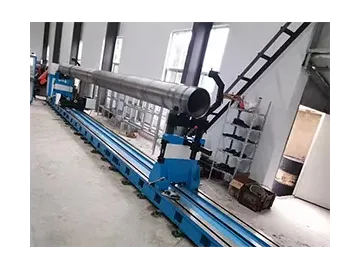

Горизонтальное балансировочное оборудование для точных промышленных измерений

Балансировочный станок разделен на две части: аппаратное обеспечение, которое обрабатывает вибрационные сигналы и позволяет системе обновляться в реальном времени; программное обеспечение, которое выполняет расчет, управление и другие функции. Когда заготовка загружается на опорную раму, ремень способствует вращению загатовки определенным образом, а центробрежная сила, создаваемая несбалансированной массой, вызывает вибрации опорной рамы. Левые и правые датчики вибрации преобразуют колебания в электрические сигналы, которые передаются в систему электрических измерений, в то время как фотоэлектрические датчики предоставляют опорный сигнал для частоты и фазы системы.

Ключевые особенности

Узкополосный фильтр отвечает за разделение сигнала/шума измеряемых сигналов.
Аналого-цифровой преобразователь производит выборку, квантование и ввод отфильтрованных сигналов (несбалансированные сигналы) в компьютер, который также получает другие сигналы (например, самотестирование системы, сигналы прочности).

Особенности

Балансировочный станок выполняет статическую и динамическую балансировку с использованием до 10 поддерживающих методов и может быть гибко настроен для прямого и обратного вращения.
Предварительная обработка сигнала использует многопорядковую интегральную схему для подавления шума и улучшения отношения сигнал/шум. Программируемый усилитель управляется компьютером для изменения усиления в соответствии с уровнем несбалансированного сигнала.
Станок принимает несколько комбинаций коэффициентов калибровки и двойную фильтрацию оборудования и программного обеспечения, что делает данные измерений более точными.
Измерение величины баланса и единицы угла можно настроить, точность отображения также можно настроить для достижения преобразования единиц в реальном времени.
Балансировочный станок имеет функцию калибровки результатов измерений.
Интерфейс сложной калибровки специализирован и прост в обслуживании, коэффициенты калибровки проверяются в реальном времени, а система оснащена линейной диаграммой.
Язык системы и отчета печати можно поставить на китайский или английский язык.
Полученные данные отображаются как в цифровом, так и в векторном графическом формате, причем все параметры системы сопровождаются информацией о значениях и диапазонах настройки, а процесс калибровки курируется на протяжении всего его выполнения.
База данных имеет неограниченное количество записей для данных ротора и компенсации зажима, в то время как записи измерений могут достигать 10 000 циклов.
Станок может автоматически записывать значения измерений с различными методами записи на выбор.
Балансировочный станок может измерять данные ротора, такие как отчет, отчет о балансировке, отчет об односторонних измерениях. Информация для заметок может быть добавлена и отображена в отчете.

Характеристики

Макс. масса заготовки	кг	10-60000
Макс. диаметр заготовки	мм	Ø4000
Диаметр опорного подшипника	мм	Ø90-Ø250	Ø250-Ø400
Длина основания	мм	9000
Скорость балансирования	об/мин	Плавная регулировка скорости с переменной частотой
Мощность двигателя	кВт	3-55
Электрическая испытательная система/шкаф управления: промышленный компьютер тестовая система EDA-708 , 17-дюймовый ЖК-дисплей Питание: 380 В переменного тока, 17-дюймовый ЖК-дисплей
Принтер: Принтер Hewlett-Packard, протокол испытаний на динамическую балансировку бумаги стандартного формата А4
Технические параметры
Мин. достижимая величина остаточного дисбаланса (emar)	г.ммкг	≤1
Скорость снижения дисбаланса	URR	90%
Входной крутящий момент коробки передач	НВ	650
Крутящий момент на приводном валу	нм	2250
