Поворотная ось волоконно-лазерной режущей головки

Запрос цены

Веб-сайт: http://laserhead-ru.com/3-2-rotary-axis-for-fiber-laser-cutting-head.html

ACU03-PC-H01

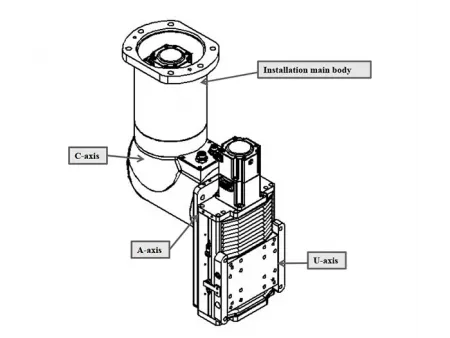

5-осевой шпиндель лазерного обрабатывающего центра, предназначенный для обработки листового металла, металлических профилей и металлических компонентов

ACU03-PC-H01

5-осевой шпиндель лазерного обрабатывающего центра, предназначенный для обработки листового металла, металлических профилей и металлических компонентов

Данный поворотный шпиндель 5-осевого обрабатывающего центра предназначен для волоконных лазерных режущих головок и подходит для точной обработки листового металла, структурных металлических профилей и прокатной закаленной горячештампованной стали.

Технические характеристики

Подходящая лазерная режущая головка	Серия GM/Серия GH
Номинальный крутящий момент на оси А/оси C	100 Н·м
Номинальная скорость вращения оси А/оси C	37 об/мин
Точность позиционирования по оси A/оси C	1 дуговая минута
Коэффициент уменьшения по оси A/оси C	81
Поворот по оси А	±100°
Поворот по оси C	±200°
Повторяющаяся точность позиционирования по оси U	< 0.01 мм
Ход оси U	60 мм
Макс. скорость вращения оси U	250 мм/с
Масса	13.5 кг

Особенности

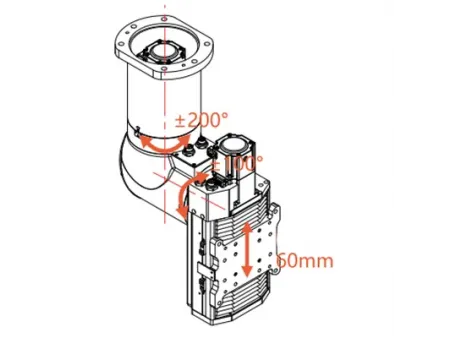

Поворот по оси А: ±100°, поворот по оси C: ±200°
Оснащен следящим модулем U-оси для точного отслеживания контура
Высокоточный гармонический привод с серводвигателем
Передовое качество обработки для долгосрочной работы каждого компонента
