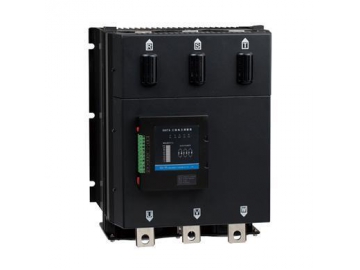

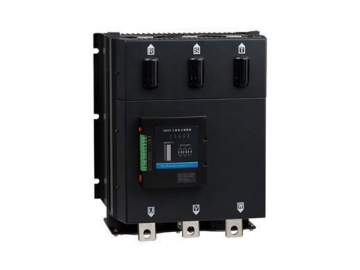

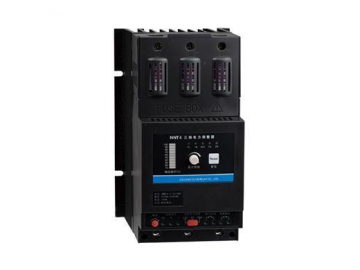

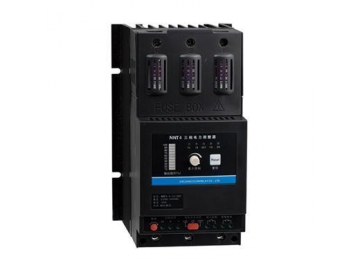

Трехфазные полупроводниковые регуляторы напряжения
Трехфазный полупроводниковый регулятор напряжения так же известный как тиристорный регулятор мощности. Основой является тиристорный модуль с цепью интеллектуального управления. Принцип работы трехфазного регулятора напряжения следующий: сигнал постоянного тока преобразуется в цифровой и одновременно запускает тиристор. Угол прохождения тока изменяется и регулирует напряжение и мощность, благодаря этому выполняется точное поддержание температуры. Регулятор мощности широко используется в сфере отопления, например в промышленной печи, стеклоплавильной печи, печи, в сфере нефтехимии и в оборудовании для производства обуви.
1. Расчет мощности или тока для выбора трехфазный регулятор напряжения (активная нагрузка): индуктивная нагрузка увеличивается в 2-3 раза.
Одна фаза: Нагрузка (кВт)/Напряжение(В)==Ампер(A)×1.5==Ампер регулятора (A)
2. Примечание схемы соединения
-
① Без выключателя с предохранителем NFB ② Замыкатель MC ③ Регулятор мощности ④ Нагрузка
-
① Выпуск воздуха ② Впуск воздуха
| Без выключателя с предохранителем NFB | Отключить подачу электроэнергии; Пожалуйста, не соединяйте переключатель во время технического обслуживания. |
| Замыкатель MC | Отключить подачу электроэнергии; Замыкатель отключает подачу электроэнергии для предотвращения поломки устройства от высокой температуры или других серьезных происшествий (Замыкатель должен быть оснащен температурным регулятором) |
| Регулятор мощности | Контролируется сигнал для регулировки выхода мощности и достижения требуемой мощности. Данный регулятор мощности оснащен плавким проводом внутри, для избегания установки плавкого провода снаружи. |
| Нагрузка | Доступна нагрузка и проводка, трехфазная трехпроводная система не подключается к линии ноль △ Y. |
- Правила стандартного обслуживания цепи: Основная подача мощности→Без выключателя с предохранителем →электромагнитный контактор→Регулятор мощности→Нагрузка
- Во время соединения винт необходимо зафиксировать туго для предотвращения плохого контакта.
- Для предотвращения удара током или короткого замыкания вследствие падения электрических показателей, после соединения, панель должна быть накрыта крышкой безопасности, для выполнения передачи мощности.
- Во время использования трехфазного регулятора напряжения внутренняя часть устройства излучает тепло, пользователь должен установить устройство вертикально, а дополнительные части с двух сторон от устройства.
- Вентиляционное отверстие в шкафу управления должно иметь сквозную вентиляцию, следовательно, пользователь должен выполнить вентиляционное отверстие или установить вентилятор в соответствии с правилами потока горячего воздуха снизу вверх.
- Не устанавливать трехфазный регулятор напряжения в условиях пара или кислотно-щелочного потока и коррозионного газа.
После отправки продукции с завода, для обеспечения безопасности, в трехфазном регуляторе напряжения настраивается режим сигнала управления 4—20мA. В случае если пользователь желает изменить настройки, необходимо снять красный чехол и смещает переключатель для выбора нужного режима. Ссылаясь к пункту 6 и установки устройства в соответствии со схемой соединения. Пользователь регулирует точную настройку для возмещения разности нагрузки или настройки сегментирования.
| Код | Отображение на дисплее | Причина неисправности | Устранение неисправности |
| PL | Отключен индикатор подачи мощности (свет на индикаторе – исправность устройства). | Дополнительное электропитание не выполняет передачу мощности; неисправность печатной платы PCB. | Проверка цепи дополнительной мощности; замена или ремонт печатной платы PCB. |
| IN | Индикатор не горит; Процент не отображается | Сигнал устройства не выводится; Фаза полярности сигнала; Обратный внутренний MAX VR или внешний VR поворачивается к 0. | Проверка сигнала устройства; Проверка внутреннего MAX VR и внешнего VR |
| OUT | Фаза лампы устройства работает нормально. Нулевая позиция устройства работает нормально. | Нет сигнала устройств; лампа включена IN, лампа выключена OUT; лампа включена OUT и нет выхода тока. | Проверка лампы IN, лампа сигнала выключена или неверное подключение или поломка печатной платы PCB. Заменить или отремонтировать печатную плату PCB. |
| FB | Предохранитель/ источник питания (свет на индикаторе – исправность устройства) | Предохранитель; Главный ток не передает мощность; | Проверка главного тока или предохранителя; Замена предохранителя; Проверка нагрузки на цепь короткого замыкания или заземления; Проверка головного тока. |
| LB | Отключение нагрузки/короткое замыкание (свет на индикаторе – неисправность устройства) | Ненормальная нагрузка (Опциональная функция) | Проверка нагрузки на короткое замыкание; Проверка нагрузки на заземление. |
| ER | Индикатор повышенной температуры SCR (свет на индикаторе – неисправность устройства) | Вентилятор рассеивания тепла неисправен; Температура окружающей среды выше, чем нормальное значение или плохая вентиляция | Замена вентилятора или очистка; Улучшение вентиляционных условий. |
Примечание: Регулятор не контролирует около 50% выхода мощности: неисправность трехфазного трехпроводного изделия (HHT4-4) вследствие соединения линии ноль и клеммы нагрузки. Выходная нагрузка уравновешивается во время использования трехфазного трехпроводного изделия (HHT4-4), или же выходное напряжение изменяется. Пожалуйста, не притрагивайтесь к используемой стороне пластины с высокой температурой.
