Линейные направляющие KNZ15N

Запрос цены

О нас: http://motion-product.ru/3-3-linear-guide-series-knz15n.html

Технические характеристики:

Материал: алюминий
Ширина рельса: 38мм
Опциональная эффективность длины хода: 100мм-4000мм
Кол-во салазок линейного перемещения: 3/4, с самоблокирующимся маховиком
Макс.нагрузка одной салазки линейного перемещения: 60кг
Прямолинейность / Кривизна: ≤0.15/1000мм

Скачать PDF

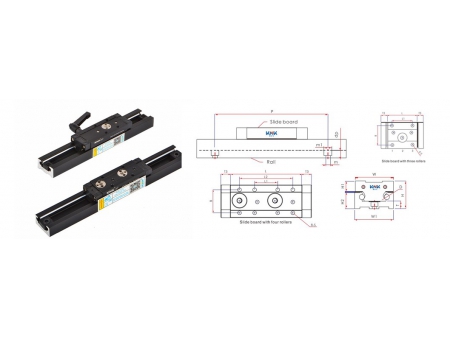

Модель	Размеры направляющих KNZ										KNH Размеры салазок линейного перемещения
KNZ	H	W1	H2	dp	P	D	Mr g/m	T	ml	m	W	H1	T3	L	B	L1	L2	S	QP	BL（N）		DT（N-m）
																				Yo	Zo	Mxo	Myo	Mzo
10	24	28	14	3.3	60	5	1051	5	6	3.4	26	8	10	47	18.5	18.5		M4	3	343	322	6.4	6.8	7.1
														63		30			4	450	420	10.2	11.3	11.5
15N	32	38	18.5	4.5	120	6	1651	8	8	4.5	37	12	11	60	26	26	60	M5	3	490	460	7.4	7.8	10.2
														80					4	700	660	13.2	14	14.5
15	32	46	18.5	4.5	120	6	1784	8	8	4.5	36	12	11	52	32	36		M5	3	490	460	9.2	9.8	13.8
														68					4	700	660	19.8	21.1	22.4
20N	35.2	46.3	22.5	5.5	120	8	2427	9	9.5	5.5	46	12	11	80	38	30	78	M6	3	820	700	15.4	25.4	29.4
														106					4	1400	1000	42	21.5	61.6
20	36	60	22.5	5.5	120	8	2744	9	9.5	5.5	58	12	12	72	50	40		M6	3	820	700	18.2	52	421
														94					4	1400	1000	44	52	72.8
25	44	69	26	7	120	10	3873	10	10	6.6	68	16	12	100	56	56		M8	3	1470	1260	4158	48.51	67.62
														130	57	75			4	2100	1800	96.6	118.8	138.6

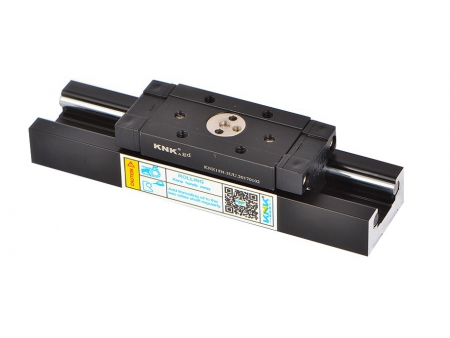

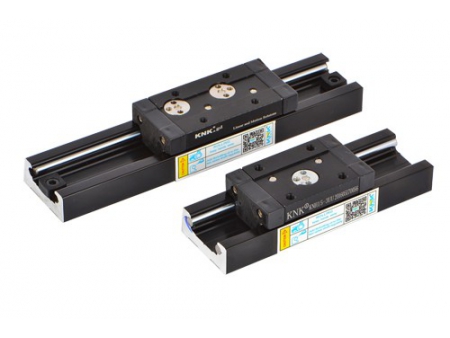

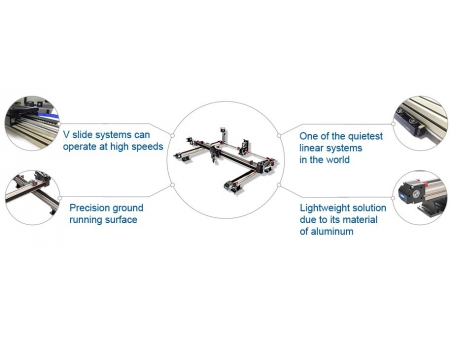

Фото линейного модуля

Особенности

Длина хода линейных направляющих может быть настроена в соответствии с конкретными требованиями клиентов.

Количество салазок линейного перемещения не является обязательным. Клиент может выбрать сам количество исходя из его производственной необходимости и размера нагрузок.
