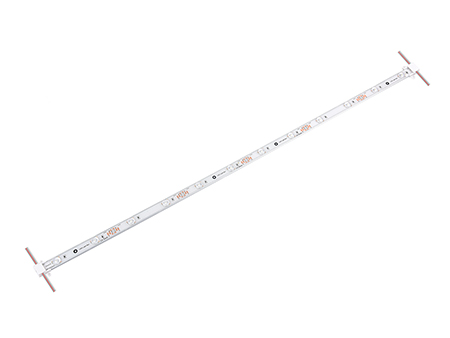

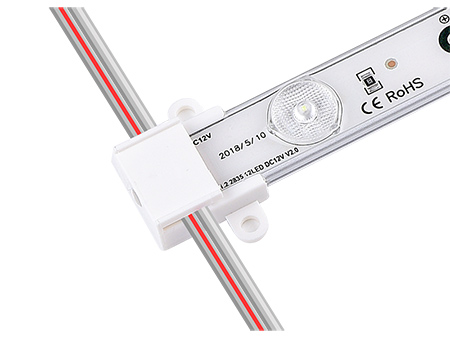

Линейный светодиодный модуль (с задней подсветкой)

Общие сведения:
  • Технология TV подсветки, равномерное распределение света, отсутствие желтых пятен, отсутствие темных областей;
  • Линейный светодиодный модуль оснащен источником света SMD2835, который характеризуется наличием широкого спектра цветов;
  • Простое подключение и установка;
  • Используются высококачественные линзы, характеризующиеся большим углом света, высоким коэффициентом пропускания света;
  • Максимальный межстрочный интервал составляет 25-30см, что экономит источник света и затраты на установку;
  • Длина изделия составляет 8см, может быть разрезана на несколько отрезков в соответствии с эксплуатационными требованиями;
  • Силикон наносится непосредственно на светодиодную панель, что обеспечивает хорошую производительность при гидроизоляции и рассеивании тепла. Силиконовое покрытие характеризуется длительными сроками эксплуатации без признаков пожелтения и старения;
Технические характеристики:
Модель Цветовая температура (K) Цвет света светодиодов Макс. длина цепи Сила света Угол свечения(°) Номинальное напряжение Размер Мощность Водонепроницаемый
(кол-во) (лм/ед) (В DC) (ДхШхВ), мм (Вт/ед)
T047-X06 SMD2835 7000-800K/9000-12000K чистый белый 6ед 660 170 12 475х17х7 6 Нет
холодный белый
T095-X12 SMD2835 7000-800K/9000-12000K чистый белый 12ед 1320 170 12 950х17х7 12 Нет
холодный белый

Примечание:
① Температура окружающей среды при тестировании составляет: 25±2℃;
② Приведенные выше данные являются стандартными показателями, которые могут отличаться и быть изменены без предварительного уведомления;

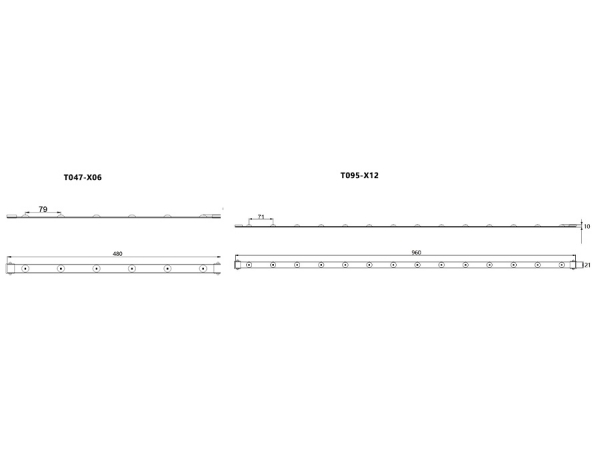

Размер (мм):

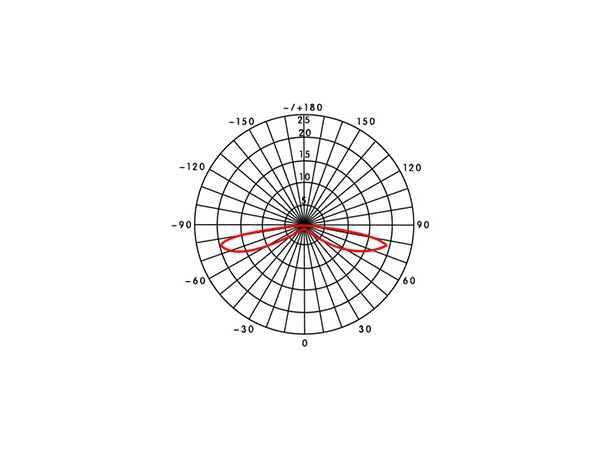

Кривая распределения света:

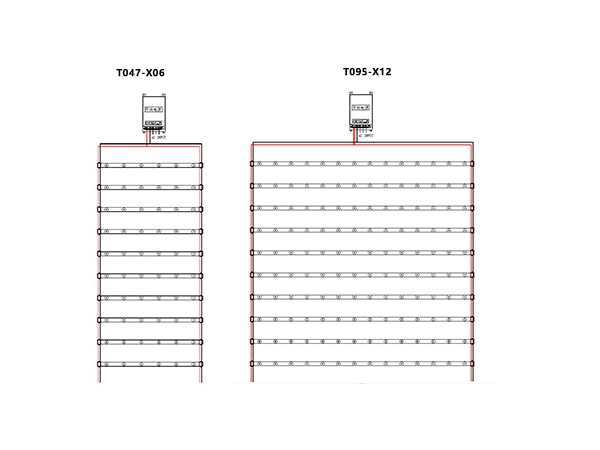

Схема соединения:
Инструкция по установке:
  • Главный кабель питания: 2x2.5мм2 или больше. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
  • При установке, пожалуйста, используйте схему;
  • Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
  • Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
  • Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
  • Не прикасаться к проводам под напряжением;
  • Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

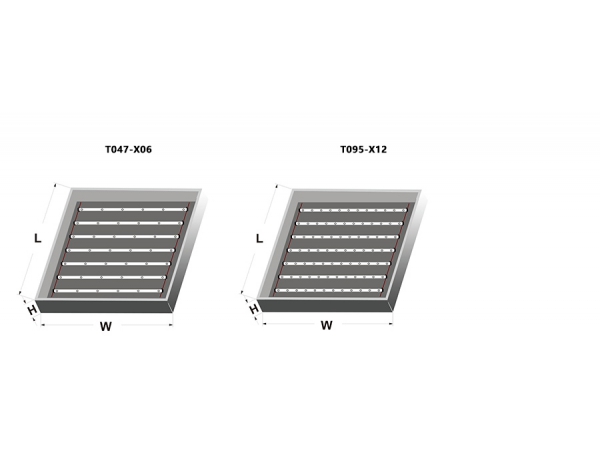

Схема установки:
Инструкция монтажа:
  • Тестовая панель представляет собой белую акриловую панель толщиной 3мм с коэффициентом пропускания света 54.4%;
  • В испытаниях используется металлический световой короб;
  • Расположите модуль равномерно в соответствии с фотоэлектрическими рабочими параметрами;

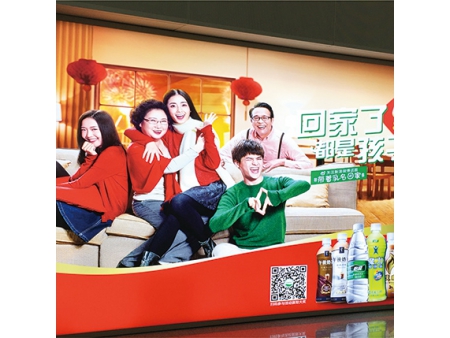

Применение светодиодных лент:
