Линейный светодиодный модуль FT047-X06/FT095-X12/T110-X14

Запрос цены

О нас: http://factory-ledlighting.ru/2-1-2-3-t047x06-t095x12-t110x14.html

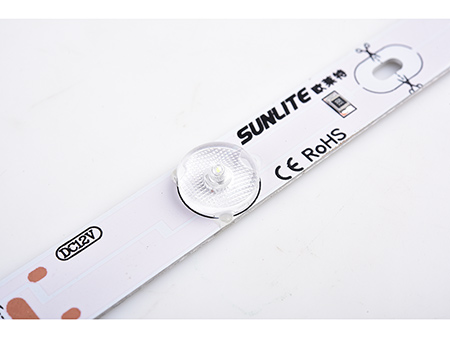

Линейный светодиодный модуль (с задней подсветкой)

Общие сведения:

Технология TV подсветки, равномерное распределение света, отсутствие желтых пятен, отсутствие темных областей;
Линейный светодиодный модуль оснащен источником света SMD2835, который характеризуется наличием широкого спектра цветов;
Простое подключение и установка;
Используются высококачественные линзы, характеризующиеся большим углом света, высоким коэффициентом пропускания света;
Максимальный межстрочный интервал составляет 25-30см, что экономит источник света и затраты на установку;
Длина изделия составляет 8см, может быть разрезана на несколько отрезков в соответствии с эксплуатационными требованиями;

Технические характеристики:

Модель		Цветовая температура (K)	Цвет света светодиодов	Макс. длина цепи	Сила света	Угол свечения（°）	Номинальное напряжение	Размер	Мощность	Водонепроницаемый
				（кол-во）	(лм/ед)		(В DC)	(ДхШхВ), мм	(Вт/ед)
FT047-X06	SMD2835	7000-800K/9000-12000K	чистый белый	6ед	720	170	12	480х21х21	6	Да
			холодный белый
FT095-X12	SMD2835	7000-800K/9000-12000K	чистый белый	12ед	1320	170	12	960х21х10	12	Да
			холодный белый
T110-X14	SMD2835	7000-800K/9000-12000K	чистый белый	14ед	1540	170	12	1108х17х7	14	Нет
			холодный белый

Примечание:
① Температура окружающей среды при тестировании составляет: 25±2℃;
② Приведенные выше данные являются стандартными показателями, которые могут отличаться и быть изменены без предварительного уведомления;

Размер (мм):

Кривая распределения света:

Схема соединения:

Инструкция по установке:

Главный кабель питания: 2x2.5мм2 или больше. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
При установке, пожалуйста, используйте схему;
Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
Не прикасаться к проводам под напряжением;
Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

Схема установки:

Инструкция монтажа:

Тестовая панель представляет собой белую акриловую панель толщиной 3мм с коэффициентом пропускания света 54.4%;
В испытаниях используется металлический световой короб;
Расположите модуль равномерно в соответствии с фотоэлектрическими рабочими параметрами;

Применение светодиодных лент:
