Линейные направляющие KWZ10M

Запрос цены

О нас: http://motion-product.ru/3-7-linear-guide-series-kwz10m.html

Технические характеристики:

Материал: алюминий
Ширина рельса: 35мм
Опциональная эффективность длины хода: 100мм-4000мм
Кол-во салазок линейного перемещения: 4 / 6
Макс.нагрузка одной салазки линейного перемещения: 20KG
Прямолинейность / Кривизна: ≤0.15/1000mm

Скачать PDF

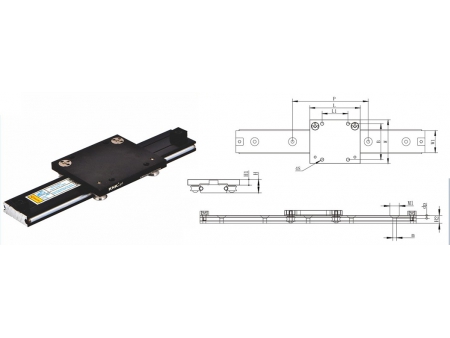

Серия KWZ	Комплект		Размеры рельсы							Размеры салазок
Модель	H	W	W1	H2	dp	P	D	ml	m	W	H1	L	B	L1	S	BL（N）		DT（N-m）			Mb(g/pcs)
Модель	H	W	W1	H2	dp	P	D	ml	m	W	H1	L	B	L1	S	Yo	Zo	Mxo	Myo	Mzo	Mb(g/pcs)
KWZ-10M	18	70	35	11	4	60	5	13	6	70	8	80	57	41	M6	400	400	28.02	30.9	31.2	130
KWZ-10N	18	85	50	11	4	60	5	13	6	85	8	80	72	41	M6	450	420	30.6	33.9	34.5	140
KWZ-ZB80	22	80	35	14	4	60	6	13	6	85	8	80	48	70	M6	510	450	33.5	37	38.6	160

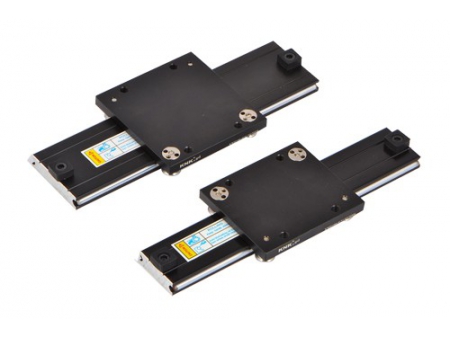

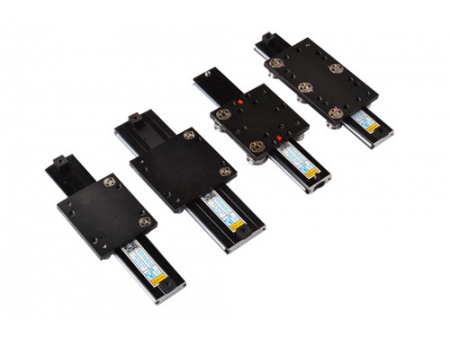

Фото линейного модуля

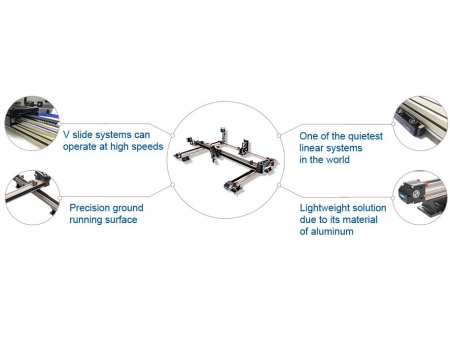

Особенности

Длина хода линейных направляющих может быть настроена в соответствии с конкретными требованиями клиентов.

Количество салазок линейного перемещения не является обязательным. Клиент может выбрать сам количество исходя из его производственной необходимости и размера нагрузок.

Серия линейных направляющих KNZ15 отличается легким весом и высокой прочностью благодаря материалу конструкции из алюминия.
