Этот продукт был снят с производства и более не предлагается.

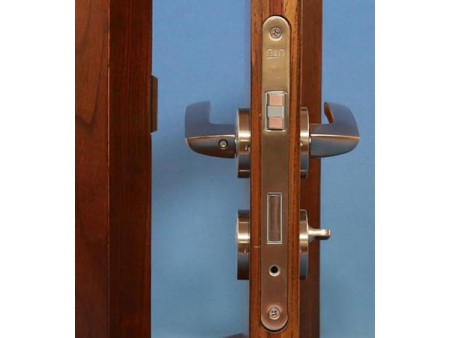

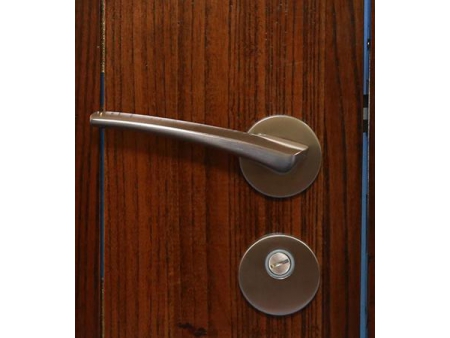

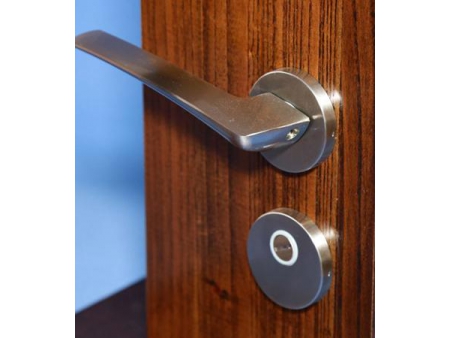

Межкомнатные дверные ручки с замком MG1623 не имеют системы запирания двери при помощи ключа. Дверь запирается изнутри и может отпираться снаружи, только используя специальную монету. Корпус замка изготавливается из оцинкованных стальных пластин, а защелка изготовлена из POM-пластика и цинкового сплава, для эффективного снижения шума при срабатывании замка. Нажимные ручки изготовлены из дерева и алюминия, поверхность которых окрашена гальваническим способом и отполирована, что способствует лучшей адгезии, превосходной коррозионной стойкости и долговечности. Мы также можем изготовить замковые системы другой расцветки на заказ.

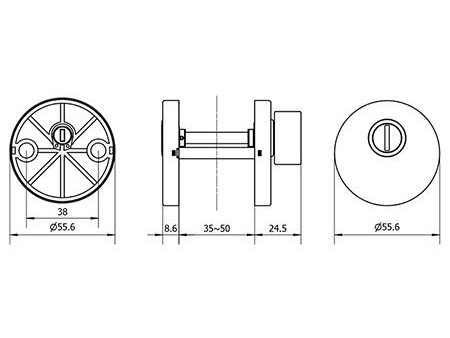

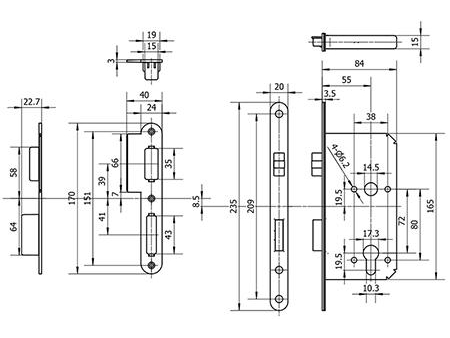

Размеры

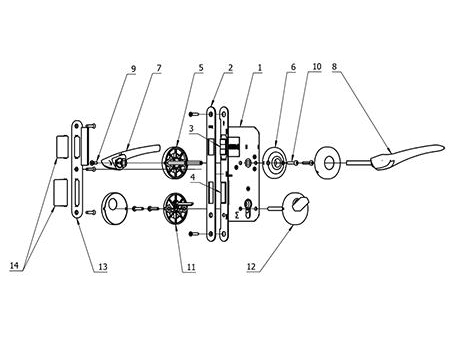

Основные части замка
No. Название No. Название
1 Корпус замка 8 Внутренняя нажимная ручка
2 Лицевая планка 9 Винт крепления ручки
3 Защелка 10 Винт крепления розетки (накладки)
4 Ригель (засов) 11 Внешняя часть поворотника
5 Внешняя розетка 12 Внутренняя часть поворотника
6 Внутренняя розетка 13 Ответная планка
7 Внешняя нажимная ручка 14 Кованый короб под ригель и защелку

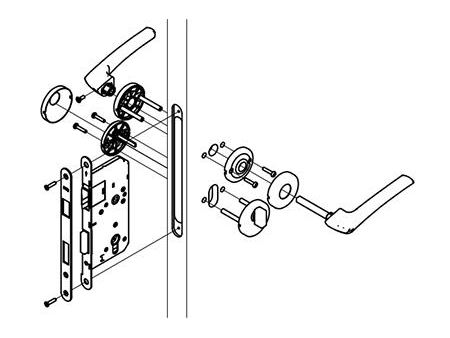

Инструкция по установке
  • Определите направление открытия двери. Вставьте корпус замка в установочное отверстие чтобы защелка находилась вверху, а ригель внизу.

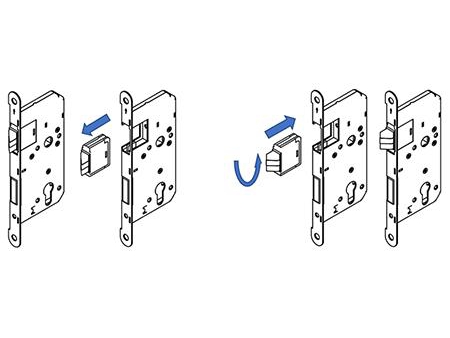

    Убедитесь, что уклон защелки направлен в сторону закрытия двери (если направление уклона неправильное, открепите защелку от корпуса замка и поверните ее на 180 °. Затем вставьте защелку обратно и закрепите ее). Установите лицевую планку, а затем затяните винты.
  • Установите розетки для нажимных ручек и затяните винты. Подсоедините внешнюю нажимную ручку, снабженную четырехгранным стержнем, через квадратное отверстие корпуса замка к рукоятке внутренней нажимной ручки, затем затяните винты.
  • Установите внешнюю часть поворотника с цилиндровым механизмом в отверстие, пропустите ее через корпус замка и соедините с внутренней частью. Затем закрепите цилиндровый механизм к армированному корпусу замка винтами.
  • Установите ответную планку на дверную коробку. После определения направления открывания двери установите кованый короб для защелки и ригеля. Убедитесь, что замок защелки и запорный ригель свободно перемещаются внутрь и наружу. Примечание: отклонение центральной линии на ответную планку и корпус замка не должно превышать 8,5 мм.
  • Проверка после установки: поверните рукоятки нажимной ручки и нажмите на замок защелки вручную в направлении наклонной поверхности. Защелка должна нажимается без усилий, свободно двигается и выходить из лицевой планки. При нажатии на защелку без поворота нажимной ручки защелка не должна двигаться. Если защелка срабатывает правильно, установка завершена. Если нет, пожалуйста, разберите и соберите замок заново.
