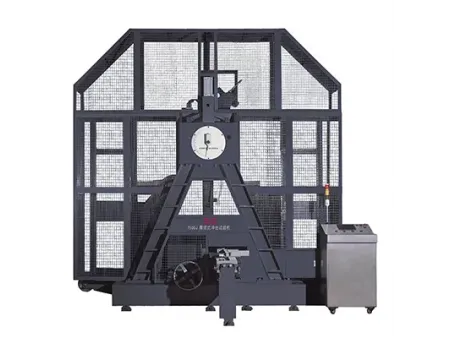

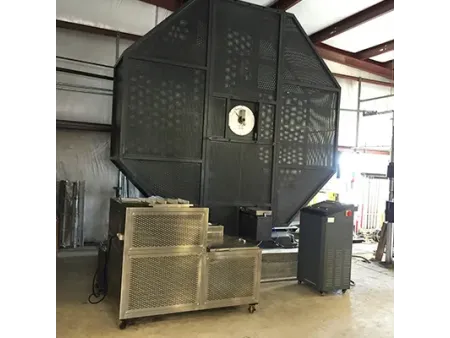

Маятниковый копер для динамических испытаний на разрыв металлов (DT-тест)
Запрос цены
Серия PIT-E (5000–7500 Дж)
Маятниковый копер, специально разработанный для проведения испытаний на динамический разрыв (DT) металлических материалов.
Стандарты
ASTM E604, GB/T 5482
Запросить расценки
Особенности
- Полностью автоматическая работа
Данная модель машины для ударных испытаний поддерживает автоматическую подачу образцов, выполнение ударов, подъем маятника и извлечение образцов, создавая полностью автоматизированный рабочий процесс. - Массивное основание и рама
Высокопрочное основание из углеродистой стали с двутавровой стальной рамой размером 300×300 мм дает копрам исключительную жесткость и стабильность конструкции. Опора для образцов изготовлена из стали 45# (кованой и закаленной), что обеспечивает превосходную прочность и высокую точность измерений. - Высокопрочный маятник
Маятник данного копера обеспечивает стабильную и надежную передачу энергии при каждом ударе. В состав качающегося узла входят: тело маятника, плечо, крюк и боек. Плечо маятника изготавливается из стали 45# в виде двутаврового профиля, а тело и плечо улучшаются термообработкой для повышения структурной целостности. Боек же изготавливается из закаленной инструментальной стали твердостью ~62 HRC. - Три уровня энергии удара
Несколько выбираемых уровней энергии могут быть достигнуты без смены маятника, что повышает удобство и улучшает эффективность испытаний. - Автоматизированная система подачи и позиционирования образцов
Система, предназначенная для быстрой, точной и безопасной обработки образцов. Рабочий процесс:
① Образец помещается на стол подачи
② Цилиндр позиционирования устанавливает длину образца
③ Транспортный цилиндр перемещает образец в зону предварительной опоры
④ Загрузочный цилиндр проталкивает образец в конечную позицию испытания
⑤ Все цилиндры автоматически возвращаются в исходное положение - Прочная система фиксации образца
Комбинированная конструкция опорного блока и наковальни дает коперу высокую несущую способность. Наковальня изготовлена из закаленной хромомарганцовистой стали (58-62 HRC), гарантируя стабильную опору в условиях высокоэнергетического удара. - Платформа управления на базе Siemens
ПЛК Siemens S7-200 предлагает надежную логику управления, высокую степень автоматизации, снижает нагрузку на оператора и повышает производительность и безопасность эксплуатации.
Технические характеристики
| Модель | | |
| Макс. энергия удара, Дж | 5000 | 7500 |
| Угол падения маятника, град | 135° | 135° |
| Разрешение по углу, град | 0.1° | 0.1° |
| Расстояние от оси опоры до центра удара, мм | 1380 | 1500 |
| Скорость маятника в момент удара, м/с | 6.797 | 7.087 |
| Расстояние между опорами, мм | 165±0.8 | 165±0.8, 406±1.5, 500±1.5, 600±1.5 (настраивается) |
| Радиус кривизны опор, мм | 12.7±0.8 | 12.7±0.8, 35±0.5 |
| Угол конусности опор, град | 11°±1° | 11°±1° |
| Радиус режущей кромки (бойка), мм | 12.7±0.8 | 12.7±0.8, 38±0.5 |
| Угол режущей кромки бойка, град | 30°±1° | 30°±1° |
| Толщина бойка, мм | 37 | 37 |
| Размер образца (Д×Ш×Т), мм | (180±2)×(40±1)×(5~16) | Стандартный: 180×40×5~16 Нестандартный: 460×120×25, 550×160×32, 650×200×40 |
| Вес, кг | 6500 | 10000 |
| Габариты, мм | 3700×2350×3800 | 3800×2905×3880 |
| Электропитание | 3-фазное, 5-проводное, 380В переменного тока ±10%, 50Гц, 850 Вт | 3-фазное, 5-проводное, 380В переменного тока ±10%, 50Гц, 5 кВт |
