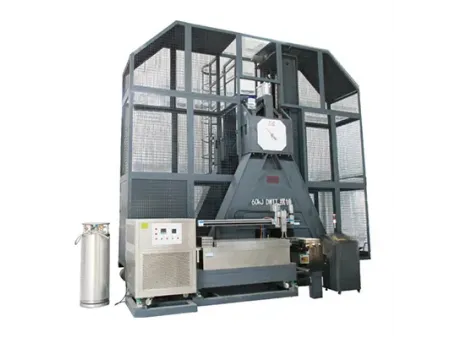

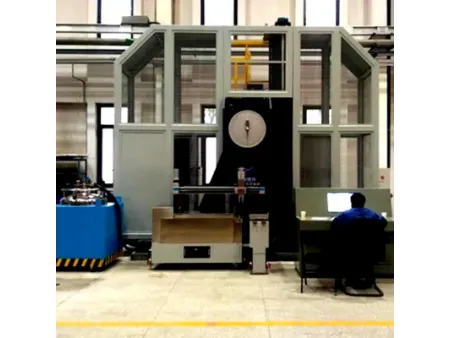

Маятниковый копер для испытания металлов на разрыв с падающим грузом
Запрос цены
Запросить расценки
Серия PIT-E (20–100 кДж)
Данный маятниковый копер специально разработан для проведения испытаний на разрыв падающим грузом (DWTT) ферритных сталей, трубных сталей и других металлических материалов. Это испытание оценивает сопротивление материала удару путем измерения энергии удара при динамическом нагружении, а также позволяет наблюдать вид излома в диапазоне температур вязко-хрупкого перехода.
Стандарты
ASTM E436, GB/T 8363, API RP 5L3
Особенности
- Массивное основание и рама
Усиленное основание и высокожесткая рама обеспечивают долговременную стабильность размеров и точность измерения энергии, эффективно демпфируя остаточную вибрацию после каждого удара. - Три уровня энергии удара
Несколько выбираемых уровней энергии могут быть достигнуты без смены маятника, что дает большее удобство при работе копера и повышает эффективность испытаний - Полностью автоматизированная работа
Данная конфигурация копра поддерживает автоматическую подачу образцов, нанесение удара, подъем маятника и удаление образцов, создавая полностью автоматизированный рабочий процесс. - Точная система маятника
Серводвигатель поддерживает постоянный крутящий момент для точного и повторяемого подъема маятника, а циклоидальный редуктор напрямую приводит в действие муфту, имея при этом компактную конструкцию с высоким передаточным числом, высокой перегрузочной способностью и минимальными требованиями к обслуживанию. - Автоматический сбор образцов
После испытания образцы автоматически перемещаются за пределы защитного ограждения для безопасного и эффективного извлечения, значительно увеличивая пропускную способность при больших объемах испытаний. - Полная защита
Полностью закрытое защитное ограждение предотвращает вылет осколков образца во время удара. Интегрированная блокировка двери и защита концевыми выключателями обеспечивают работу маятникового копера только при надлежащем соблюдении всех условий безопасности. - Платформа управления на базе Siemens
ПЛК Siemens S7-200 предлагает надежную логику управления, высокую степень автоматизации, снижает нагрузку на оператора и повышает производительность и безопасность эксплуатации.
Технические характеристики
| Модель | | |
| Макс. энергия удара, Дж | 20000, 30000, 40000 | 100000 |
| Угол падения маятника, град | 81.6°, 106.3°, 135° | 135°-63° |
| Расстояние от оси опоры до центра удара, мм | 2000 | 2400 |
| Скорость маятника в момент удара, м/с | 5.788, 7.088, 8.183 | 5.07-8.96 |
| Расстояние между опорами, мм | 254±0.8 | |
| Радиус кривизны опор, мм | 14.3±0.5 | |
| Угол конусности опор, град | 11° | |
| Радиус режущей кромки (бойка), мм | 25.4±0.4 | |
| Толщина бойка, мм | 50.8±0.8 | |
| Размер образца (Д×Ш×Т), мм | 305×76.2×(3-40) | |
| Вес, кг | 40000 | |
| Электропитание | 380В переменного тока ±10%, 50Гц, 3-фазное, 5-проводное | |
