Концентрический кабель
Запрос цены
Применение
Концентрический кабель используется для соединения распределительной сети и панели электроизмерительного прибора, а также приборной панели и панели других электрических приборов. Проводник концентрического кабеля может использоваться как в сухом, так и во влажном месте, как под землей, так и на открытом воздухе.

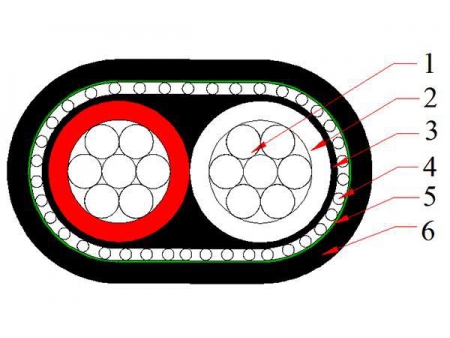

- Проводник: Скрученный многожильный проводник из меди класса 2 или алюминиевый сплав серии 8000
- Изоляция: изоляция из сшитого полиэтилена
- Наполнение кабеля: ПВХ
- Концентрическое покрытие: Медь или алюминиевый сплав серии 8000
- Упаковочная лента: негигроскопический материал
- Оболочка кабеля: поливинилхлорид (ПВХ) (сшитый полиэтилен, полиэтилен)
Стандарты
IEC60502-1, BS7870, ASTMD2655
ASTMB556, ASTMB193, ASTMB8, UL44, UL1581, UL854
Сердечник и номинальная площадь поперечного сечения | Проводник | Толщина изоляции | Концентрический проводник | Толщина оболочки кабеля | . | Вес кабеля/км | Максимальное сопротивление проводника постоянному току (20℃) | |||
Калибр кабеля | Количество | Диаметр мм | мм | Number | Диаметр мм | мм | мм | кг/км | Ω/км () | Ω/км (Концентрическое покрытие) |
Медный проводник (стандарт США) | ||||||||||
2X #12 | 7 | 0.78 | 1.14 | 39 | 0.321 | 1.14 | 7.74 | 108 | 5.43 | 5.50 |
2X #10 | 7 | 0.98 | 1.14 | 25 | 0.511 | 1.14 | 8.72 | 151 | 3.41 | 3.50 |
2X #8 | 7 | 1.23 | 1.14 | 25 | 0.643 | 1.14 | 9.74 | 214 | 2.14 | 2.20 |
2X #6 | 7 | 1.55 | 1.14 | 25 | 0.813 | 1.14 | 11.04 | 313 | 1.35 | 1.40 |
2X #4 | 7 | 1.96 | 1.14 | 26 | 1.020 | 1.14 | 12.68 | 472 | 0.848 | 0.85 |
3X #8 | 7 | 1.23 | 1.14 | 65 | 0.405 | 1.14 | 11.3X17.3 | 418 | 2.14 | 2.20 |
3X #6 | 7 | 1.55 | 1.14 | 65 | 0.511 | 1.52 | 13.2X20.2 | 620 | 1.35 | 1.40 |
3X #4 | 7 | 1.96 | 1.14 | 65 | 0.643 | 1.52 | 14.7X22.9 | 875 | 0.848 | 0.85 |
3X #2 | 7 | 2.47 | 1.14 | 65 | 0.823 | 1.52 | 16.6X26.3 | 1275 | 0.524 | 0.53 |
Проводник из алюминиевого сплава (стандарт США) | ||||||||||
2X #12 | 7 | 0.78 | 1.14 | 39 | 0.321 | 1.14 | 7.74 | 67 | 8.88 | 8.90 |
2X #10 | 7 | 0.98 | 1.14 | 25 | 0.511 | 1.14 | 8.72 | 85 | 5.59 | 5.60 |
2X #8 | 7 | 1.23 | 1.14 | 25 | 0.643 | 1.14 | 9.74 | 110 | 3.52 | 3.60 |
2X #6 | 7 | 1.55 | 1.14 | 25 | 0.813 | 1.14 | 11.04 | 148 | 2.21 | 2.30 |
2X #4 | 7 | 1.96 | 1.14 | 26 | 1.020 | 1.14 | 12.68 | 206 | 1.39 | 1.40 |
3X #8 | 7 | 1.23 | 1.14 | 65 | 0.405 | 1.14 | 11.3X17.3 | 262 | 3.52 | 3.60 |
3X #6 | 7 | 1.55 | 1.14 | 65 | 0.511 | 1.52 | 13.2X20.2 | 370 | 2.21 | 2.30 |
3X #4 | 7 | 1.96 | 1.14 | 65 | 0.643 | 1.52 | 14.7X22.9 | 488 | 1.39 | 1.40 |
3X #2 | 7 | 2.47 | 1.14 | 65 | 0.823 | 1.52 | 16.6X26.3 | 640 | 0.88 | 0.89 |
Сердечник и номинальная площадь поперечного сечения | Проводник | Толщина изоляции | Концентрический проводник | Толщина оболочки кабеля | . | Вес кабеля/км | Максимальное сопротивление проводника постоянному току (20℃) | ||||
мм2 | Количество | Диаметр мм | мм | Количество | Диаметр мм | мм | мм | кг/км | Ω/км () | Ω/km (Концентрическое покрытие) | |
Медный проводник (стандарт IEC) | |||||||||||
2X10 | 7 | 1.35 | 1.55 | 20 | 0.85 | 1.40 | 11.80 | 290 | 1.83 | 1.90 | |
2X16 | 7 | 1.70 | 1.55 | 32 | 0.85 | 1.40 | 12.84 | 420 | 1.15 | 1.20 | |
2X25 | 7 | 2.14 | 1.60 | 29 | 1.13 | 1.50 | 15.02 | 630 | 0.727 | 0.76 | |
2X35 | 19 | 1.53 | 1.65 | 27 | 1.35 | 1.60 | 17.00 | 832 | 0.524 | 0.55 | |
Проводник из алюминиевого сплава (стандарт IEC) | |||||||||||
2X10 | 7 | 1.35 | 1.55 | 23 | 1.13 | 1.40 | 12.41 | 192 | 3.08 | 1.335 | |
2X16 | 7 | 1.70 | 1.55 | 26 | 1.13 | 1.40 | 13.46 | 230 | 1.91 | 1.808 | |
2X25 | 7 | 2.14 | 1.6 | 29 | 1.13 | 1.50 | 15.08 | 290 | 1.20 | 1.0586 | |
2X35 | 19 | 1.53 | 1.65 | 27 | 1.35 | 1.60 | 17.05 | 370 | 0.868 | 0.7966 |
