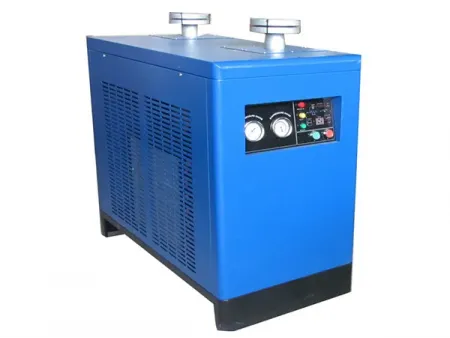

Рефрижераторный осушитель воздуха

Запрос цены

О нас: http://cnaircompressor.ru/3-refrigerant-dryer-1.html

Осушитель воздуха

Рефрижераторный осушитель воздуха разработан на основе передовой производственной технологии американской компании., при этом мы также внесли некоторые улучшения. Благодаря этому наши холодильные осушители воздуха работают эффективно и стабильно.

Преимущества рефрижераторного осушителя воздуха

Противотоковый теплообменник
Наш холодильный осушитель воздуха оснащен высококачественными и высокоэффективными винтовыми или гладкими трубами, что обеспечивает высокую теплопроводность. Кроме того, использование противоточного теплообмена повышает энергоэффективность и надежность.
Тщательное разделение парожидкостной смеси
Современный и фильтруемый парожидкостный сепаратор со встроенным импортным фильтрующим элементом обеспечивает эффективность разделения более 99%.

Комбинированный осушитель сжатого воздуха с низкой точкой росы
Рефрижераторный осушитель воздуха с воздушным охлаждением высокой температуры
Рефрижераторный осушитель воздуха с водяным охлаждением нормальной температуры
Рефрижераторный осушитель воздуха, высокотемпературный тип водяного охлаждения
Рефрижераторный осушитель воздуха, тип охлаждения воздуха при нормальной температурес

Комбинированный осушитель сжатого воздуха с низкой точкой росы

Давление на входе: 0,6~1,0 МПа
Точка росы: -40~-70 ℃
Потеря давления: ≤0,05 МПа
Температура охлаждающей воды: ≤32 ℃
Температура воздуха на входе: ≤45 ℃
Воздух продувки: 3~5 %

Технические параметры комбинированного осушителя сжатого воздуха с низкой точкой росы

Модель изделия		XR-1 MZ	XR-2 MZ	XR-3 MZ	XR-6 MZ	XR-10 MZ	XR-12 MZ	XR-15 MZ	XR-20 MZ	XR-25 MZ	XR-30 MZ	XR-40 MZ	XR-50 MZ	XR-60 MZ	XR-80 MZ	XR-100 MZ	XR-120 MZ	XR-150 MZ	XR-200 MZ	XR-250 MZ	XR-300 MZ
Объем воздуха (Нм3/мин)		1.2	2.4	3.8	6.5	10.7	13	17	23	27	33	45	55	65	85	100	120	150	200	250	300
Объем кругооборота охлаждающей воды (Нм3/ч)		-	-	-	-	-	-	3	3.7	4.4	5.9	7.4	8.9	11.1	14.5	18.5	22.0	29.5	37.0	46.5	55.6
Воздушное соединение		ZG1"	ZG1"	ZG1"	ZG1-1/2"	ZG2"	ZG2"	DN 80	DN 80	DN 80	DN 80	DN 100	DN 125	DN 125	DN 125	DN 150	DN 150	DN 150	DN 200	DN 250	DN 250
Вес (кг)		980	980	1100	1390	1500	1500	18 00	18 13	20 85	21 30	23 29	25 24	25 84	24 60	27 40	29 80	29 60	32 00	34 00	37 00
Размеры	Длина (мм)	1030	1030	1065	1200	1320	1330	19 80	19 00	20 45	22 30	24 16	25 00	25 00	31 00	35 60	36 80	40 60	49 50	39 50	50 10
	Ширина (мм)	1240	1759	1607	1887	2025	2080	21 78	22 57	24 74	25 27	26 78	28 43	28 43	26 95	29 33	29 20	34 29	36 08	37 75	42 00
	Высота (мм)	305	450	510	775	1060	1200	13 25	17 40	20 50	23 75	29 60	32 00	34 45	43 30	56 50	61 15	68 00	76 60	97 80	112 00

Холодильный осушитель воздуха с воздушным охлаждением для высоких температур

Температура на входе: ≤80 ℃
Способ охлаждения: воздушное охлаждение
Давление на входе: 0,6~1,0 МПа
Давление на выходе: ≤0,03 МПа
Точка росы при давлении: 3~10 ℃
Хладагент: R22

Технические параметры рефрижераторного осушителя воздуха с воздушным охлаждением с высокой температурой

Модель изделия		XR-0.7 HTF	XR-1 HTF	XR-2 HTF	XR-3 HTF	XR-6 HTF	XR-7 HTF	XR-10 HTF	XR-13 HTF	XR- 15 HTF	XR-20 HTF	XR-25 HTF	XR-30 HTF	XR-40 HTF	XR-50 HTF	XR-60 HTF	XR-80 HTF
Подача воздуха (Нм3/мин)		0.7	1.2	2.4	3.8	6.5	7.5	10.7	13.5	17	23	27	33	45	55	65	85
Источник питания (В/Гц)		220/50							380/50
Мощность компрессора (л.с.)		1			1.2	2	2.6	3.6	3.8	3.9	4.2	5.5	6.5	8.5	10.5	13.5	20
Мощность вентилятора		45	90	150	2×90	2×150		2×245		4×180	2×180 2×245		4× 245	2×500 3×245	6×450	5×550	4×550 2×870
Размер соединения		ZG1"			ZG1-1/2"			ZG2"		DN80				DN100	DN 125	DN 125	DN125
Вес нетто (кг)		50	60	65	120	190		260		435	480	600	700	820	900	1100	1220
Размеры	Длина (мм)	640	760	760	1000	1200		1400		1690	1795	1970	1810	2160	2350	2400	2200
	Вес (мм)	430	430	430	600	700		800		850	900	900	1010	1100	1190	1410	1550
	Высота (мм)	580	700	720	860	1050		1130		1658	1688	1708	1908	2018	2250	2238	2600

Охладитель с водяным охлаждением с нормальной температурой

Температура на входе: ≤45℃
Метод охлаждения: водяное охлаждение
Потеря давления: ≤0.02 МПа
Точка росы: 3~10℃
Температура воды на входе: ≤32℃
Хладагент: R22
Давление воды на входе: 0.2~0.4 МПа

Технические параметры рефрижераторного осушителя воздуха с воздушным охлаждением с нормальной температурой

Наименование / Модель		XR -15 NW	XR -20 NW	XR -25 NW	XR -30 NW	XR -40 NW	XR -50 NW	XR -60 NW	XR -80 NW	XR -100 NW	XR -120 NW	XR -150 NW	XR -180 NW	XR -200 NW	XR -300 NW	XR -400 NW	XR -500 NW
Производительность по воздуху (Нм³/мин)		17	23	27	33	45	55	65	85	100	120	150	180	200	300	400	500
Напряжение/частота (В/Гц)		380/50
Мощность компрессора (л.с.)		3.9	4.2	5.5	6.5	8.5	10.5	13.5	20	25	30	37.5	45	50	80	100	125
Циркуляционная масса охлаждающей воды (Нм³/ч)		3.0	3.7	4.4	5.9	7.4	8.9	11.1	14.5	18.5	22.0	29.5	33.3	37.0	55.6	74	92.5
Размер трубопровода для воздуха		DN80				DN100	DN125			DN150		DN200			DN250	DN300	DN400
Размер трубопровода для охлаждающей воды		ZG1-1/2"						ZG2"			ZG2-1/2"		ZG3"			DN100
Общий вес (кг)		360	420	550	640	730	830	1020	1600	2400	2460	2750	3200	3250	3900	4530	5120
Размеры	Длина (мм)	1500	1540	1795	1863	2020	2170	2230	2460	2740	2980	2960	3300	3550	4000	4350	4760
	Ширина (мм)	750	760	800	913	950	1120	1030	1160	1160	1160	1460	1650	1725	1980	2150	2380
	Высота (мм)	1320	1360	1428	1598	1598	1758	1798	2019	2019	2020	2193	2226	2380	2580	2670	2730

Осушитель сжатого воздуха рефрижераторного типа с высокотемпературным водяным охлаждением

Температура воздуха на входе: ≤ 80℃
Метод охлаждения: водяное охлаждение
Входное давление: 0.6~1.0 МПа
Потеря давления: ≤ 0.03 МПа
Температура точки росы по давлению: 3~10℃
Температура воды охлаждения на входе: ≤ 32℃
Хладагент: R22
Входное давление воды охлаждения: 0.2~0.4 МПа

Технические параметры рефрижераторного осушителя воздуха, тип с водяным охлаждением при высокой температуре

Наименование / Модель		XR-15 HTW	XR-20 HTW	XR-25 HTW	XR-30 HTW	XR-40 HTW	XR-50 HTW	XR-60 HTW	XR-80 HTW	XR-100 HTW	XR-120 HTW	XR-150 HTW	XR-180 HTW	XR-200 HTW	XR-300 HTW
Объем воздуха (Нм/мин)3		17	23	27	33	45	55	65	85	100	120	150	180	200	300
Напряжение/частота (В/Гц)		380/50
Мощность компрессора (л.с.)		3.9	4.2	5.5	6.5	8.5	10.5	13.5	20	25	30	37.5	45	50	80
Циркулирующая масса охлаждающей воды (Нм3/ч)		6.0	7.5	8.8	11.8	14.8	17.8	22.2	29.6	37.0	44.0	59.0	66.6	74.0	112.5
Размер трубопровода для воздуха		DN80				DN100	DN125			DN150		DN200			DN250
Размер трубопровода для охлаждающей воды		ZG1-1/2"						ZG2"			ZG2-1/2"		ZG3"
Общий вес (кг)		420	470	590	680	785	870	1100	1700	2480	2520	2800	3050	3360	3920
Размеры	Длина (мм)	1560	1600	1805	1950	2250	2130	2310	2460	2860	2960	2960	3000	3130	3800
	Ширина (мм)	1118	1110	1110	1283	1285	1350	1430	1440	1620	1620	1620	1810	2090	2470
	Высота (мм)	1340	1486	1510	1700	1683	1708	1708	1893	2000	2030	2050	2210	2470	2959

Осушитель сжатого воздуха рефрижераторного типа с нормальным воздушным охлаждением

Температура воздуха на входе: ≤ 45℃
Метод охлаждения: воздушное охлаждение
Входное давление: 0.6~1.0 МПа
Потеря давления: ≤ 0.02 МПа
Температура точки росы по давлению: 3~10℃
Хладагент: R22

Технические параметры рефрижераторного осушителя воздуха, тип с воздушным охлаждением при нормальной температуре

Наименование / Модель		XR-15NF	XR-20NF	XR-25NF	XR-30NF	XR-40NF	XR-50NF	XR-60NF	XR-80NF	XR-100NF
Объем воздуха (Нм/мин)		17	23	27	33	45	55	65	85	100
Напряжение/частота (В/Гц)		380/50
Мощность компрессора (л.с.)		3.9	4.2	5.5	6.5	8.5	10.5	13.5	20	25
Мощность вентилятора		2×180	2×245			3×245		3×550	4×520	8×195
Размер трубопровода для воздуха		DN80				DN100	DN125			DN150
Общий вес (кг)		400	450	570	660	770	850	1050	1650	2455
Размеры	Длина (мм)	1690	1795	1795	1810	2160	2170	2450	2520	2600
	Ширина (мм)	750	800	800	960	960	1120	1250	1300	1310
	Высота (мм)	1527	1527	1527	1863	1874	2046	2300	2450	2650

Процедура работы рефрижераторного осушителя воздуха

Во-первых, сжатый воздух охлаждается в предохладителе (18 или 19) перед тем, как поступить в тепловой аккумулятор (1), где происходит теплообмен между воздухом в тепловом аккумуляторе и возвращающимся сжатым воздухом для дальнейшего охлаждения. Одновременно удаляется конденсат.
Затем сжатый воздух поступает в испаритель (2), где снова охлаждается за счет теплообмена с хладагентом, достигая требуемой температуры точки росы.
После серии охлаждений сжатого воздуха в предохладителе (18 или 19), тепловом аккумуляторе (1) и испарителе (2), водяной пар в сжатом воздухе конденсируется в виде водяного тумана, который затем отделяется от воздуха в газо-жидкостном сепараторе (3), удаляя жидкую воду.
Осушенный и охлажденный воздух выходит из газо-жидкостного сепаратора (3), затем снова проходит через теплообменник (1). Он нагревается при выходе из осушителя, что способствует снижению относительной влажности.
