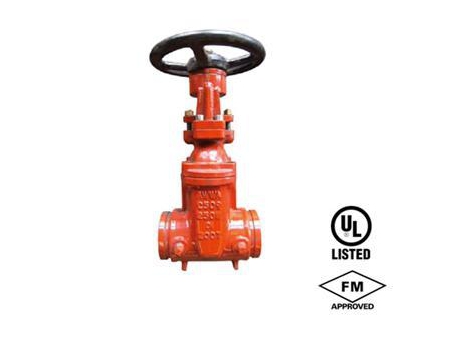

Задвижка с фланцами на боковых отводах UL FM

Запрос цены

О нас: http://firefightingtool.ru/2018/4-1-2-ul-fm-flanged-end-gate-valve.html

Крышка клапана. Наружный ходовой винт. Обрезиненный клин
300PSI/20.7 бар давление при температуре холодной обработки (давление опробования)
Соответствует AWWA C509
Покрыт наплавленным эпоксидным покрытием (FBE) изнутри и снаружи
Максимальная рабочая температура 185℃/85℃
Фланец: ANSI класс 125/150, доступны другие размеры
Сертифицирован FM и UL/ULC

Деталь	Характеристики
1.Корпус клапана	Ковкий чугун ASTM A 536
2.Обрезиненный клин	Ковкий чугун ASTM A 536 с инкапсуляцией PDM
3.Гайка	Бронза ASTM B 584 UNS C83600
4.Штифт	Нержавеющая сталь l ASTM A276 UNS S42000
5.Кольцо уплотнения клина	EPDM
6.Уплотнитель крышки	EPDM
7.Крышка	Ковкий чугун ASTM A 536
8.Сальник штока	EPDM
9.Резьбовая втулка	Оцинкованная углеродистая сталь
10.Втулка сальника	Латунь ASTM B 584
11.Сальник	Чугун ASTM A 126-B
12.Гайка втулки	Нержавеющая Сталь
13.Винт вилки	Сплав стали ASTM A 574M оцинкованный
14.Вилка	Чугун ASTM A126-B
15.Сальник вилки	Бронза ASTM B 584
16.Установочный винт с плоским концом	Стальной сплав ASTM F 912M с черной оксидной пленкой
17.Ретейнер сальника вилки	Чугун ASTM A 126-B
18.Штурвал	Ковкий чугун ASTM A 536
19.Гайка штурвала	Оцинкованная углеродистая сталь
20.Винт с плоской головкой	Оцинкованная углеродистая сталь
21.Шток	Бронза ASTM B 150 UNS C61400
22.Крышка винта	Сплав стали ASTM A 574M оцинкованный

Габариты (мм)

Номер детали	Размер (мм)		L (мм)	D (мм)	G (мм)	H открытый (мм)	H закрытый (мм)	Оборотов до открытия
Номер детали	Дюйм	мм	L (мм)	D (мм)	G (мм)	H открытый (мм)	H закрытый (мм)	Оборотов до открытия
F907-065	2.5	65	190	64	200	453	378	8.8
F907-080	3	80	203	76	254	510	405	10.5
F907-100	4	100	229	102	254	568	422	13.75
F907-150	6	150	267	152	315	769	581	16
F907-200	8	200	292	203	375	960	724	17.5
F907-250	10	250	330	254	416	1139	877	21.5
F907-300	12	300	356	305	445	1326	1014	25.5
