Кабель AL / XLPE / STA / PVC, 6/10кВ 8.7/15кВ 12/20кВ 18/30кВ
Трехжильный кабель среднего напряжения подходит для использования в электрических сетях, при стационарной установке на открытом воздухе в кабельных каналах или непосредственно на земле. Эксплуатационная стабильность кабеля повышается благодаря очень низкому коэффициенту диэлектрических потерь, отличным изоляционным свойствам сшитого полиэтилена и прочному сцеплению с проводящим экраном и изоляционным экраном из полупроводящего материала, что делает кабель этого типа широко используемым на трансформаторных станциях, электростанциях и промышленных предприятиях.

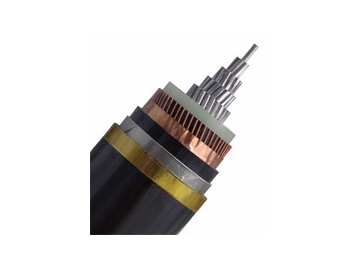

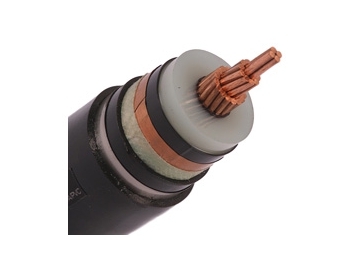

Конструкция1)Токопроводящая жила: медная или алюминиевая, 1 класса: одножильная, или 2 класса: многожильная
2)Экран по жиле: неметаллическая, полупроводящая смесь
3)Изоляция: сшитый полиэтилен XLPE
4)Экран по изоляции: неметаллическая, полупроводящая смесь
5)Металлический экран: медная лента
6)Наполнитель: негигроскопичный материал
7)Связующая лента: негигроскопичный материал
8)Внутреннее покрытие: поливинилхлорид ПВХ
9)Оплетка: стальная ленточная оплетка
10)Наружная оболочка: поливинилхлоридный ПВХ
Спецификации
IEC 60228 Проводники
IEC 60502-2 Силовые кабели с экструдированной изоляцией и принадлежности к ним для номинальных напряжений от 1 кв (Um=1,2 кв) до 35 кВ (Um=40,5 кв) - Часть 2: кабели для номинальных напряжений 6 кв (Um=7,2 кВ) и 30 кв (Um=36 кв)
Параметры
Трехжильный кабель - 6/10кВ и 8.7/15кВ| Количество жилок и номинальное поперечное сечение | Толщина изоляции | Толщина стальной ленты | Толщина оболочки | Приблизительный Диаметр | Приблизительный вес | Максимальное сопротивление постоянного тока проводника(20℃） | По току | ||
| (мм2) | (мм) | (мм) | (мм) | (мм) | (кг/км) | (Ω/км) | В воздухе (A) | На земле (A) | |
| YJLV22 (NA2XSEBY)) - 6/10кВ | |||||||||
| 3X25 | 3.4 | 0.5 | 2.3 | 43.1 | 2344 | 1.20 | 86 | 105 | |
| 3X35 | 3.4 | 0.5 | 2.4 | 45.5 | 2593 | 0.868 | 110 | 125 | |
| 3X50 | 3.4 | 0.5 | 2.5 | 48.5 | 2912 | 0.641 | 130 | 150 | |
| 3X70 | 3.4 | 0.5 | 2.6 | 52.3 | 3367 | 0.443 | 165 | 185 | |
| 3X95 | 3.4 | 0.5 | 2.7 | 56.0 | 3856 | 0.320 | 200 | 220 | |
| 3X120 | 3.4 | 0.5 | 2.9 | 59.4 | 4334 | 0.253 | 235 | 250 | |
| 3X150 | 3.4 | 0.5 | 3.0 | 62.9 | 4824 | 0.206 | 265 | 280 | |
| 3X185 | 3.4 | 0.5 | 3.1 | 66.7 | 5442 | 0.164 | 305 | 320 | |
| 3X240 | 3.4 | 0.5 | 3.3 | 71.9 | 6339 | 0.125 | 355 | 375 | |
| 3X300 | 3.4 | 0.5 | 3.4 | 76.8 | 7242 | 0.100 | 410 | 425 | |
| 3X400 | 3.4 | 0.8 | 3.7 | 84.5 | 9396 | 0.0778 | 475 | 485 | |
| YJLV22 (NA2XSEBY)) - 8.7/15кВ | |||||||||
| 3X25 | 4.5 | 0.5 | 2.5 | 49.6 | 2838 | 1.20 | 100 | 105 | |
| 3X35 | 4.5 | 0.5 | 2.6 | 52.0 | 3106 | 0.868 | 115 | 125 | |
| 3X50 | 4.5 | 0.5 | 2.7 | 55.2 | 3476 | 0.641 | 140 | 150 | |
| 3X70 | 4.5 | 0.5 | 2.8 | 59.1 | 3964 | 0.443 | 170 | 185 | |
| 3X95 | 4.5 | 0.5 | 2.9 | 62.9 | 4515 | 0.320 | 205 | 220 | |
| 3X120 | 4.5 | 0.5 | 3.0 | 66.4 | 5027 | 0.253 | 240 | 250 | |
| 3X150 | 4.5 | 0.5 | 3.1 | 69.8 | 5548 | 0.206 | 270 | 280 | |
| 3X185 | 4.5 | 0.5 | 3.3 | 74.1 | 6270 | 0.164 | 310 | 320 | |
| 3X240 | 4.5 | 0.5 | 3.4 | 79.2 | 7221 | 0.125 | 360 | 375 | |
| 3X300 | 4.5 | 0.8 | 3.6 | 85.8 | 9080 | 0.100 | 420 | 425 | |
| 3X400 | 4.5 | 0.8 | 3.9 | 93.1 | 10597 | 0.0778 | 485 | 485 | |
| Количество жилок и номинальное поперечное сечение | Толщина изоляции | Толщина стальной ленты | Толщина оболочки | Приблизительный Диаметр | Приблизительный вес | Максимальное сопротивление постоянного тока проводника(20℃） | По току | ||
| (мм2) | (мм) | (мм) | (мм) | (мм) | (кг/км) | (Ω/км) | В воздухе (A) | На земле (A) | |
| YJLV22 (NA2XSEBY)) - 12/20кВ | |||||||||
| 3X35 | 5.5 | 0.5 | 2.8 | 57.1 | 3466 | 0.868 | 115 | 125 | |
| 3X50 | 5.5 | 0.5 | 2.9 | 59.7 | 3799 | 0.641 | 140 | 150 | |
| 3X70 | 5.5 | 0.5 | 3.0 | 64.0 | 4327 | 0.443 | 170 | 185 | |
| 3X95 | 5.5 | 0.5 | 3.1 | 68.0 | 4907 | 0.320 | 205 | 220 | |
| 3X120 | 5.5 | 0.5 | 3.3 | 71.2 | 5427 | 0.253 | 240 | 250 | |
| 3X150 | 5.5 | 0.5 | 3.4 | 74.6 | 5965 | 0.206 | 270 | 285 | |
| 3X185 | 5.5 | 0.5 | 3.5 | 78.6 | 6638 | 0.164 | 310 | 320 | |
| 3X240 | 5.5 | 0.8 | 3.7 | 85.6 | 8475 | 0.125 | 360 | 370 | |
| 3X300 | 5.5 | 0.8 | 3.9 | 90.4 | 9579 | 0.100 | 420 | 420 | |
| 3X400 | 5.5 | 0.8 | 4.1 | 97.4 | 11114 | 0.0778 | 485 | 480 | |
| YJLV22 (NA2XSEBY)) - 18/30кВ | |||||||||
| 3X35 | 8.0 | 0.5 | 3.2 | 69.1 | 4635 | 0.868 | 133 | 119 | |
| 3X50 | 8.0 | 0.5 | 3.3 | 71.8 | 5008 | 0.641 | 159 | 140 | |
| 3X70 | 8.0 | 0.5 | 3.4 | 76.0 | 5597 | 0.443 | 196 | 171 | |
| 3X95 | 8.0 | 0.8 | 3.6 | 81.3 | 7019 | 0.320 | 238 | 204 | |
| 3X120 | 8.0 | 0.8 | 3.7 | 84.5 | 7616 | 0.253 | 274 | 232 | |
| 3X150 | 8.0 | 0.8 | 3.8 | 87.9 | 8267 | 0.206 | 309 | 259 | |
| 3X185 | 8.0 | 0.8 | 3.9 | 91.9 | 9009 | 0.164 | 354 | 293 | |
| 3X240 | 8.0 | 0.8 | 4.1 | 97.6 | 10121 | 0.125 | 415 | 338 | |
| 3X300 | 8.0 | 0.8 | 4.2 | 102.9 | 11362 | 0.100 | 472 | 380 | |
| 3X400 | 8.0 | 0.8 | 4.5 | 109.4 | 12888 | 0.0778 | 545 | 432 | |
