Кабель AL/ XLPE / CTS / PVC, 6/10кВ 8.7/15кВ 12/20кВ 18/30кВ
Трехжильный кабель среднего напряжения подходит для использования в электрических сетях, при стационарной установке на открытом воздухе в кабельных каналах или непосредственно на земле. Эксплуатационная стабильность кабеля повышается благодаря очень низкому коэффициенту диэлектрических потерь, отличным изоляционным свойствам сшитого полиэтилена и прочному сцеплению с проводящим экраном и изоляционным экраном из полупроводящего материала, что делает кабель этого типа широко используемым на трансформаторных станциях, электростанциях и промышленных предприятиях.

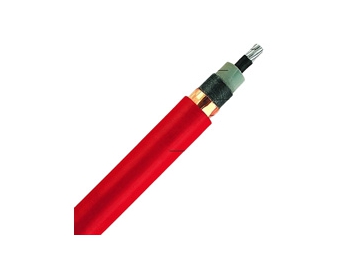

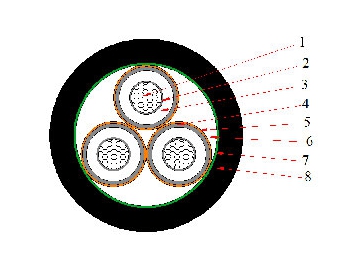

Конструкция1) Токопроводящая жила: медная или алюминиевая, 1 класса: одножильная, или 2 класса: многожильная
2)Экран по жиле: неметаллическая, полупроводящая смесь
3)Изоляция: сшитый полиэтилен XLPE
4)Экран по изоляции: неметаллическая, полупроводящая смесь
5)Металлический экран: медная лента
6)3. Наполнитель: негигроскопичный материал
7)Связующая лента: негигроскопичный материал
8)Наружная оболочка: поливинилхлоридный ПВХ
Спецификации
IEC 60228 Проводники
IEC 60502-2 Силовые кабели с экструдированной изоляцией и принадлежности к ним для номинальных напряжений от 1 кв (Um=1,2 кв) до 35 кВ (Um=40,5 кв) - Часть 2: кабели для номинальных напряжений 6 кв (Um=7,2 кВ) и 30 кв (Um=36 кв)
Параметры
Трехжильный кабель - 6/10кВ и 8.7/15кВКоличество жилок и номинальное поперечное сечение | Толщина изоляции | Толщина оболочки | Приблизительный диаметр | Приблизительный вес | Максимальное сопротивление постоянного тока проводника(20℃) | По току | |
(мм2) | (мм) | (мм) | (мм) | (кг/км) | (Ω/км) | В воздухе(A) | На земле(A) |
YJLV (NA2XSEY) - 6/10кВ | |||||||
3X25 | 3.4 | 2.2 | 39.3 | 1408 | 1.20 | 95 | 105 |
3X35 | 3.4 | 2.3 | 41.7 | 1605 | 0.868 | 115 | 125 |
3X50 | 3.4 | 2.4 | 44.7 | 1856 | 0.641 | 135 | 150 |
3X70 | 3.4 | 2.5 | 48.5 | 2224 | 0.443 | 170 | 185 |
3X95 | 3.4 | 2.6 | 52.2 | 2630 | 0.320 | 205 | 220 |
3X120 | 3.4 | 2.7 | 55.4 | 3008 | 0.253 | 235 | 250 |
3X150 | 3.4 | 2.8 | 58.9 | 3419 | 0.206 | 270 | 280 |
3X185 | 3.4 | 2.9 | 62.7 | 3947 | 0.164 | 310 | 320 |
3X240 | 3.4 | 3.1 | 67.9 | 4727 | 0.125 | 370 | 375 |
3X300 | 3.4 | 3.3 | 73.0 | 5548 | 0.100 | 420 | 425 |
3X400 | 3.4 | 3.5 | 79.9 | 6679 | 0.0778 | 485 | 485 |
YJLV (NA2XSEY) - 8.7/15кВ | |||||||
3X25 | 4.5 | 2.4 | 44.4 | 1759 | 1.20 | 95 | 105 |
3X35 | 4.5 | 2.5 | 46.8 | 1974 | 0.868 | 115 | 125 |
3X50 | 4.5 | 2.6 | 49.8 | 2248 | 0.641 | 135 | 150 |
3X70 | 4.5 | 2.7 | 53.7 | 2645 | 0.443 | 170 | 185 |
3X95 | 4.5 | 2.8 | 57.3 | 3079 | 0.320 | 205 | 220 |
3X120 | 4.5 | 2.9 | 60.6 | 3481 | 0.253 | 235 | 250 |
3X150 | 4.5 | 3.0 | 64.0 | 3918 | 0.206 | 270 | 280 |
3X185 | 4.5 | 3.1 | 67.9 | 4476 | 0.164 | 310 | 320 |
3X240 | 4.5 | 3.3 | 73.0 | 5295 | 0.125 | 370 | 375 |
3X300 | 4.5 | 3.4 | 78.0 | 6121 | 0.100 | 420 | 425 |
3X400 | 4.5 | 3.7 | 85.1 | 7340 | 0.0778 | 485 | 485 |
Количество жилок и номинальное поперечное сечение | Толщина изоляции | Толщина оболочки | Приблизительный диаметр | Приблизительный вес | Максимальное сопротивление постоянного тока проводника(20℃) | По току | |
(мм2) | (мм) | (мм) | (мм) | (кг/км) | (Ω/км) | В воздухе(A) | На земле(A) |
YJLV (NA2XSEY) - 12/20кВ | |||||||
3X35 | 5.5 | 2.7 | 51.7 | 2207 | 0.868 | 115 | 125 |
3X50 | 5.5 | 2.8 | 54.3 | 2464 | 0.641 | 135 | 150 |
3X70 | 5.5 | 2.9 | 58.4 | 2877 | 0.443 | 170 | 185 |
3X95 | 5.5 | 3.0 | 62.3 | 3340 | 0.320 | 205 | 220 |
3X120 | 5.5 | 3.1 | 65.3 | 3766 | 0.253 | 235 | 250 |
3X150 | 5.5 | 3.2 | 68.5 | 4204 | 0.206 | 270 | 285 |
3X185 | 5.5 | 3.3 | 72.4 | 4757 | 0.164 | 310 | 320 |
3X240 | 5.5 | 3.5 | 78.0 | 5591 | 0.125 | 365 | 370 |
3X300 | 5.5 | 3.6 | 83.0 | 6500 | 0.100 | 415 | 420 |
3X400 | 5.5 | 3.9 | 89.3 | 7725 | 0.0778 | 485 | 480 |
YJLV (NA2XSEY) - 18/30кВ | |||||||
3X35 | 8.0 | 3.0 | 63.3 | 3035 | 0.868 | 132 | 119 |
3X50 | 8.0 | 3.1 | 65.8 | 3327 | 0.641 | 158 | 140 |
3X70 | 8.0 | 3.2 | 69.9 | 3793 | 0.443 | 196 | 171 |
3X95 | 8.0 | 3.4 | 73.8 | 4307 | 0.320 | 236 | 203 |
3X120 | 8.0 | 3.5 | 76.9 | 4774 | 0.253 | 273 | 232 |
3X150 | 8.0 | 3.6 | 80.1 | 5284 | 0.206 | 309 | 260 |
3X185 | 8.0 | 3.7 | 84.0 | 5858 | 0.164 | 355 | 294 |
3X240 | 8.0 | 3.8 | 89.5 | 6726 | 0.125 | 415 | 340 |
3X300 | 8.0 | 4.0 | 94.6 | 7740 | 0.100 | 475 | 384 |
3X400 | 8.0 | 4.2 | 100.9 | 8966 | 0.0778 | 552 | 438 |
