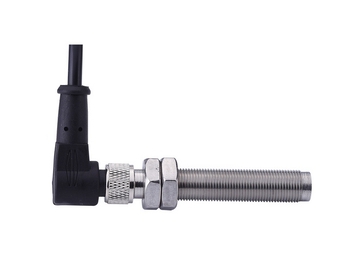

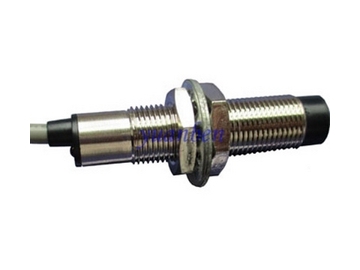

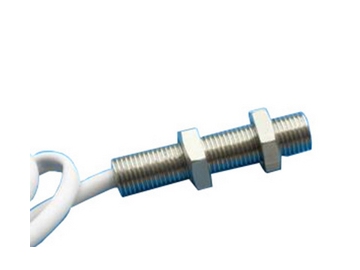

Магнитный датчик оборотов, серии GVS

Магнитный датчик оборотов, серии GVS
Магнитный датчик оборотов, серии GVS
Магнитный датчик оборотов, серии GVS
Магнитный датчик оборотов, серии GVS
Магнитный датчик оборотов, серии GVS
Магнитный датчик оборотов, серии GVS
Запрос цены

Решения для определения скорости, сенсорные решения

Датчики оборотов серии GVS, основаны на импортированном датчике с эффектом Холла. Они обладают высокой надежностью, стабильным выходом сигнала при высокой частоте или нулевой скорости, защитой от асинхронного хода, высокой точностью обнаружения, высокой устойчивостью к температурам, компактным дизайном, а также являются легкими в установке. Компания Yuanben также предоставляет 2-х канальные датчики оборотов для измерения вращения и направления скорости. Датчики оборотов от компании Yuanben подходят для определения скорости вращения двигателя, скорости вращения вала и другое.

Описание

Датчики оборотов Yuanben подходят для использования в условиях экстремальной температуры и давления. Они разрабатываются с функцией бесконтактного обнаружения, являются высоконадежными, обладают защитой от обратной полярности и электрических ударов.

Технические параметры
Модель  GVS-M-2-K-1-1-500 GVS-2-N-1-1-500 GVS-0.5-N-0-2-500
Напряжение электропитания 5~24VDC 5~24VDC 6~15VDC
Защита от короткого замыкания да  да  да
Выходной сигнал прямоугольный сигнал, гармоническая волна  прямоугольный сигнал, гармоническая волна  прямоугольный сигнал NPN, двухканальный
Выходное напряжение 400мВ (макс)  225мВ  *VOL≦0.6V, VOH≧11Vdc
Сдвиг фазы     90°±25%
Диапазон тестирования скорости(об/мин) 0~15000об/мин 0-12000об/мин 0-12000об/мин
Частота 100кГц 100кГц 0-20кГц
Тип двигателя 60 зубчатый, зубчатая передача: 2  60 зубчатый, зубчатая передача: 2  60 зубчатый, зубчатая передача: 2
Воздушная прослойка 3-5мм 0.5-2.5мм 0.5-1.5мм
Изоляционное сопротивление 100MΩ 100MΩ 50MΩ
Жилищный код M1655 M1640 M1655
Направление установки датчика маркировка в нижней части датчика, ось датчика вертикальна направлению вращения
Кабель  500мм Закрытый кабель 500мм  Закрытый кабель 500мм
Диапазон температур -20°C ~80°C -20°C-125°C -20°C-125°C
Класс защиты IP65 IP65 IP65
Материал проверочной мишени многополярный магнит Низкоуглеродистая сталь  Низкоуглеродистая сталь
Зуб шестерни
(Стандартные габариты)
Диаметр 20мм ,толщина 6мм, ширина зубчатого венца 3мм , ширина впадин зубчатого колеса 3мм, глубина захода зубьев 3мм
Примечение  по заказу доступна рабочая лампа LED

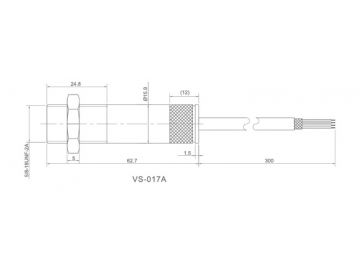

Габариты
Образцы применения
  • Высокомощные транспортные средства
  • Скорость вращения распределительного и коленчатого вала
  • Скорость передачи
  • Tахометры
  • Регулирование тягового усилия
  • Обороты звездочки
  • Скорость цепного конвейера
  • Детектор стопорного механизма
  • Высокоскоростной дистанционный датчик
  • Счетчики
  • Датчик зуба шестерни
  • Датчик положения распределительного вала
  • Скорость конвейера и датчики положения вала
