Гидравлические гильотинные ножницы с поворотной балкой имеют сварную конструкцию из листовой стали, оснащены гидравлическим приводом и системой возврата аккумулятора. Ножницы характеризуются надежной и плавной работой, небольшими размерами, малым весом и превосходной жесткостью.

Зазор между лезвиями легко и быстро регулируется. Резальная машина оснащена задним и передним упором. Задний упор оснащен механической трансмиссией и цифровым дисплеем. Упор легко регулируется вручную. Передний упор оснащен линейкой, устройством позиционирования и осветительным устройством для облегчения операций резки, а также передним ограждением для обеспечения безопасности операторов.

Общие сведения
  • Структура машины
    Сварная конструкция из стального листа обладает отличной жесткостью. На боковых стойках установлены два цилиндра. Рабочий стол оснащен дополнительным держателем лезвия, чтобы облегчить регулировку нижнего держателя лезвия. Кроме того, шариковое устройство передачи на рабочем столе упрощает подачу материала.
  • Держатель верхнего лезвия
    Благодаря прочной сварной конструкции из стальной пластины верхнее лезвие движется по дуге, что обеспечивает постоянный зазор лезвия во время процесса резки.
  • Прижимный цилиндр
    Гидравлические прижимные цилиндры оснащены нажимными подушками. Прижимная пластина плотно контактирует с пластиной материала для обеспечения достаточного давления, а затем возвращается в исходное положение посредством натяжения пружины. Сила прижима цилиндра варьируется в зависимости от толщины пластины материала.
  • Передний упор и задний упор
    Передний упор размещен на рабочем столе и оснащен линейкой для помощи в настройке калибра до требуемого значения, что значительно облегчает операции резки.
    Задний упор размещен на верхнем держателе лезвия и перемещается вверх и вниз вместе с верхним держателем лезвия. Имеется маховик, с помощью которого оператор может выполнять регулировку.

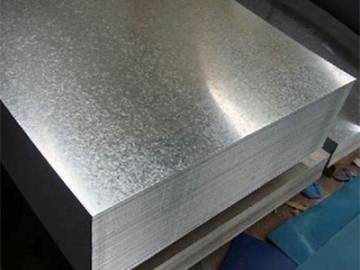

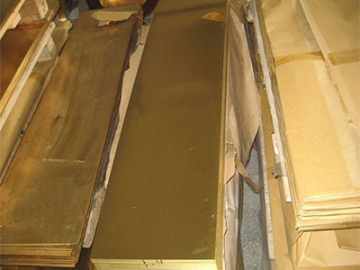

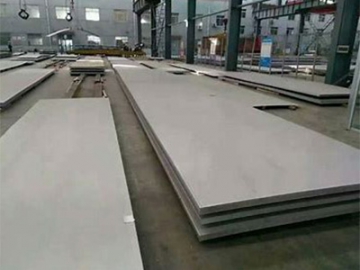

Применение
Детальная информация

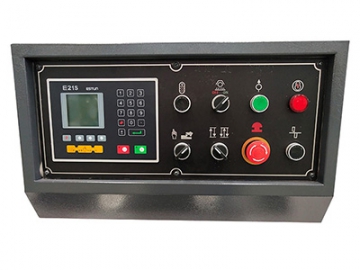

  • Система контроля E21S

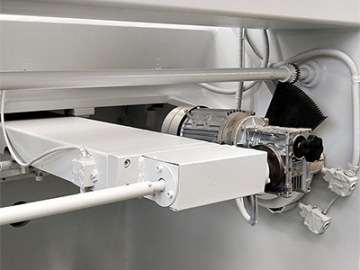

  • Моторизованный задний упор

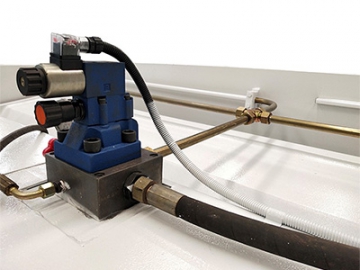

  • Гидравлическая система

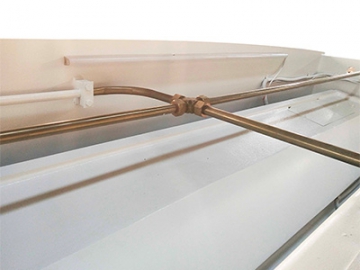

  • Соединитель (коннектор)
Технические характеристики
No. Модель (QC12Y) 4x1600 4x2000 4x2500 4x3200 6x2500 6x3200 8x2500
1 Толщина резки (мм) 4 4 4 4 6 6 8
2 Ширина резки (мм) 1600 2000 2500 3200 2500 3200 2500
3 Предел прочности на разрыв режущей пластины (Н/мм3) 450 450 450 450 450 450 450
4 Угол среза (°) 1.5 1.5 1.5 1.5 1.5 1.5 1.5
5 Диапазон заднего упора (мм) 20-500 20-500 20-600 20-600 20-600 20-600 20-600
6 Длина лезвия (мм) 1700 2100 2600 3300 2600 3300 2600
7 Глубина зева (мм) 80 80 80 80 80 80 80
8 Материал лезвия 6CrW2Si 6CrW2Si 6CrW2Si 6CrW2Si 6CrW2Si 6CrW2Si 6CrW2Si
9 Мощность главного двигателя (кВт) 4 4 5.5 5.5 7.5 7.5 7.5
10 Длина хода (н/мин) 25 20 20 18 18 16 14
11 Длина (мм) 2150 2560 3110 3748 3130 3748 3148
12 Ширина (мм) 1400 1400 1430 1675 1530 1675 1750
13 Высота (мм) 1400 1450 1450 1600 1600 1620 1760
No. Модель (QC12Y)  8x3200 10x2500 10x3200 10x4000 12x2500 12x3200
1 Толщина резки (мм) 8 10 10 10 12 12
2 Ширина резки (мм) 3200 2500 3200 4000 2500 3200
3 Предел прочности на разрыв режущей пластины (Н/мм3) 450 450 450 450 450 450
4 Угол среза (°) 1.5 1.5 1.5 1.5 2 2
5 Диапазон заднего упора (мм) 20-600 20-600 20-600 20-600 20-600 20-600
6 Длина лезвия (мм) 3300 2600 3300 4100 2600 3300
7 Глубина зева (мм) 80 80 80 80 80 80
8 Материал лезвия 6CrW2Si 6CrW2Si 6CrW2Si 6CrW2Si 6CrW2Si 6CrW2Si
9 Мощность главного двигателя (кВт) 11 15 11 15 15 15
10 Длина хода (н/мин) 10 11 9 8 10 9
11 Длина (мм) 3748 3200 3900 4760 3295 3925
12 Ширина (мм) 1800 1750 1800 2000 1800 1800
13 Высота (мм) 1760 1760 1760 1760 1940 1940

Для более детальной информации, пожалуйста, свяжитесь с нашими представителями.
