Гидравлические гильотинные ножницы с поворотной балкой

Запрос цены

О нас: http://customtoolscn.ru/5-hydraulic-swing-beam-shearing-machine.html

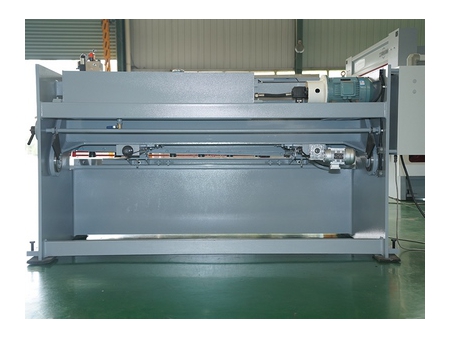

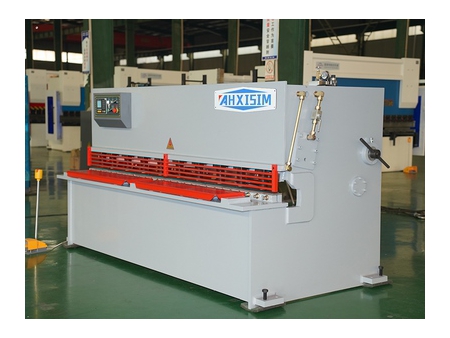

Гильотинные ножницы предназначены для точного разрезания в размер заготовок из листового проката. Процесс резания производится с помощью двух ножей: верхнего подвижного, за счет крепления на траверсе, и неподвижного нижнего, установленного на станине. Станок имеет цельнометаллическую сварную конструкцию с гидравлической верхней передачей и системой виброизоляции для снятия напряжений.

Гидравлические ножницы с поворотной балкой приводятся в действие главным гидравлическим цилиндром, установленным на боковой стенке, и перемещаются вниз. Баллон с возвратным азотом упрощает работу гидравлической системы, делая работу более стабильной и эффективной.

Во время процесса верхний держатель ножа поворачивается вдоль неподвижной оси, образуя круговое движение. Этот принцип работы рычага снижает нагрузку на точки поворота, продлевая срок службы ножа и машины. Компактная конструкция позволяет плавно регулировать ход верхнего держателя лезвия, что значительно повышает производительность и эффективность резки.

Примеры изделий обработанных из листового металла

Применение

Гидравлические ножницы с поворотной балкой широко используются для резки стальных пластин различной толщины, соответствуя стандартам резки различных отраслей промышленности. Станок подходит для применения в автомобильной, тракторной, судостроительной, электротехнической, приборостроительной и аэрокосмической промышленности.

Характеристики

Модель	Макс. толщина (мм)	Макс. ширина (мм)	Угол сдвига (°)	Глубина горловины (мм)	Расстояние заднего упора (мм)	Ход в минуту (цикл/мин)	Мощность главного двигателя (кВт)	Габариты (мм)
	6	2500	0.5-1.5	100	10-600	14	7.5	310017001950
	6	3200	0.5-1.5	100	10-600	12	7.5	380017001950
	6	4000	0.5-1.5	100	10-600	10	7.5	460017001950
	6	5000	0.5-1.5	100	10-600	8	11	570018502150
	6	6000	0.5-2	100	10-600	6	11	670019002350
	8	2500	0.5-2	100	10-600	14	7.5	310018002050
	8	3200	0.5-2	100	10-600	12	7.5	380018002050
	8	4000	0.5-2	100	10-600	10	11	460018002050
	8	5000	0.5-2	100	10-600	7	11	570019002250
	8	6000	0.5-2	120	10-600	6	11	670019002250
	10	2500	0.5-2	120	10-600	10	11	310018502100
	10	3200	0.5-2	120	10-600	8	11	380018502100
	10	4000	0.5-2	120	10-600	6	15	460018502100
	10	5000	0.5-2	120	10-600	5	18.5	570020002500
	10	6000	0.5-2	120	10-600	4	18.5	670020002500
	12	2500	0.5-2.5	120	10-600	10	18.5	310020002200
	12	3200	0.5-2.5	120	10-600	8	18.5	380020002200
	12	4000	0.5-2.5	120	10-600	6	18.5	460020002250
	12	5000	0.5-2.5	120	10-600	5	22	570021002700
	12	6000	0.5-2.5	120	10-600	4	22	670021003000
	16	2500	0.5-2.5	120	10-600	8	22	310021002300
	16	3200	0.5-2.5	120	10-600	7	22	380021002400
	16	4000	0.5-2.5	120	10-600	6	22	480021002500
	16	5000	0.5-2.5	120	10-600	5	30	570021502700
	16	6000	0.5-2.5	120	10-600	4	37	670021502900
	20	2500	0.5-3	120	10-600	6	22	310020502400
	20	3200	0.5-3	120	10-600	5	22	380021502400
	20	4000	0.5-3	120	10-600	4	30	460022002800
	20	5000	0.5-3	120	10-600	4	37	570023002900
	20	6000	0.5-3	120	10-600	3	37	670023003100
	25	2500	0.5-3	120	10-600	5	37	350022502550
	25	3200	0.5-3	120	10-600	5	37	400022502550
	25	4000	0.5-3.5	120	10-600	3	37	490023003000
	25	5000	0.5-3.5	120	10-600	3	45	610025003100
	25	6000	0.5-3.5	120	10-600	3	45	720026003300
	30	2500	0.5-3.5	120	10-600	4	30	340025003000
	30	3200	0.5-3.5	120	10-600	3	37	400026003200
	30	4000	0.5-3.5	120	10-600	3	45	460026003400
