Гидравлические гильотинные ножницы
Гидравлические гильотины для резки толстого металла с минимальными деформацими
Гидравлические гильотины для резки толстого металла с минимальными деформацими
Технические характеристики
- Толщина реза: 6мм-20мм
- Длина реза: 2500мм-6000мм
Гидравлические гильотинные ножницы являются незаменимым инструментом в металлообработке и производстве металлоконструкций. Используя гидравлическую систему для эффективной резки металлических заготовок, они особенно подходят для более толстых или твердых материалов. Гидравлический цилиндр перемещает ножницы вертикально для выполнения процесса резки.
- Особенности
- Технические характеристики
- Конфигурации
Идеально подходят для резки листового металла, рельсов, стальных рам в строительстве, корпусов электрических шкафов, прецизионных электронных изделий и многого другого.
- Устойчивая гильотинная конструкция: Оптимизирована для обеспечения повышенной устойчивости и производительности.
- Регулируемый зазор лезвий: Быстро адаптируется к различной толщине материала, улучшая гибкость эксплуатации.
- Уменьшенный угол реза: Минимизирует деформацию и улучшает качество реза.
- Высокоточный задний упор: Легко регулируется для обеспечения точных размеров и контроля.
- Регулируемый ход: Оптимизирует эффективность обработки для различных производственных требований.
Модель | Толщина резки (мм) | Длина резки (мм) | Ход поршня (н/мин) | Задний упор (мм) | Угол резания (°) | Глубина горлышка (мм) | Главный двигатель (кВт) |
6 | 2500 | 14 | 600 | 0.5°-1.5° | 120 | 7.5 | |
6 | 3200 | 12 | 600 | 0.5°-1.5° | 120 | 7.5 | |
6 | 4000 | 10 | 600 | 0.5°-1.5° | 120 | 7.5 | |
6 | 5000 | 8 | 600 | 0.5°-1.5° | 120 | 7.5 | |
6 | 6000 | 8 | 600 | 0.5°-1.5° | 120 | 7.5 | |
8 | 2500 | 14 | 600 | 0.5°-1.5° | 120 | 7.5 | |
8 | 3200 | 12 | 600 | 0.5°-1.5° | 120 | 7.5 | |
8 | 4000 | 10 | 600 | 0.5°-1.5° | 120 | 7.5 | |
8 | 5000 | 7 | 600 | 0.5°-2° | 120 | 15 | |
8 | 6000 | 7 | 600 | 0.5°-2° | 120 | 15 | |
10 | 2500 | 10 | 600 | 0.5°-2.5° | 120 | 15 | |
10 | 3200 | 8 | 600 | 0.5°-2.5° | 120 | 15 | |
10 | 4000 | 6 | 600 | 0.5°-2.5° | 120 | 15 | |
10 | 5000 | 5 | 800 | 0.5°-2.5° | 120 | 15 | |
12 | 2500 | 10 | 600 | 0.5°-2.5° | 120 | 15 | |
12 | 3200 | 8 | 600 | 0.5°-2.5° | 120 | 15 | |
12 | 4000 | 6 | 600 | 0.5°-2.5° | 120 | 15 | |
12 | 5000 | 5 | 600 | 0.5°-2.5° | 120 | 18.5 | |
12 | 6000 | 4 | 800 | 0.5°-2.5° | 120 | 18.5 | |
16 | 2500 | 8 | 600 | 0.5°-2.5° | 120 | 15 | |
16 | 3200 | 7 | 600 | 0.5°-2.5° | 120 | 15 | |
16 | 4000 | 6 | 600 | 0.5°-2.5° | 120 | 15 | |
16 | 5000 | 5 | 600 | 0.5°-3° | 120 | 22 | |
16 | 6000 | 4 | 800 | 0.5°-3° | 120 | 37 | |
20 | 2500 | 6 | 600 | 0.5°-3° | 120 | 22 | |
20 | 3200 | 5 | 600 | 0.5°-3° | 120 | 30 | |
20 | 4000 | 4 | 600 | 0.5°-3° | 120 | 37 | |
20 | 5000 | 4 | 600 | 0.5°-3° | 120 | 37 | |
20 | 6000 | 4 | 1000 | 0.5°-3° | 120 | 55 |
Стандартные конфигурации
Рабочий стол с шариковыми опорами и защитными планками
- Задний упор, управляемый серводвигателем переменного тока и Т-образным винтом
- Интегрированный гидравлический распределитель Rexroth
- Регулируемый зазор между лезвиями
- Верхние и нижние лезвия имеют четыре режущих кромки
- Гидравлический насос American Sunny
- Система управления Delem DAC360T обеспечивает точное позиционирование заднего упора с функцией ЧПУ
Дополнительные конфигурации
![](public/propic/2135/b_2-2-hydraulic-guillotine-shear_10.webp)
Пневматическая задняя опора
Поддерживает обработку листов на станках размером до 8x4000.
![](public/propic/2135/b_2-2-hydraulic-guillotine-shear_11.webp)

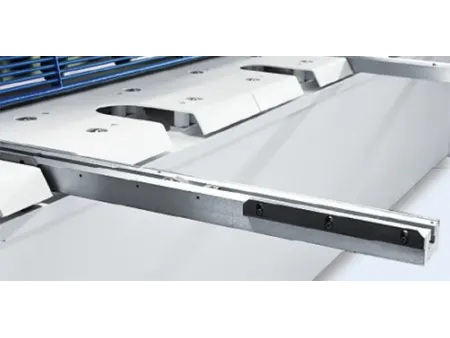

Удлиненная передняя опора
Стандартная длина опоры составляет 900 мм, возможно изготовление по индивидуальным размерам для более крупных листов.
![](public/propic/2135/b_2-2-hydraulic-guillotine-shear_12.webp)

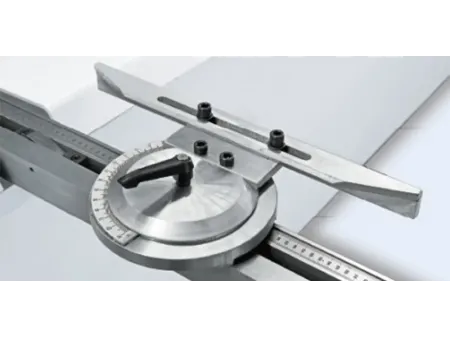

Устройство углового позиционирования
Обеспечивает точные угловые резы и может быть отрегулировано вдоль опорного рычага для оптимального позиционирования.
![](public/propic/2135/b_2-2-hydraulic-guillotine-shear_13.webp)
Антискручиватель
Предотвращает деформацию узких материалов во время работы.
![](public/propic/2135/b_2-2-hydraulic-guillotine-shear_14.webp)
Задняя система выгрузки
- Листы выводятся под станком, создавая более безопасную рабочую среду для операторов.
- Полиуретановый конвейерный ленточный транспортер снижает риск появления царапин на поверхности и шумность работы при резке металлических листов.
- Упор задней стенки позиционирования способствует точной фиксации листового материала во время процесса резки.
- Ролики обеспечивают легкое перемещение ножниц для удобства технического обслуживания.
- Предназначается для станков с производительностью до 8 x 4000.
