Гидравлические гильотинные ножницы

Запрос цены

О нас: http://fabricaitonmachines.ru/4-1-hydraulic-guillotine-shear.html

Общие сведения

Цельностальная сварная конструкция обеспечивает отличную жесткость и стабильность;

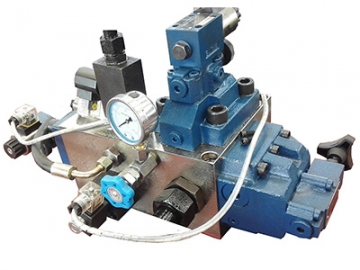

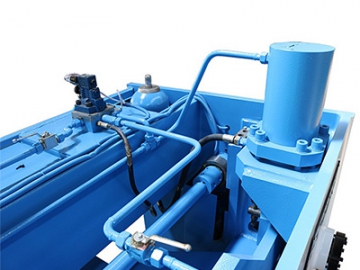

Усовершенствованная интегрированная гидравлическая система увеличивает надежность и стабильность;

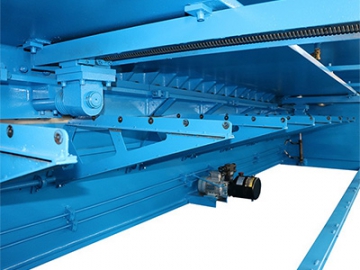

Рельсовая направляющая с тройной опорой используется для устранения зазоров в опоре, что позволяет гарантировать высокое качество резки;
Зазор между ножами ножниц регулируется электрически точно, быстро и легко;

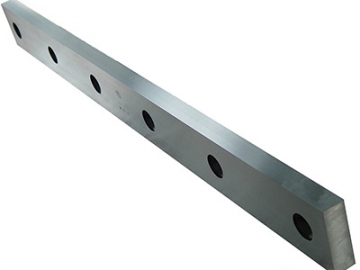

Лезвия ножниц имеют прямоугольную форму с четырьмя режущими кромками, что обеспечивает длительный срок эксплуатации;
Угол резки регулируется для минимизации деформации заготовок, повышения качества продукции и скорости резки;
Верхний держатель лезвия имеет конструкцию, откидывающуюся внутрь, что способствует сбору материала;
Функции секционной резки и обрезки по длине;

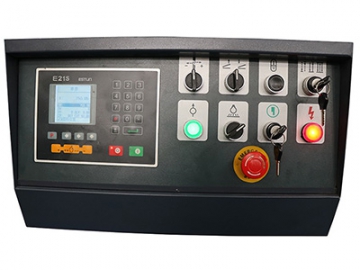

Датчик мощности с цифровым отсчетом.

Применение

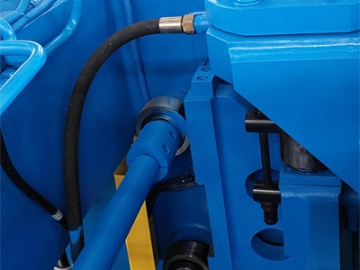

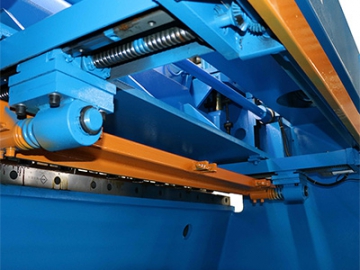

Детальная информация

Опциональные конфигурации

Технические характеристики

No.	Модель (QC11Y)	6x2500	6x3200	6x4000	6x6000	8x2500	8x3200	8x6000
1	Толщина резки (мм)	6	6	6	6	8	8	8
2	Ширина резки (мм)	2500	3200	4000	6000	2600	3200	6000
3	Предел прочности на разрыв режущей пластины (Н/мм3)	450	450	451	452	453	454	455
4	Угол среза (°)	0.5-1.5	0.5-1.5	0.5-1.5	0.5-1.5	0.5-1.5	0.5-1.5	0.5-1.5
5	Диапазон заднего упора (мм)	20-600	20-600	20-600	20-600	20-600	20-600	20-800
6	Длина лезвия (мм)	2600	3300	4100	6150	2600	3300	6150
7	Глубина зева (мм)	80	80	80	80	80	80	80
8	Материал лезвия	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si
9	Мощность главного двигателя (кВт)	7.5	7.5	7.5	11	11	11	15
10	Длина хода (н/мин)	16-35	14-35	10-30	10-30	14-30	12-30	8-20
11	Длина (мм)	3150	3860	1630	6680	3170	3870	5800
12	Ширина (мм)	1500	1810	1900	2200	1700	1810	2150
13	Высота (мм)	1830	1750	1800	2500	1700	1780	2500

No.	Модель (QC11Y)	10x2500	10x3200	10x6000	12x2500	12x3200	12x4000	12x6000
1	Толщина резки (мм)	10	10	10	12	12	12	12
2	Ширина резки (мм)	2600	3200	6000	2500	3200	4000	6000
3	Предел прочности на разрыв режущей пластины (Н/мм3)	450	450	450	150	150	450	450
4	Угол среза (°)	0.5-2.0	0.5-2.0	0.5-1.5	2.5-2.0	0.5-2.0	0.5-2.0	0.5-2.0
5	Диапазон заднего упора (мм)	20-600	20-800	20-1000	20-800	20-800	20-8000	20-1000
6	Длина лезвия (мм)	2600	3300	6150	2600	3300	4100	6150
7	Глубина зева (мм)	80	80	80	80	80	80	100
8	Материал лезвия	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si
9	Мощность главного двигателя (кВт)	15	15	22	15	15	15	30
10	Длина хода (н/мин)	10-25	9-25	6-15	9-25	9-25	6-20	6-15
11	Длина (мм)	3200	3880	6800	3270	3880	4720	6880
12	Ширина (мм)	1730	2000	2350	1900	2000	1850	2380
13	Высота (мм)	1750	2200	2800	2120	2200	2500	2700

No.	Модель (QC11Y)	12x8000	12x9000	16x2500	16x3200	16x4000	20x2500	20x3200
1	Толщина резки (мм)	12	12	16	16	16	20	20
2	Ширина резки (мм)	8000	9000	2500	3200	4000	2500	3200
3	Предел прочности на разрыв режущей пластины (Н/мм3)	450	450	450	450	450	450	450
4	Угол среза (°)	0.5-2.0	0.5-2.0	0.5-2.5	0.5-2.5	0.5-2.5	0.5-3.0	0.5-3.0
5	Диапазон заднего упора (мм)	20-1000	20-1000	20-800	20-800	20-800	20-1000	20-1000
6	Длина лезвия (мм)	8100	9150	2600	3300	3300	2600	3300
7	Глубина зева (мм)	100	100	80	80	80	100	100
8	Материал лезвия	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si
9	Мощность главного двигателя (кВт)	45	45	22	22	22	30	30
10	Длина хода (н/мин)	6-20	5-15	9-20	8-20	8-15	7-20	6-20
11	Длина (мм)	9100	10100	3320	412	4760	3300	4180
12	Ширина (мм)	2800	3000	2100	1980	1900	2050	2100
13	Высота (мм)	3400	3900	2200	2300	2560	2440	2540

No.	Модель (QC11Y)	16x6000	16x8000	16x9000	16x12000	20x6000	20x8000	20x10000
1	Толщина резки (мм)	16	16	16	16	20	20	20
2	Ширина резки (мм)	6000	8000	9000	12000	6000	8000	6000
3	Предел прочности на разрыв режущей пластины (Н/мм3)	450	450	450	450	450	450	450
4	Угол среза (°)	0.5-2.5	0.5-2.5	0.5-2.5	1.0-2.5	0.5-3.0	1.0-2.5	0.5-3.0
5	Диапазон заднего упора (мм)	20-1000	20-1000	20-1000	20-1000	20-1000	20-1000	20-1000
6	Длина лезвия (мм)	6150	8200		12120	6150	8200	6150
7	Глубина зева (мм)	100	100	100	150	100	100	100
8	Материал лезвия	Cr12MoV	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si
9	Мощность главного двигателя (кВт)	37	55	55	2*45	55	2*37	55
10	Длина хода (н/мин)	6-15	5-15	4-15	3-12	4-15	4-15	4-15
11	Длина (мм)	6880	9200	10200	13220	6880	9200	6880
12	Ширина (мм)	2480	3000	3600	4300	2650	3400	2650
13	Высота (мм)	3000	3800	4200	5800	3375	3800	3375

No.	Модель (QC11Y)	20x13000	25x2500	25x3200	25x6000	25x10000	30x6000	16x6000
1	Толщина резки (мм)	20	25	25	25	25	30	16
2	Ширина резки (мм)	13000	2500	3200	6000	10000	6000	6000
3	Предел прочности на разрыв режущей пластины (Н/мм3)	450	450	450	450	450	450	450
4	Угол среза (°)	1.0-2.5	1.0-3.5	1.0-3.5	1-3.0	1-2.5	1-3.0	0.5-2.5
5	Диапазон заднего упора (мм)	20-1000	20-1000	20-1000	20-1000	20-1000	20-1000	20-1000
6	Длина лезвия (мм)	121000	2600	3300	6150	10250	6125	6150
7	Глубина зева (мм)	100	100	100	1000	1000	1000	100
8	Материал лезвия	Cr12MoV	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si	6CrW2Si
9	Мощность главного двигателя (кВт)	2*55	37	37	55	2*55	2*37	45
10	Длина хода (н/мин)	3-10	6-15	5-15	3-12	4-14	3-12	6-15
11	Длина (мм)	14380	3300	4200	7200	11680	7300	6850
12	Ширина (мм)	4300	2400	2400	3000	4000	3800	2450
13	Высота (мм)	6800	3050	3100	3850	5420	4200	3050

Для более детальной информации, пожалуйста, свяжитесь с нашими представителями.
