Крестовина переходная под муфту грувлок
Грувлочное соединение для труб

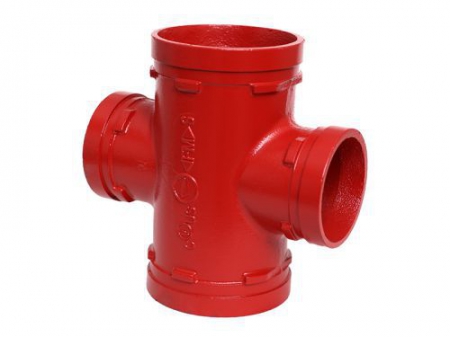

Крестовина переходная под муфту грувлок, также известная как крест грувлока или пазовая крестовина, представляет собой специальный вид фитинга крестообразной формы. Отводное отверстие оснащено патрубком и имеет различную от основного отверстия диаметр. Этот тип крестовины в основном применяется для создания двух отводов для труб, пересекающихся под углом 90 градусов, что позволяет соединять трубы различных диаметров. Переходная крестовина обеспечивает изменение направления труб и приспособление размеров или компонентов трубопроводной системы. Внешняя часть может быть покрыта эпоксидным порошком, горячим цинкованием, краской, дакрометром (неорганическое адгезивное покрытие из цинк) или другими материалами в соответствии с требованиями заказчика.
Переходная крестовина подходит для систем водоснабжения, газопроводов, нефтепроводов в различных отраслях промышленности, строительства, коммунального хозяйства и других областях.
- Доступные размеры: 3×1 дюйм~12×4 дюйм| DN80×25~DN300×100
- Рабочее давление: 300PSI/2.07МПа
- Сертификат: CE
- Покрытие: эпоксидное/оцинкованное
- Цвет: красный/оранжевый/белый и т. д. etc.

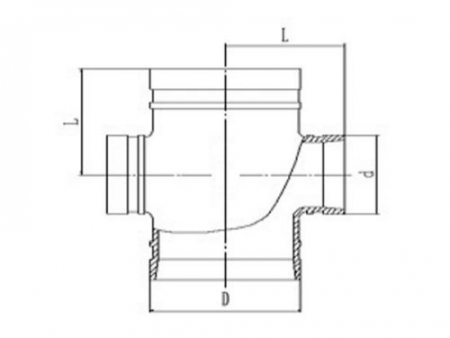

| Номинальный размер | Наружный диаметр трубы. | Габариты | Габариты |
| мм/дюйм | мм/дюйм | L1 мм/дюйм | L2мм/дюйм |
| 65×50 / 2 1/2×2 | 76x60 / 3.000×2.375 | 76 / 3.00 | 76 / 3.00 |
| 100x80 / 4x3 | 114 3x88.9 / 4.500x3.500 | 102 / 4.02 | 102 / 4.02 |
| 150x100 / 6x4 | 165.1 x 114.3 / 6.500x4.500 | 165 / 6.5 | 165 / 6.5 |
| 150x80 / 6x3 | 168.3x88.9 / 6.625x3.500 | 140 / 5.51 | 140 / 5.51 |
| 150x100 / 6x4 | 168.3x114.3 / 6.625x4.500 | 140 / 5.51 | 140 / 5.51 |
