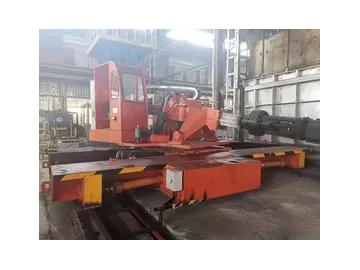

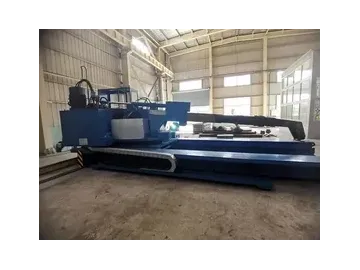

Компания Longyan Machinery производит рельсовые гидравлические ковочные манипуляторы, способные свободно выполнять любое перемещение и размещение поковок весом от 0,3 до 50 тонн – от зоны хранения материалов к нагревательной печи, а затем к ковочному молоту.
Основные компоненты
Тележка, каретка, платформа, рама захвата и т.д.
- Варианты трансмиссии: Полностью гидравлическая или механико-гидравлический гибрид
- Типы захватов: Клещевого типа (для фиксации деталей с боков), охватывающего типа (для обхвата цилиндрических или сложных форм), вилочного типа (для поддонов или плоских заготовок)
| Модель | | | | | | | | | | |
| Номинальная грузоподъемность (кН) | 10 | 20 | 30 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| Трансмиссия | Гибридная, гидравлическая | Гибридная, гидравлическая | Гибридная, гидравлическая | Гибридная, гидравлическая | Гибридная, гидравлическая | Гибридная, гидравлическая | Гидравлическая | Гидравлическая | Гидравлическая | Гидравлическая |
| Диапазон захвата (мм) | 0-800 | 0-1000 | 0-1200 | 0-1400 | 0-1500 | 0-1600 | 0-1800 | 0-2000 | 0-2500 | 0-3000 |
| Высота центра захвата (мм) | 950-1550 | 1025-1625 | 1100-1700 | 250-2150 | 350-2250 | 1500-2500 | 1500-2500 | 1600-2600 | 1600-2600 | 1700-2700 |
| Угол наклона захвата | 7°/вниз к полу | 7°/вниз к полу | 7°/вниз к полу | 7°/вниз к полу | 7°/вниз к полу | 5°/вниз к полу | 5°/вниз к полу | 5°/вниз к полу | 5°/вниз к полу | 5°/вниз к полу |
| Скорость вращения захвата (об/мин) | 5 | 4 | 4 | 3 | 3 | 3 | 2 | 2 | 2 | 2 |
| Угол поворота захвата (°) | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 |
| Скорость перемещения (м/мин) | 60 | 60 | 60 | 50 | 50 | 50 | 40 | 40 | 40 | 40 |
| Рабочее давление (МПа) | 8-12 | 8-12 | 8-12 | 10-16 | 10-16 | 10-16 | 10-16 | 12-16 | 12-16 | 12-16 |
| Мин. установленная мощность (кВт) | 22 | 30 | 37 | 45 | 60 | 75 | 82 | 90 | 100 | 135 |
Примечание: Типы трансмиссий (H-Гибридная, Y-Гидравлическая)
Кроме того, совсем недавно наша компания разработала специальный манипулятор для быстрой ковки, способный с легкостью переносить любые заготовки, закрывая основные потребности клиентов. Данный ковочный манипулятор способен выполнять восемь различных действия, включая: перемещение тележки, перемещение каретки, вращение каретки, выдвижение штока захвата, наклон штока захвата, параллельный подъем/опускание рамы захвата, зажим губок захвата и вращение зажимной головки. Рама основной тележки представляет собой сварную конструкцию с односторонним приводом с питанием от электродвигателя или двигателя внутреннего сгорания. Каретка перемещается вперед и назад по рельсам внутри основной рамы тележки, также приводимая в движение электродвигателем или двигателем внутреннего сгорания. Платформа высокоскоростного ковочного манипулятора способна выполнять вращение на 360° за счет электродвигателя/двигателя внутреннего сгорания и поворотного подшипника и оснащена механической защитой. Шток зажима свободно вращается, а зажимы приводятся в действие масляным цилиндром и двигателем.
