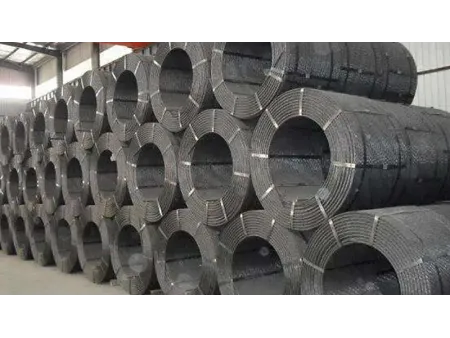

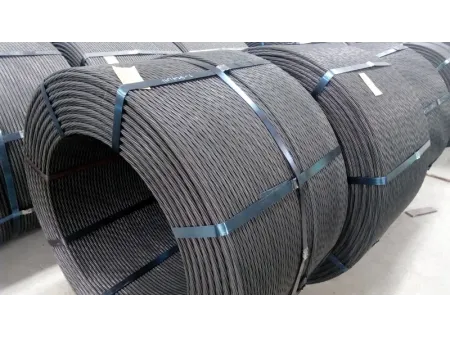

Арматурный канат
Компания RuiTong Steel предлагает широкий ассортимент стальных арматурных канатов, представляющих собой витой стальной трос, состоящий из высокопрочных стальных проволок, и доступных как в связанной системе постнапряженного армирования, так и в несвязанной. Такие канаты значительно улучшают армирование предварительно напряженных железобетонных конструкций. Арматурные канаты незаменимы при укреплении большепролетных железнодорожных и шоссейных мостов, крупных мостовых переходов, укрытий, зданий, плотин, фундаментов, крупных бетонных резервуаров, кран-балок, анкерных систем, многоэтажных промышленных зданий и многого другого. Они также используются при строительстве дорог, опор ЛЭП, водонапорных башен и других гражданских сооружений, значительно повышая их сопротивление разрыву.
Производимые из высокоуглеродистой стали, наши арматурные канаты демонстрируют низкое снижение внутреннего напряжения и стабильные свойства модуля продольной упругости, обеспечивая прочное сцепление с бетоном. Использование таких канатов в различных проектах подчеркивает их важность в современном строительстве и инженерии.
Наши полностью протестированные и соответствующие всем международным стандартам арматурные канаты готовы поддержать ваши самые амбициозные архитектурные и инфраструктурные проекты.
- Стандарты: ASTM A416
- Материал: 250/270 (82B/77B)
- Конструкция: 1×7 и 1×19
- Направление укладки: в левую или правую сторону

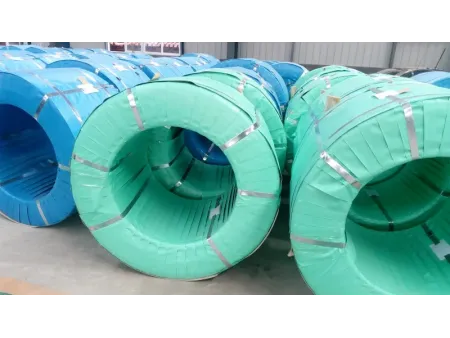

- Упаковка: экспортная антикоррозийная упаковка

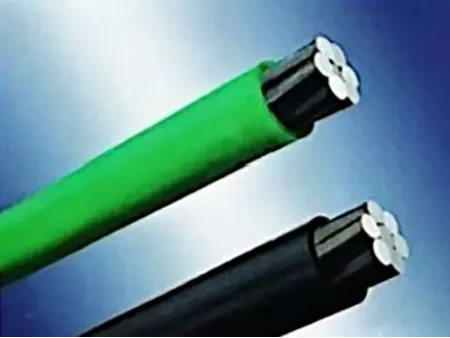

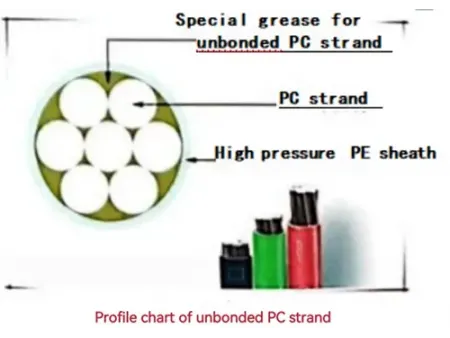

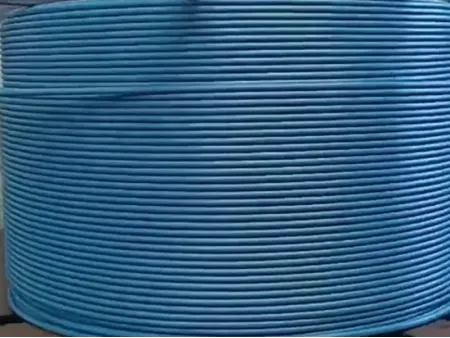

Несвязанный арматурный канат покрыт антикоррозийной смазкой и заключен в оболочку из полиэтилена высокой плотности (HDPE). Такая специализированная конструкция не только защищает канат от воздействия окружающей среды, но и обеспечивает свободу его движения внутри оболочки, что имеет решающее значение для компенсации усилий растяжения и сжатия при работе с предварительно напряженным бетоном. По умолчанию цвет оболочки черный, что является стандартным нейтральным вариантом оболочки, подходящим для любых видов конструкций. Однако, мы понимаем, что для определенных проектов может потребоваться различная визуальная интеграция. Поэтому наша компания предлагает индивидуальную цветовую гамму оболочки по запросу каждого клиента. Любые добавляемые красители тщательно отбираются нашими экспертами, гарантируя сохранение всех защитных свойств и структурной целостности оболочки.
- Стандарты: ASTM A416
- Материал: 250/270 (82B/77B)
- Конструкция: 1×7 и 1×19
- Направление укладки: в левую или правую сторону
- Упаковка: экспортная антикоррозийная упаковка
Конструкция | Условный диаметр (мм) | Допуск по диаметру (мм) | Условная площадь поперечного сечения (мм²) | Теоретический вес на метр (г/м) | Удлинение центрального диаметра проволоки (%) |
1×7 | 9.50 (9.53) | 0.30 -0.15 | 54.8 | 430 | ≥2.5 |
11.10 (11.11) | 74.2 | 582 | |||
12.70 | 0.40 -0.15 | 98.7 | 775 | ||
15.20 (15.24) | 140 | 1101 | |||
15.70 | 150 | 1178 | |||
17.80 (17.78) | 191 (189.7) | 1500 | |||
18.90 | 220 | 1727 | |||
21.60 | 285 | 2237 | |||
(1×7)I | 12.70 | 0.40 -0.15 | 98.7 | 775 | |
15.20 (15.24) | 140 | 1101 | |||
(1×7)C | 12.70 | 0.40 -0.15 | 112 | 890 | |
15.20 (15.24) | 165 | 1295 | |||
18.00 | 223 | 1750 |
Конструкция | Оценка | Условный диаметр (мм) | Условная площадь поперечного сечения (мм²) | Вес арматурного каната (кг/1000м) | Мин. разрывное усилие (кН) | Удлинение (%) | Скорость релаксации за 1000ч | |
Начальная нагрузка составляет 70% от условной макс. нагрузки | Начальная нагрузка составляет 80% от условной макс. нагрузки | |||||||
1×7 | 250 | 6.4 | 23.2 | 182 | 40.0 | ≤3.5 | ≤2.5 | ≤3.5 |
7.9 | 37.4 | 294 | 64.5 | |||||
9.5 | 51.6 | 405 | 89.0 | |||||
11.1 | 69.7 | 548 | 120.1 | |||||
12.7 | 92.9 | 730 | 160.1 | |||||
15.2 | 139.4 | 1094 | 240.1 | |||||
270 | 9.53 | 58.4 | 432 | 102.3 | ≤3.5 | ≤2.5 | ≤3.5 | |
11.11 | 74.2 | 582 | 137.g | |||||
12.70 | 98.7 | 775 | 183.7 | |||||
13.20 | 107.7 | 844 | 200.2 | |||||
15.24 | 140.0 | 1102 | 260.7 |
Конструкция | Условный диаметр (мм) | Условный предел прочности при растяжении (МПа) | Нормативное значение макс. силы (кН) (≥) | Макс. значение макс. силы (кН) | 0,2% Предела текучести (кН) (≥) | Макс. сила удлинения (L≥500 мм) 4/% | Свойство релаксации напряжения | |
Начальная нагрузка, эквивалентная фактической макс. силе (%) | Скорость релаксации напряжения за 1000ч (%) | |||||||
1×7 | 15.20 (15.24) | 1470 | 206 | 234 | 181 | ≥3.5 | 70 80 | ≤2.5 ≤4.5 |
1570 | 220 | 248 | 194 | |||||
1670 | 234 | 262 | 206 | |||||
9.50 (9.53) | 1720 | 94.3 | 105 | 83.0 | ||||
11.10 (11.11) | 128 | 142 | 113 | |||||
12.70 | 170 | 190 | 150 | |||||
15.20 (15.24) | 241 | 269 | 212 | |||||
17.80 (17.78) | 327 | 365 | 288 | |||||
18,90 | 1820 | 400 | 444 | 352 | ||||
15.70 | 1770 | 266 | 296 | 234 | ||||
21.60 | 504 | 561 | 444 | |||||
9.50 (9.53) | 102 | 113 | 89.8 | |||||
11.10 (11.11) | 1860 | 138 | 153 | 121 | ||||
12.70 | 184 | 203 | 162 | |||||
260 | 288 | 229 | ||||||
15.70 | 279 | 309 | 246 | |||||
17.80 (17.78) | 355 | 391 | 311 | |||||
18.90 | 409 | 453 | 360 | |||||
21.60 | 530 | 587 | 466 | |||||
9.50 9.53 | 1960 | 107 | 118 | 94.2 | ||||
11.10 (11.11) | 145 | 160 | 128 | |||||
12.70 | 193 | 213 | 170 | |||||
15.20 (15.24) | 274 | 302 | 241 | |||||
1×71 | 12.70 | 1860 | 184 | 203 | 162 | |||
15.20 (15.24) | 260 | 288 | 229 | |||||
(1×7)C | 12.70 | 1860 | 208 | 231 | 183 | |||
15.20 (15.24) | 1820 | 300 | 333 | 264 | ||||
18.00 | 1720 | 384 | 428 | 338 |
Конструкция | Условный диаметр (мм) | Условный предел прочности при растяжении (МПа) | Нормативное значение макс. силы (кН) (≥) | Макс. значение макс. силы (кН) | 0,2% Предела текучести (кН) (≥) | Макс. сила удлинения (L≥500 мм) 4/% | Свойство релаксации напряжения | ||
Начальная нагрузка, эквивалентная фактической макс. силе (%) | Скорость релаксации напряжения за 1000ч (%) | ||||||||
1×19S (1 9 9) | 28.6 | 1720 | 915 | 1021 | 805 | ≥3.5 | 70 80 | ≤2.5 ≤4.5 | |
17.8 | 1770 | 368 | 410 | 334 | |||||
19.3 | 431 | 481 | 379 | ||||||
20.3 | 480 | 534 | 422 | ||||||
21.8 | 554 | 617 | 488 | ||||||
28.6 | 942 | 1048 | 829 | ||||||
20.3 | 1810 | 491 | 545 | 432 | |||||
21.8 | 567 | 629 | 499 | ||||||
17.8 | 1860 | 387 | 428 | 341 | |||||
19.3 | 454 | 503 | 400 | ||||||
20.3 | 504 | 558 | 444 | ||||||
21.8 | 583 | 645 | 513 | ||||||
1×19W (1 6 6/6) | 28.6 | 1720 | 915 | 1021 | 805 | ||||
1770 | 942 | 1048 | 829 | ||||||
1860 | 990 | 1096 | 854 |
- Обработка поверхности
- Формирование катанки
- Волочение
- Термообработка
- Охлаждение водой
- Предварительное напряжение проволоки
- Скрутка
- Термическая обработка
- Охлаждение водой
- Предварительное напряжение стального каната
- Упаковка
- Натягивание оболочки
- Охлаждение водой
- Формирование несвязанного арматурного каната
- Транспортировка
