Композитная кабельная муфта для наружного применения, 72.5кВ-252кВ

Запрос цены

О нас: http://woercableaccessories.ru/5-1-5-outdoor-composite-cable-termination.html

Область применения

Модель: WYJZWFY4
Подходит для использования вне помещений с классом загрязнения IV
Номинальное напряжение: 72.5кВ (применимо для120-1600мм²)
126кВ (применимо для240-1600мм²)
145кВ (применимо для240-1600мм²)
252кВ (применимо для400-2500мм²)

Скачать

Общие сведения

Конус напряжения в кабельной муфте изготовлен из импортного EPDM путем литья под давлением резины и удерживается на месте пружинным конусом для решения проблем, вызванных релаксацией, вызванной старением; покрытие натяжного конуса изолирует конус от изолирующего наполнителя, обеспечивая хороший контакт между нагрузочным конусом и наружным полупроводящим слоем кабеля. Это гарантирует долговременную и стабильную работу кабельной заделки;
Концевая заделка кабеля выполнена из многослойной герметизирующей структуры, что исключает просачивание воды и утечку масла в процессе эксплуатации;
Наружный изолятор кабельной заделки имеет дождевые навесы разного размера, что позволяет свести к минимуму возможность загрязнения и протечек;
Наружный изолятор с навесами из силиконовой резины обладает свойствами защиты от ультрафиолетовых лучей, защиты от старения и защиты от взрыва, а вес составляет менее половины фарфорового наконечника;
Стандарт испытаний IEC 60840, GB/T 11017, IEC 620607 и GB/T 18890;

Технические характеристики кабельного наконечника

Макс. линейное напряжение	Номинальное сечение кабеля	Расстояние между проушинами C (мм)	Соединительное отверстие наконечникаQ (мм)	Ширина зажимной части кабельного наконечникаD (мм)	Длина зажимной части кабельного наконечника L (мм)
72.5кВ	120 мм²-400 мм²	35	14	63	80
	500 мм²-800 мм²	45	14	80	100
	1000 мм²-1600 мм²	50	17	100	110
126кВ-145кВ	240 мм²-400 мм²	35	14	63	80
	500 мм²-800 мм²	45	14	80	100
	1000 мм²-1600 мм²	50	17	100	110
252кВ	400 мм²-800 мм²	45	14	80	100
	1000 мм²-1600 мм²	50	17	100	110
	2000 мм²-2500 мм²	50	18	125	140

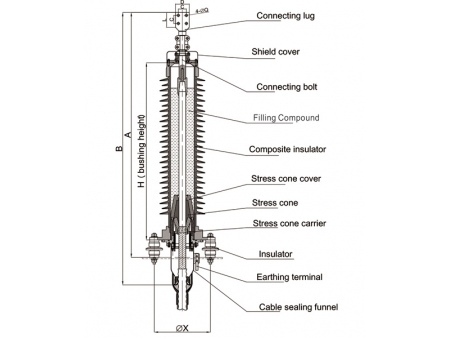

Размеры заделки кабеля

Макс. линейное напряжение	H (мм)	А (мм)	B (мм)
72.5кВ	1100	1600	1820
126кВ	1400	1900	2120
145кВ	1580	2080	2300
252кВ	2700	3210	3395

Монтажные размеры опорной пластины

Макс. линейное напряжение	N (мм)	М (мм)	К (мм)	U (мм)	X (мм)
72.5кВ-145кВ	21	30	270	318	450
252кВ	32	40	450	566	800

Обратите внимание при размещении заказа:

Конфигурация кабеля и площадь поперечного сечения заземляющего провода должны быть указаны при заказе.
Свяжитесь с нашим менеджером по продажам для обсуждения любых особых требований перед размещением заказа.
