Автоматическая паяльная машина распределительной коробки

Автоматическая паяльная машина распределительной коробки
Запрос цены

Используется для автоматической пайки распределительной коробки солнечных панелей

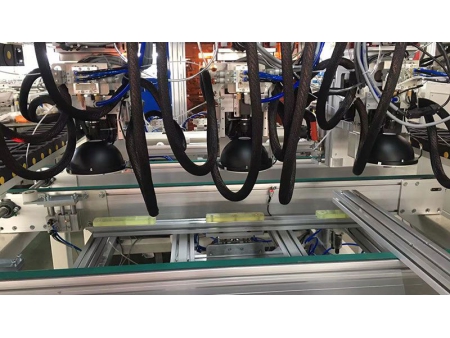

Автоматическая паяльная машина распределительной коробки - это эффективная машина, используемая для быстрой и точной пайки распределительной коробки. Обладая высокой точностью и стабильностью, паяльная машина может обрабатывать различные типы солнечных панелей с меньшими затратами на эксплуатацию. Паяльная машина распределительной коробки является неотъемлемой частью линии производства солнечных модулей.

Технические параметры
Пункт Параметры
Размер панели (1,680-2,650)*(992-1,500)мм
Тип панели Одинарное стекло, двойное стекло и черепица
Время цикла ≤22с
Число хранящихся распределительных коробок 120 комплектов
Загрузка распределительных коробок Вручную
Функция формирования шин Да
Высота транспортировки 950±50мм
Пайка Пайка горячим давлением или резистивная пайка
Тестировка качества пайки CCD
Диапазон температуры пайки 350~370℃
Диапазон температурного колебания ±10℃
Количество стержней Одинарная паяльная насадка: 3-стержня
Срок службы паяльной насадки ≥30,000 [E1] циклы (с формой); ≥50,000 циклы (без формы)
Точность позиционирования пайки ±0.5мм
Время переналадки ≤15мин
Напряжение 380В
Мощность 40кВт (с формой); 35кВт(без формы)
Давление воздуха 0.6-0.8МПа
Отвод воздуха Да
Програмный контроллер (PLC) Шнайдер (Schneider)
Коэффицент использования ≥98.5%
Особенности
  • Паяльная машина имеет функции установки распределительной коробки, перекрытия шин, пайки шин и проверки пайки;
  • Высокая совместимость, поддерживаемая тремя механизмами пайки;
  • Камера видеоопределения CCD используется для обнаружения положения пайки, а паяльная насадка может автоматически корректировать положение сварки, повышая точность сварки;
  • Камера видеоопределения CCD для проверки качества пайки;
  • Простая эксплуатация и удобное переключение повышают производительность;
  • Компактная конструкция, маленькая площадь и высокая производительность по стоимости.
