Инверторный волочильный стан

Инверторный волочильный стан
Инверторный волочильный стан
Инверторный волочильный стан
Запрос цены

SA-DLS-100

Устройство для волочения и сокращения диаметра тянутой проволоки

  • Скорость волочения 300 м/мин
  • Диаметр барабана 560 мм
  • Внутренний диаметр бухты проволоки 3.0-5.0 мм

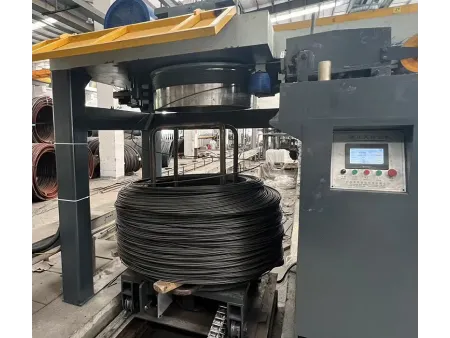

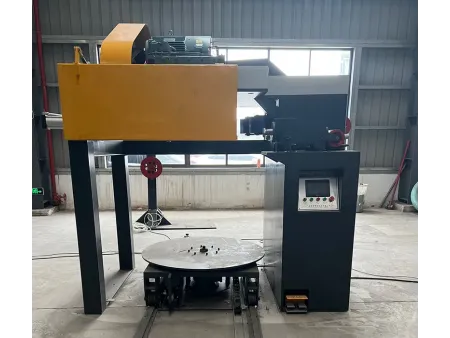

Компания Siao предлагает волочильный стан инверторного вертикального типа. Это уникальное устройство выполняет две важные функции - волочение (сокращение диаметра бухты проволоки) и намотку проволоки в бухты (для фиксации бухты). Достижение сверхтонких диаметров проволоки часто начинается с однопроходного процесса волочения, способного уменьшить металлическую проволоку до 0.01 мм с размерными допусками ±0.01 мм.Инверторный вертикальный волочильный стан широко используется компаниями, производящими проволоки из низкоуглеродистой стали (Q195, Q235, 1008, 1006), а также другие мягкие и гибкие металлические материалы.

Применение

Волочильный станок может использоваться как самостоятельное оборудование, так и в составе линии при производстве винтов, гаек, шайб, гвоздей, проволочной сетки, расщепленных проводов и железной проволоки общего назначения.

Характеристики
  • Тип: инверторный вертикальный
  • Габариты (Д×Ш×В): 4×2.3×2.3 м
  • Диаметр барабана : 560 мм
  • Мощность двигателя:: 22 кВт
  • Внутренний диаметр бухты проволоки: 3.0-5.0 мм
  • Скорость волочения: 300 м/мин
  • Материалы устройства: рама изготовлена из стандартной конструкционной стали; панели и двери из холоднокатонного металлического листа с окрашенной поверхностью
Особенности
  • Использует матрицы из карбида вольфрама, PCD или с нанопокрытием с высокой износостойкостью и длительным сроком службы; быстрая смена матрицы поддерживает несколько размеров проволоки
  • Автоматическая и интеллектуальная система управления со встроенным ПЛК и сенсорным экраном; регулирует скорость волочения и натяжение для непрерывной работы с малым вмешательством
Основные компоненты и функции
  • Отдатчик: Однослойная отдающая стойка с автоматическим контролем натяжения и отклонения для предотвращения запутывания проволоки. Включает автоматическое обнаружение обрыва и запутывания проволоки, что обеспечивает бесперебойную работу. Поддерживает несколько методов отдачи: активный или пассивный.
  • Модуль волочения: Система привода сердечника с двигателем переменной частоты и редуктором. Оснащен двухслойными кабестанами, покрытыми карбидом вольфрама, и коробкой волок. Приводится в действие преобразователем частоты для достижения точного натяжения проволоки.
  • Диапазон диаметров проволоки: тип 600 обрабатывает проволоку от φ8,0 до φ4,5, а тип 800 обрабатывает от φ14,0 до φ7. Доступны дополнительные конфигурации для соответствия различным спецификациям проволоки и производственным потребностям.
  • Выходная мощность: зависит от размера шпиля
  • Блок управления: система Siemens PLC со встроенным интерфейсом HMI для мониторинга в реальном времени силы тяги, скорости, веса и параметров спецификации.
