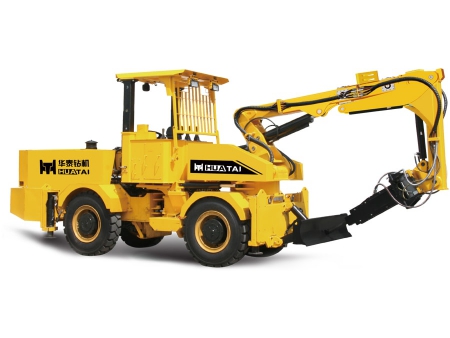

Кровлеоборочная машина KQ311
Наша кровлеоборочная машина KQ311 оснащена дизельным двигателем и, в основном, применяется для оборки кровли и боковых поверхностей горных выработок и тоннелей. Телескопический рабочий орган оснащен гидравлическим молотом и механизмом перемещения, приводимым в движение вращающимся масляным цилиндром. Точное прицеливание рабочего органа обеспечивается вращением инструмента для оборки кровли на 360° и рядом функций стрелы, управляемой оператором при помощи двух джойстиков. Рабочее давление в гидросистеме создаётся двумя аксиально-поршневыми насосами с переменной производительностью, которые отличаются чрезвычайно низким теплообразованием и обеспечивают равномерную и стабильную работу гидросистемы, гарантируя максимальную производительность. Специальная компактная конструкция установки позволяет минимизировать эксплуатационные расходы, быстро и эффективно удалять обломки горной массы с нарушенной структурой, обеспечивая безопасность дальнейшего ведения горных работ.
Кровлеоборочная машина (скалер) KQ311 обеспечивает непревзойденную безопасность и производительность работ при проведении механизированной оборки кровли в ограниченном пространстве выработок малого сечения. Смонтированная на поворотном устройстве стрела позволяет при проведении операций по механизированной оборке располагать машину параллельно бортам выработки. Такое положение дает возможность производить оборку кровли в выработках малого сечения, при этом расположение оператора в задней части установки обеспечивает его безопасность за счет удаления из рабочей зоны.
- Радиус действия
- Габаритные размеры
- Радиус поворота
Габаритные размеры | Длина 8800 мм | Гидравлический молот | SOOSAN SB30 |
Ширина 1750мм | Сила удара | 350J | |
Высота 2650 мм | Ударная частота | 550-950Гц | |
Масса установки | 12000 кг | Ударная волна | 25-40л/мин |
Двигатель | Cummins QSB3.9-C80-31 | Рабочее давление | 90-125бар |
Мощность/скорость | 60 кВт/2200 об/мин | Угол поворота | ±30° |
Очистка выхлопных газов | Выхлопной катализатор | Угол наклона рабочего органа | 45° |
Привод | Закрытый гидравлический полный привод | Угол подъема среднего сегмента рабочего органа | 60° |
Угол наклона переднего сегмента рабочего органа | 95° | ||
Угол поворота | ±6° | Угол наклона гидравлического молота | 120° |
Колеса | 11.00-20 | Угол поворота цилиндра | ±90° |
Угол поворота | ±35° | Расстояние выдвижения буровой стрелы | 1200мм |
Радиус разворота (внутренний/внешний) | 3510/5610 | Максимальная рабочая высота | 8300мм |
Ходовой тормоз | Гидростатический тормоз | Максимальная рабочая ширина | 8800мм |
Максимальная скорость движения | 10км/ч | Угол наклона кабины | 15° |
Преодолеваемый подъем | 25%(14°) | Мощность водяного насоса | 0.5кВт |
Колесная база | 3200мм | Производительность водяного насоса | 2л/мин |
Ширина хода | 1400мм | Высота подъема кабины | 400мм |
Дорожный просвет | 300мм |
