Машина для возведения анкерной крепи KM311
Машина МВК на универсальном самоходном шасси, предназначена для механизации возведения винтовой анкерной крепи в горных выработках рудников и способна проходить через туннели шириной 2,5 метра и высотой 2,2 метра. Она способна возводить анкерную крепь в туннелях, ширина которых составляет более 2,5 метров, а высота - более 3 метров.
1. Возведение анкерной крепи
Выдвигающаяся аппарель на двух станциях оснащена кассетой с емкостью 10 анкеров, а также дополнительным модулем установки защитной сетки. Машина способна выполнять следующие задачи: бурение, плетение и установку анкеров.
2. Высокая безопасность
Рабочее место оператора расположение вдали от опасной зоны. Высокопрочный козырек над оператором обеспечивает дополнительную защиту.
3. Высокая эффективность
ударный поршень оптимизирует эффективность передачи ударной волны, что способствует более глубокому проникновению бура при меньших затратах на замену расходных частей.
4. Хороший обзор для оператора
Специальная конструкция буровой установки обеспечивает хороший обзор для оператора как при движении, так и при бурении, а полноприводное сбалансированное шасси позволяет машине беспрепятственно передвигаться по узким туннелям и труднопроходимой поверхности.
5. Широкое пространство
Большое пространство для маневра и высокая степень автоматизации установки облегчает процесс управления, повышая точность и скорость бурения.
6. Простое и удобное техническое обслуживание
Все важные детали защищены от вредного воздействия внешней среды. Эффективная конструкция буровой установки с легким доступом к основным частям обслуживания, делает техническое обслуживание легким и удобным.

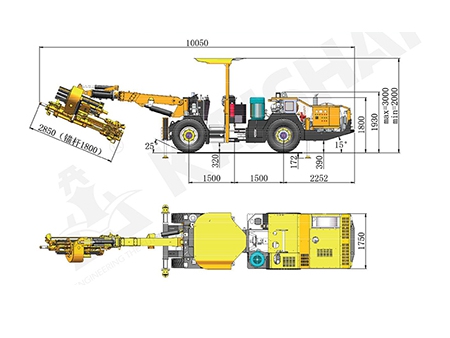

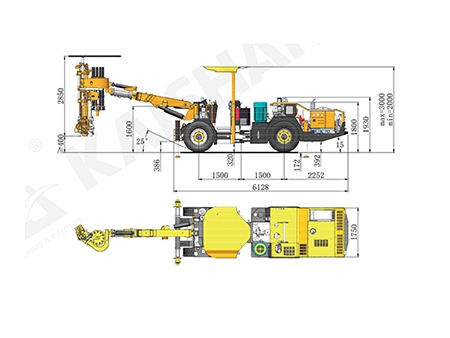

- Размеры

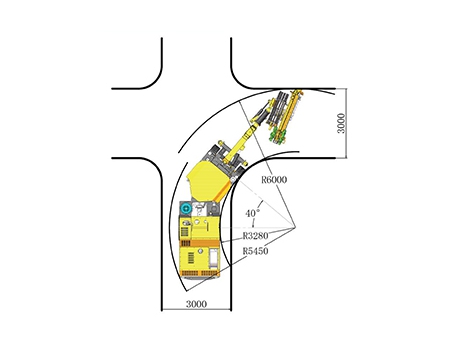

- Радиус поворота
- Зона покрытия
1. Габаритные размеры и масса установки
Длина | 10700мм |
Ширина | 1750мм |
Высота | 2000/3000мм |
Общая масса | Около 12000кг |
Скорость движения по прямой поверхности | 10км/ч |
Преодолеваемый подъем | 25%(14°) |
Воздушный компрессор | 1×JN5 | Расход масла для смазки | 180-250 г/ч |
Производительность компрессора | 0.5м3/мин | ||
Давление | 6-8 бар | Водяной насос | 1×CR3 |
Устройство смазки стержня-хвостовика | Электронный насос с импульсной смазкой | Мощность | 1.5кВт |
Расход сжатого воздуха на смазку | 0.3м3/мин | Производительность водяного насоса | 3м3/ч |
Защита оператора | соответствует стандартам защиты ROPS & FOPS |
Дизельный двигатель | Cummins QSB3.9 /60кВт/2200об/мин илиDEUTZ TD2011L04I/57.6кВт/2600об/мин | Аварийный тормоз | масляный тормоз |
Очистка выхлопных газов | Выхлопной катализатор | Парковочный тормоз | многодисковый тормоз «мокрый» (на масле) |
Привод | Полный привод / коробка передач | Топливный бак | 60л |
Бурение | Установка анкеров | |
Долото | 1×HC25/R32 | 1×HC25/R32 |
Сила удара | 8кВт | 8кВт |
Ударная волна | 65л/мин | 65л/мин |
Ударное давление | 150бар | 150бар |
Максимальное вращательное давление | 175бар | ------ |
Ударная частота | 55-65Гц | 55-65Гц |
Крутящий момент | 325Нм | ------ |
Диаметр отверстий | 32-51мм | |
Амплитуда вращения аппарели | 360° | |
Расстояние выдвижения | 480мм | |
Максимальная высота тоннеля | Длина буровой стрелы 1500мм |
Двигатель | 45кВт |
Удар / Подача / Позиционирование | Аксиально-поршневой насос переменного рабочего объема |
Вращение | Шестеренчатый насос |
Точность фильтрации | 10 мкм |
Гидравлический масляный бак | 240л |
Гидравлический охладитель | Водяной кулер |
Рабочее напряжение | 380В |
Частота | 50Гц |
Способ зажигания | Звезда-треугольник |
Кабельный барабан | 1×K440 |
Кабельная емкость барабана | 100м |
Диаметр кабеля | φ28мм |
Спецификация кабеля | 3×25 3G6 |
