Пневматические клапаны 2/2-ходовые, латунные
Запрос цены
Серия 2Q
- Прямого действия / двустороннего действия
- Размер присоединения: 3/8"–2"
- Температура рабочей среды: от -5°C до 180°C
- Рабочее давление: 0–1.0МПа
- Рабочие среды: вода, воздух, масло, газ
Пневматические клапаны серии предназначены для применения в широком спектре отраслей, включая нефтегазовую и химическую промышленность, горнодобывающий и металлургический сектор, нефтехимию, фармацевтику, пищевое производство, промышленную мойку, автомобильные окрасочные линии и общее машиностроение. Клапаны разработаны для работы во взрывоопасных, коррозионно-активных средах и при широком температурном диапазоне (от −10°C до 180°C). Серия 2Q обеспечивает стабильную и безопасную работу даже в условиях ограниченного монтажного пространства, где электрические клапаны не соответствуют требованиям по безопасности или производительности.2Q
Преимущества
- Взрывобезопасный пневматический привод без электрических компонентов, полностью исключающий риск искрообразования
- Шток и поршень с PTFE-покрытием обеспечивают высокую коррозионную стойкость при работе с агрессивными средами (вода, газ, жидкости)
- Компактная конструкция привода — на 30–50% меньше аналогичных изделий, что существенно экономит монтажное пространство
- Модульная конструкция позволяет выполнять быструю разборку без инструмента и замену привода менее чем за одну минуту
- Низкое пусковое давление и высокая чувствительность закрытия гарантируют надежную герметизацию и установку в любом направлении потока
- Доступны исполнения двустороннего действия и с пружинным возвратом (одностороннего действия) для различных требований по аварийному положению
- Оптимизированный канал потока и прецизионная обработка обеспечивают стабильное срабатывание во всем диапазоне давления и длительный срок службы

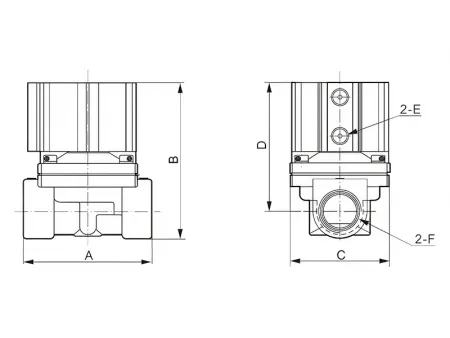

Размеры (мм)
| Модель | A | B | C | D | E | K (G) |
| | 66 | 83 | 57 | 70.5 | M5 | 1/4" |
| | 66 | 83 | 57 | 70.5 | M5 | 1/2" |
| | 92 | 108 | 78 | 87.5 | 1/8" | 3/4" |
| | 92 | 108 | 78 | 87.5 | 1/8" | 1" |
| | 125 | 125 | 95 | 100.5 | 1/4" | 11/4" |
| | 125 | 131 | 95 | 102.5 | 1/4" | 11/2" |
| | 168 | 152 | 125 | 117 | 1/4" | 2" |
Характеристики
| Категория | | ||
| Приницп действия | прямого действия | Размер присоединения | 3/8"–2" |
| Серия | 2Q | Функция | двустороннего действия |
| Материал корпуса | латунь | Электрическое подключение | не требуется |
| Метод управления | пневматическое управлениеl | Класс защиты | IP65 |
| Рабочее давление | 0-1.0МПа | Тип монтажа | с использованием кронштейна |
| Материал уплотнений | PTFE | Рекомендуемое положение установки | горизонтальное |
| Температура рабочей среды | от -5℃ до 180℃ | Тип резьбы | BSP, NPT |
