Линия профилирования ободьев (Профилегибочный станок)

Запрос цены

О нас: http://accurlcnc.ru/bending-center.html

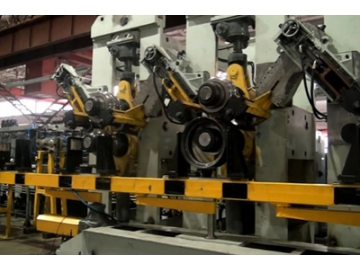

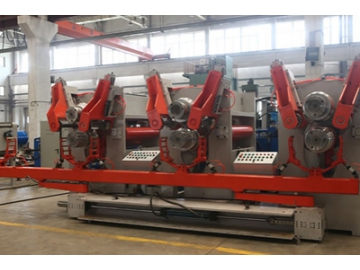

Вальцовочный станок (линия профилирования ободьев, профилегибочный станок) обрабатывает обод колеса. Зачастую профилировка обода состоит из трех процессов. Каждый процесс выполняется на отдельном вальцовочном станке, включающую в себя основную машину, гидравлическую систему, систему управления ПЛК, устройство загрузки и выгрузки, и систему смазки.

Технологическая схема

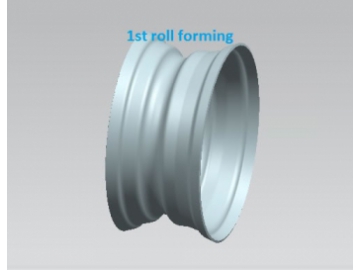

Первая профилировка листового металла на роликовой листогибочной машине

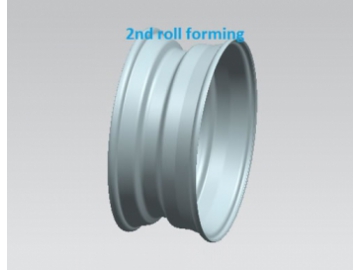

Вторая профилировка листового металла на роликовой листогибочной машине

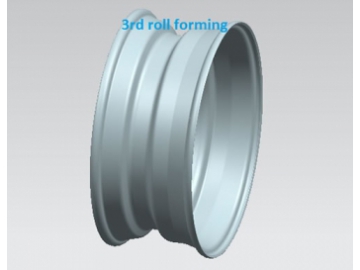

Третья профилировка листового металла на роликовой листогибочной машине

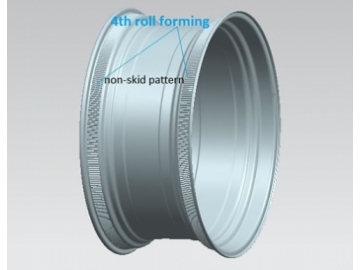

Четвертая профилировка для создания рисунка, предохраняющего от скольжения

Характеристика

Быстрая смена матрицы в течение 30 минут благодаря разборной конструкции.
Линии про производству колесных дисков маленького и большого размеров используют 3 вальцовочных станка для выполнения процесса профилирования благодаря автоматическим механизмам загрузки и разгрузки.
Экономия времени и увеличение производительности благодаря одновременной загрузке и выгрузке при помощи 3 процессов и 4 рабочих позиций.
Ручное и автоматическое управление главной машиной осуществляется благодаря раздельной конструкции устройства загрузки и выгрузки.
Профилегибочные штампы могут быть симметричны или асимметричны в соответствии с требованиями к обработке.
Гидравлический привод обеспечивает работу верхнего и нижнего шпинделя. Автоматическая регулировка скорости верхнего и нижнего валков в процессе работы.
Обеспечение равномерной нагрузки на поверхность и гарантия высокой точности обработки благодаря регулировки угла наклона и осевого направления шпинделя.
Возможность регулировки расстояния между верхним и нижним шпинделями, и скорости подачи.
Возможность регулировки длины хода бокового направляющего ролика.

Параметры

№	Наименование		Данные
1	Модель		GX-23/300	GX-45/600	GX-48/800
2	Усилие профилирования		230 кН	400 кН	500 кН
3	Мощность мотора гидравлической системы		62,5 кВт	82,5 кВт	165 кВт
4	Длина матрицы на шпинделе		350мм	670мм	900мм
5	Скорость вращения шпинделя		220 об / мин	220 об / мин	220 об / мин
6	Материал и размер шпинделя		40Cr, 140 мм	40Cr, 200 мм	40Cr, 220 мм
7	Расстояние между верхним и нижним шпинделем		240~380мм	340~480	380~520
8	Ход нижнего шпинделя		140мм	140мм	140мм
9	Скорость подачи нижнего шпинделя		2 ~ 10 мм / с	2 ~ 10 мм / с	2 ~ 10 мм / с
10	Регулируемый угол наклона нижнего шпинделя		-0.35 ° ~0.17 °	±0.35°	±0.35°
11	Боковой направляющий ролик (линейный)	Ход	100мм	140мм	160мм
		Регулировка	50мм	50мм	50мм
12	Максимальный диаметр направляющего валика		200мм	220мм	240мм
13	Номинальное входное напряжение		380В	380В	380В
14	Номинальная входная мощность		62,5 кВт	82,5 кВт	165 кВт
15	Поперечное сечение сетевого шнура (медь)		Одножильный, 70м2 (3 2)	Одножильный, 90 м2 (3 2)	Одножильный, 180 м2 (3 2)
16	Расход воды на гидравлической системы		2000 л / ч	3000 л / ч	4000 л / ч
