NCM-560

Оборудование профилирования для производства металлического дверного полотна с прокатными валами на одной стороне

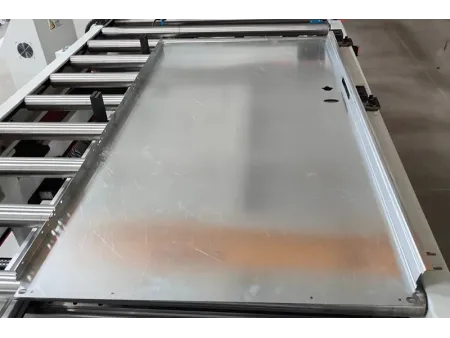

Станок для профилирования NCM-560 предназначен для формования части замка/петли на передней и задней панелях дверного полотна. После формования одной стороны дверной панели, всего лишь вручную сдвинув панель, начинается процесс прокатки другой стороны. Станок использует полностью автоматическую технологию прокатки с одной пресс-формой, а также управляется одним персоналом. Максимальная скорость прокатки для производства панелей может достигать 12 м/мин. Кроме того, имеется функция для придания внешнего вида листового металла.

Применение

Защитные двери
Противопожарные двери
Медицинские двери
Двери для чистых помещений

Технические характеристики

Толщина материала	0.5-1.0 мм (настраиваемая)
Ширина материала	400-1200 мм (настраиваемая)
Скорость производства	8-12 м/мин, регулируемая
Мощность	7.5-11 кВт, в зависимости от конфигурации продукта

Особенности

Единая прокатная часть с двумя пресс-формами, способна выполнять профилирование двух различных форм одновременно.
Профилегибочный станок позволяет получать формы, которые невозможно получить путем гибки/отбортовки.

Детали

Основная рама станка
Основная рама сварена из квадратных труб, а сварная конструкция прошла профессиональный анализ напряжений.
Секция профилирования изготовлена из крупной плиты Q235 и обработана портальным фрезерным станком с ЧПУ.
Для обеспечения горизонтальности профилирования, между формующей секцией и нижней рамой установки добавлена стальная плита толщиной 20 мм.
Прокатная часть
Конструкция с прокатными валами с одной стороны и двумя пресс-формами позволяет проводить профилирование двух различных форм за одну операцию.
Все формы валков обрабатываются с использованием токарного станка с ЧПУ, термообработки и процесса тонкой обработки с ЧПУ, что обеспечивает более высокую округлость формы и долговечность.
Устройство трансмиссии
Станок для профилирования оснащен встроенным передаточным устройством, которое предотвращает падение мусора и травму рук персонала.
Расположенный внутри рамы станка двигатель и коробка передач помогают экономить занимаемое место.
Электрическая система контроля
Все процессы станка для профилирования управляются системой ПЛК, а системы Delta/Siemens/ Mitsubishi являются опцией.

Индивидуальные решения для производства металлических дверей
