NCM-400

Оборудование профилирования для производства металлических дверных рам, толщина листа 0.6-1.8 мм

Станок для профилирования металлической дверной рамы NCM-400 может быть использован для формовки различных типов дверных рам из обычной и нержавеющей стали. Кроме того, наш станок выполняет функцию обработки листового металла толщиной 0.6-1.8 мм и шириной 100-400 мм, преобразуя из них дверные рамы различных форм в соответствии с длиной и требований поперечного сечения. Данный станок имеет производственную скорость 0-10 м/мин. Наша установка профилирования требует наличие всего одного персонала для управления, а также может выполнять различные методы резки. Такое преимущество позволяет одной установке полностью выполнять производство всей дверной рамы.

Применение

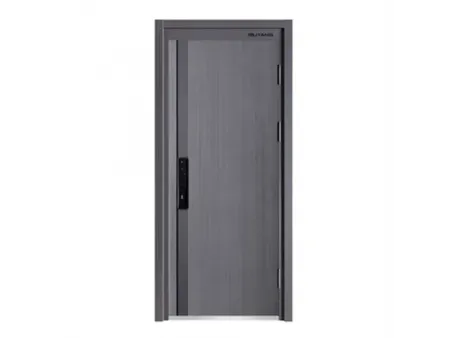

  • Защитные двери
  • Противопожарные двери
  • Медицинские двери
  • Двери для чистых помещений
Технические характеристики
Толщина материала 0.6-1.8 мм (настраиваемая)
Ширина материала 100-400 мм (настраиваемая)
Скорость производства 0-10 м/мин, регулируемая
Мощность 15-45 кВт, в зависимости от конфигурации продукта и способа резки
Система контроля Delta/Siemens, опция
Особенности
  • Доступна функция удаленной регулировки.
  • Все процессы могут быть выполнены на станке, что устраняет нужду в дополнительном месте и сокращает время простоя.
  • Методы резки могут быть комбинированы, что позволяет одной установке выполнять весь процесс формования дверной рамы.
  • В дополнение к массовому производству стандартных дверных рам, станок для профилирования NCM-400 позволяет изготавливать рамы таких типов, которые невозможны при определенных методах гибки.
  • Интегрированная секция для формовки и конструкция конической зубчатой передачи, предоставляют эффективность и универсальность.
Детали
  • Секция резки
  • Опция
  • Прямой резак/Ступенчатый нож/Дисковый нож
  • Профилирование дверной рамы
  • Трансмиссия
  • Разматыватель (размотчик)
  • Разматыватель
    1. Максимальная грузоподъемность стандартного разгрузочного стеллажа составляет 5 тонн.
    2. Закрепляется на месте с помощью ручного механизма блокировки и защелки, предотвращающего соскальзывание катушки.
  • Основная рама
    Секция профилирования изготовлена из крупной плиты Q235, вырезана и формирована в один прием, после чего обработана портальным фрезерным станком с ЧПУ.
    Для обеспечения равномерности профилирования, между формующей секцией и нижней рамой установки добавлена стальная плита толщиной 12 мм.
    Основная рама имеет сегментированную конструкцию, удобную для транспортировки, а между сегментами имеются специальные соединительные фитинги.
  • Установка профилирования
    Переднее изогнутое устройство подачи позволяет регулирование шириной подачи, что обеспечивает стабильность без отклонения материала в процессе профилирования.
    После закалки и отпуска, вал для прокатки изготавливается из материала 40Cr и обрабатывается на токарном станке с ЧПУ, чтобы точно соответствовать требуемой форме, обеспечивая горизонтальное выравнивание валков и уменьшая колебания в процессе растяжения.
    После профилирования, заготовки регулируются специальным корректирующим устройством для обеспечения точной формы дверных рам.
  • Устройство трансмиссии
    Трансмиссия использует двигатель коробку передач конструкцию с конической передачей, которая работает плавно и с низким уровнем шума.
    Независимые модули обеспечивают легкое обслуживание и замену.
  • Станок для резки
    Для профилирования дверной рамы используется метод гидравлической резки.
    Режущие инструменты изготовлены из материала Cr12Mov.
    Два инструмента резки могут быть использованы в наборе; прямой резак (в основном для плоской резки дверных рам) или шаговый нож (одновременная резьба дверных секций и прямая резка для соединителей (tab). Один станок может создавать рамы разного поперечного сечения из одного и того же типа.
    Гидравлический метод резки обеспечивает более мощную силу резки и предотвращает появление заусенцев на режущей поверхности.
  • Секция разгрузки (Стандартная конфигурация)
    В секции для разгрузки, материал автоматически собирается после процесса резки.
    Секция оснащена устройством регулирования для управления высотой при необходимости.
  • Электрическая система контроля
    1. Как дополнительный вариант вы можете выбрать системы Siemens/Delta/Mitsubishi.
    2.Производственный процесс позволяет самостоятельно изготавливать металлические дверные рамы партиями или поочередно изготавливать полные комплекты дверных коробок.
  • Охлаждающее устройство
    Равномерно распределенные выпуски охлаждающей воды расположены рядом с блоком профилирования, каждый из которых оснащен независимым переключателем для самостоятельного управления в зависимости от потребностей.
    Рама станка оснащена системой возвратной системой водоснабжения, которая может направлять обратную воду в емкость, позволяя использовать охлаждающую воду повторно.
