NCM-580

Оборудование профилирования для производства металлического дверного полотна с прокатными валами с двух сторон

Станок для профилирования NCM-580 использует метод полностью автоматической прокатки валами, расположенными с двух сторон. Данное оборудование предназначено для формования части замка/петли на дверной панели методом прокатки в двух формах, изготовленной из обычной или нержавеющей стали. Станок позволяет одновременно обрабатывать две стороны дверных панелей с максимальной скоростью 12 м/мин. По желанию заказчика может быть добавлен внешний вид листового металла в соответствии с требованиями.

Применение

Защитные двери
Противопожарные двери
Медицинские двери
Двери для чистых помещений

Технические характеристики

Толщина материала	0.5-1.0 мм (настраиваемая)
Ширина материала	400-1200 мм (настраиваемая)
Скорость производства	8-12 м/мин, регулируемая
Мощность	7.5-11 кВт, в от конфигурации продукта

Особенности

Полностью автоматическое профилирование требует присутствие всего одного человека для управления несколькими установками.
Автоматизированная работа не требует дополнительного места для хранения материалов и сводит к минимуму время простоя.
Одна установка может завершить профилирование дверных панелей.
При необходимости можно придать листовому металлу дополнительный внешний вид.

Детали

Основная рама станка
Основная рама сварена из квадратных труб, а сварная конструкция прошла профессиональный анализ напряжений.
Секция профилирования изготовлена из крупной плиты Q235 и обработана портальным фрезерным станком с ЧПУ.
Для обеспечения горизонтальности профилирования, между формующей секцией и нижней рамой установки добавлена стальная плита толщиной 20 мм.
Прокатная часть
Конструкция с единой прокатной частью и двумя пресс-формами позволяет проводить профилирование двух различных форм за одну операцию.
Все формы валков обрабатываются с использованием токарного станка с ЧПУ, термообработки и процесса тонкой обработки с ЧПУ, что обеспечивает более высокую округлость формы и долговечность.
Устройство трансмиссии
Станок для профилирования оснащен встроенным передаточным устройством, которое предотвращает падение мусора и предотвращет травму рук персонала.
Расположенные внутри рамы станка двигатель и коробка передач помогают экономить занимаемое место.

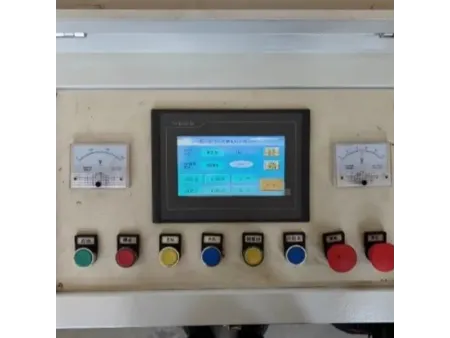

Электрическая система контроля
Все процессы станка для профилирования управляются системой ПЛК, а системы Delta/Siemens/ Mitsubishi являются опцией.
