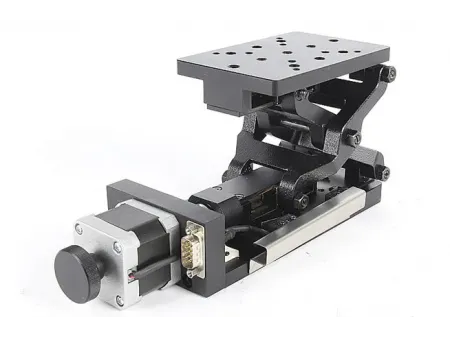

Моторизованная прецизионная вертикальная платформа
Запрос цены
Веб-сайт: http://optoelectronics-test.ru/5-6-4-7sva5-motorized-precision-vertical-translation-stage.html
7SVA5
Особенности
- Оснащена шаговым двигателем и стандартным разъёмом DB9, совместима с контроллерами движения серии 7SC для автоматизированного и точного управления
- Сила привода сосредоточена по центру горизонтальной платформы, что обеспечивает сбалансированное движение без колебаний нагрузки
- Используется прецизионный редуктор типа червяк-червячное колесо, обеспечивающий высокую грузоподъёмность и быструю подачу
- Оснащена трапецеидальным винтом с функцией самоблокировки для надёжной фиксации положения
- Применяется направляющая с линейным подшипником для плавного и стабильного перемещения
- Оснащена конечным и нулевым выключателями для удобного позиционирования и дополнительной защиты во время работы
Технические характеристики
| Модель | ||||||
| Размер платформы | 300 мм × 300 мм | 500 мм × 500 мм | ||||
| Ход | 50 мм | 100 мм | 150 мм | 200 мм | 300 мм | 300 мм |
| Диапазон высоты A | 305-355 мм | 355-455 мм | 405-555 мм | 465-665 мм | 608-908 мм | 708-1108 мм |
| Шаг винта | 4 мм | 6 мм | ||||
| Передаточное отношение | 11:1 | 6.1 | ||||
| Стандартный двигатель | Шаговый двигатель 57 (1.8°) | Шаговый двигатель 85 (1.8°) | ||||
| Разрешение (при 8-ми делениях) | 0.284 мкм | 0.52 мкм | ||||
| Макс. скорость (при 2-ух делениях) | 2.9 мм/с | 8 мм/с | ||||
| Нагрузка | 100 кг | 200 кг | ||||
| Масса | 25.9 кг | 26.6 кг | 27.3 кг | 28 кг | 124 кг | 127 кг |
