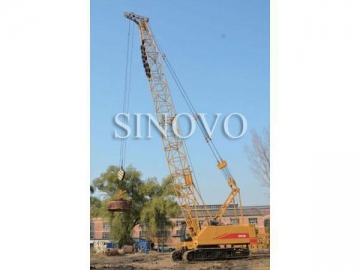

Гидравлический гусеничный кран CQUY60HD
Серия CQUY60HD представляет многофункциональные гидравлические краны широкого применения. Дополнительный модуль для установки бурового оборудования определяет 55-ти тонную гусеничную платформу не только в качестве полнофункционального гидравлического крана, но также обеспечивает возможность установки молота для забивки свай, бурильной колонны и прочих буровых агрегатов и землеройной техники.
Данная модель широко используется при строительстве зданий, обустройстве фундаментов, сооружении гидротехнических проектов, а также в качестве вспомогательного оборудования в транспортных компаниях, портовом хозяйстве, тепловых электростанциях и при оказании услуг по перемещению различных грузов и объектов.
| Параметр | Значение | Примечание | |||
| Макс. вес молота | 55 т | ||||
| Длина основной стрелы | 13-37 м | до 52 м по выбору | |||
| Рабочий угол наклона стрелы | 30-80º | ||||
| Вес грузоподъёмного крюка | 13/15/9 т | до 60 м по выбору | |||
| Рабочая скорость | Подъёмная/ спусковая скорость грузового троса | Работа основной лебёдки | Диаметр грузового троса | 52/26 м / мин (ø26 мм ) | |
| Работа вспомогательной лебёдки | 144/57 м / мин (ø22 мм ) | Доступна конфигурация аналогичная основной лебёдке. | |||
| Подъем молота | Грузовой трос диаметром ø20 мм | 52 м / мин | |||
| Спуск молота | 52 м / мин | ||||
| Скорость вращения | 3.2 об / мин | ||||
| Скорость передвижения | 1.2 км / ч | ||||
| Максимальный преодолеваемый подъем ( с основной стрелой и тросами ) | 40% | ||||
| Макс. натяжение троса основной лебёдки | 20 т | однослойная навивка | |||
| Макс. натяжение троса вспомогательной лебёдки | 9 т | однослойная навивка | |||
| Мощность дизельного двигателя (Количество оборотов) | 194 кВт ( 2200 об / мин) | ||||
| Общий вес | 60 т ( с основной стрелой и грузоподъёмным крюком ) | ||||
| Давление на грунт | 0.069 МПа | ||||
| Масса противовеса | 17 , 5 т | ||||
1. Мощный двигатель от известного китайского производителя обеспечивает высокую эффективность работы оборудования даже при сложных условиях эксплуатации.
2. Модуль для установки бурового оборудования позволяет расширить функциональность крана за счет молота для забивки свай, бурильной колонны и другой буровой и землеройной техники.
3. Конструкционные элементы стрелы крана, изготовленные из стальных труб большой прочности и соединенные с использованием передовых технологий сварки, отличаются высокой надежностью и несущей способностью.
4. Основные и вспомогательные лебедки используют фланцевые соединения и фрикционные муфты сцепления закрытого типа, благодаря чему обеспечивается меньшее сопротивление работы привода. По сравнению с обычными муфтами закрытой конструкции фрикционные муфты сцепления характеризуются меньшим сопротивлением и нагреванием, придавая большее ускорение подъема. Особая конструкция барабанного тормоза обуславливает удобное и эффективное регулирование скорости работы привода лебедки.
5. Гидравлический привод крановой установки с пропорциональным управлением, пятью насосами и направляющей планкой гарантирует высокую скорость, простоту и эффективность производимых манипуляций.
