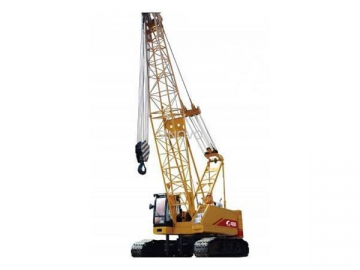

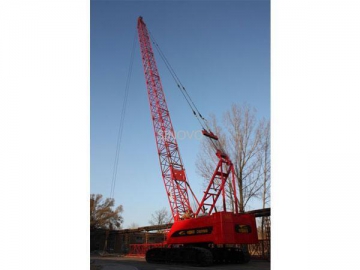

Гидравлический гусеничный кран CQUY-2600
1. Система управления крановой установкой позволяет быстро и точно изменять направление движения, а также положение стрелы и противовеса. Высокая мобильность платформы, простота и короткий срок подготовки крана к работе значительно экономят время и увеличивают эффективность использования машин данной серии.
2. Краны серии CQUY-2600 оборудованы импортными двигателями Cummins, соответствующих требованиям Euro III. Это гарантирует высокую энергоэффективность и экологичность работы оборудования.
3. Основные комплектующие, такие как главная насосная установка, двигатель, редукторы и ряд других деталей, представлены немецким производителем Rexroth, что определяет их высокое качество и надежность.
4. Несущие элементы стрелы крана сварены из стальных труб зарубежного производства. Лёгкий вес, высокая прочность и несущая способность делают краны данной модели применимым практически к любым условиям работы.
5. Кроме высоконадежного ограничителя грузового момента, гидравлический гусеничный кран также оборудован камерой, анемометром, системой мониторинга устойчивости и контроля над натяжением троса лебёдки, которые позволяют своевременно регулировать параметры работы машины. Кроме того, доступны и другие средства обеспечения безопасности, как например: стопорный затвор для вращающейся платформы, устройство для защиты крана от опрокидывания, предохранитель от перекручивания и обрыва тросов лебедки, механизм предотвращения перелома стрелы и т.д.
6. Кабины управления краном отличаются широким углом обзора и оборудованы удобными сидениями из первоклассных материалов, системой кондиционирования воздуха и DVD-проигрывателем, которые обеспечивают высокий комфорт работы оператора.
7. Конструкция крановой стрелы объединяет основную стрелу, вспомогательную стрелу, фиксированную вспомогательную стрелу и выносную башенную стрелу.
Технические характеристики| Параметр | CQUY500 | CQUY550 | CQUY800 | CQUY1500 | CQUY2600 |
| Макс. грузоподъемность основной стрелы крана | 50 т | 55 т | 80 т | 150 т | 260 т |
| Макс. грузоподъемность вспомогательной стрелы крана | 5 т | 5 т | 8 т | 13 т | 25 т |
| Макс . крутящий момент при подъеме груза | 185(Н∙м) | 203.5(Н∙м) | 320(Н∙м) | 826(Н∙м) | 1300(Н∙м) |
| Длина основной стрелы | 13-52( м ) | 13-52( м ) | 13-58( м ) | 18-81( м ) | 15.2-90.4( м ) |
| Длина фиксированной вспомогательной стрелы | 9.15-15.25( м ) | 9.15-15.25( м ) | 9-18( м ) | 13-31( м ) | 13-36( м ) |
| Суммарная длина основной и вспомогательной стрел | 43+15.25( м ) | 43+15.25( м ) | 49+18( м ) | 69+31( м ) | 66.2+36( м ) |
| Суммарная длина основной и выносной башенной стрел | / | / | / | / | 54.2+61( м ) |
| Углы наклона основной стрелы | 30-80º | 30-80º | 30-80º | 30-80º | 30-80º |
| Макс. скорость намотки троса при подъёме | 110 (м/мин) | 110 (м/мин) | 116 / 58 (м/мин) | 80 / 30 (м/мин) | 136 (м/мин) |
| Макс. скорость намотки троса при спуске | 110 (м/мин) | 110 (м/мин) | 116 / 58 (м/мин) | 80 / 30 (м/мин) | 136 (м/мин) |
| Скорость поворота | 2.7 (об/мин) | 2.8 (об/мин) | 3 (об/мин) | 2 (об/мин) | 1.7 (об/мин) |
| Скорость передвижения | 1.3 (км/ч) | 1.39 (км/ч) | 1.3 (км/ч) | 1.2 (км/ч) | 1.2 (км/ч) |
| Макс. преодолеваемый подъём | 40% | 40% | 30% | 30% | 30% |
| Противовес | 16.5 т | 17 т | 25.4 т | 58 т | 88 т |
| Давление на грунт | 0.069(МПа) | 0.069(МПа) | 0.082(МПа) | 0.093(МПа) | 0.114(МПа) |
| Мощность двигателя | 128 кВт | 142 кВт | 209 кВт | 242 кВт | 242 кВт |
| Общий вес машины | 52 т ( только с основной стрелой ) | 55 т ( только с основной стрелой ) | 83 т ( только с основной стрелой ) | 153 т | 254 т |
