Затвор дисковый
Затвор дисковый
Общие сведения
1. Самоуплотняющийся дроссельный клапан с центральной линией представляет собой инновационный клапан с микроперемещением между резиновым диском и каналом клапана, что может уменьшить истирание уплотнительной поверхности и увеличить срок службы клапанов.
2. Благодаря самоуплотняющейся конструкции герметизирующие свойства затвора пропорциональны давлению жидкости, что позволяет клапанам выдерживать высокие давления.
3. Уплотнительная кромка на резиновом диске может удалять грязь при закрытии клапана.
4. Наружная и внутренняя поверхности межфланцевого клапана покрыты высококачественным эпоксидным порошком, поэтому лакокрасочное покрытие является полным и равномерным, что делает клапан безопасным для использования в пищевой промышленности, производстве напитков и фармацевтической промышленности.
Исполнительный механизм

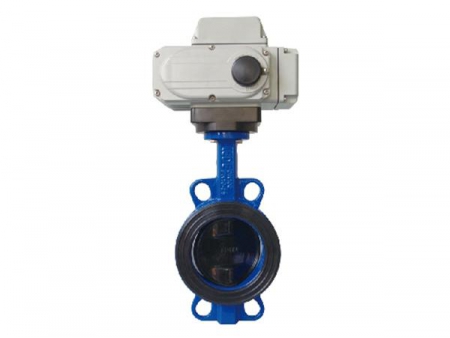

Ручка уровня D71X, редуктор D371X, электрический привод D971X и пневматический привод D671X могут быть установлены на клапане в соответствии с требованиями заказчика.
Номинальное давление: PN 10/16/25
Технические характеристики| Номинальный диаметр | |DN50-300 |
| Номинальное давление | PN 10/16/25 |
| Стандарт клапана | EN593 |
| Длина | EN558-1 ISO5752 |
| Стандарт фланца | EN1092-2 IS07005-2 |
| Стандарт проверки | EN12266 |
| Диапазон температур | 0~80° C |
| No. | Наименования комплектующих | Материалы |
| 1 | Корпус | Ковкий чугун |
| 2 | Шпонка | Этилен-пропиленовый каучук |
| 3 | Шайба | Оцинкованная углеродистая сталь или нержавеющая сталь |
| 4 | Болт | Оцинкованная углеродистая сталь или нержавеющая сталь |
| 5 | Пружинная кольцевая прокладка | Оцинкованная углеродистая сталь или нержавеющая сталь |
| 6 | Плоская кольцевая прокладка | Оцинкованная углеродистая сталь или нержавеющая сталь |
| 7 | Втулка | Этилен-пропиленовый каучук |
| 8 | Втулка подшипника | Бронза или ПОМ |
| 9 | Приводной вал | Нержавеющая сталь 304 или 1Cr17Ni2 или Cr13 |
| 10 | Диск | Ковкий чугун Этилен-пропиленовый каучук |
| 11 | Втулка подшипника | Бронза или ПОМ |
| 12 | Приводной вал | Нержавеющая сталь 304 или 1Cr17Ni2 или Cr13 |
| 13 | Втулка подшипника | Бронза или ПОМ |
| 14 | O-кольцо | Этилен-пропиленовый каучук или резиновый материал |
| 15 | O-кольцо | Этилен-пропиленовый каучук или резиновый материал |
Компания LEDE специализируется на разработке и производстве промышленных клапанов и фитингов для трубопроводных систем с пазами, является ведущим китайским производителем и поставщиком поворотных дисковых затворов, поставляет продукты для соединения труб и управления потоками для водопроводных систем. Компания LEDE, оснащенная полным спектром автоматического оборудования, предлагает качественные дисковые затворы из чугуна с шаровидным графитом, а также индивидуальные решения для систем пожаротушения и водоснабжения в соответствии с потребностями заказчика.
