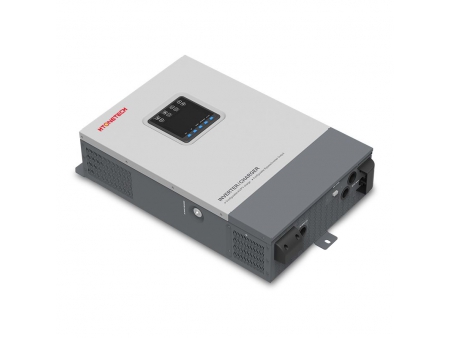

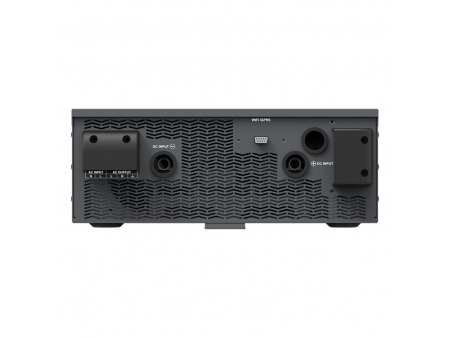

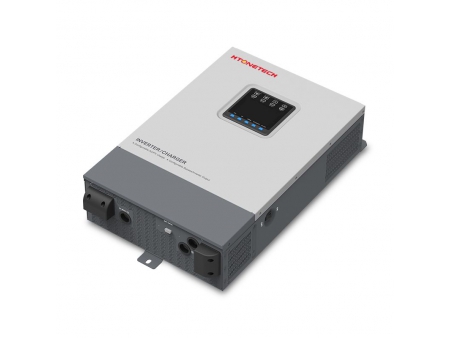

Комбинированный инвертор с зарядным устройством

Запрос цены

Веб-сайт: http://solarpv-system.ru/6-combined-inverter-charger.html

Комбинированный инвертор-зарядное устройство Инвертор-зарядное устройство предлагает гибридную систему, которая объединяет солнечную энергию и коммерческую электроэнергию, обеспечивая пользователям гибкость выбора формы энергии в соответствии с их потребностями. Оно оснащено функцией зарядки от сети/дизельного генератора и солнечной энергии, функцией резервирования от сети и выходом инвертора, а также функцией управления и контроля энергии, позволяющей пользователям максимально использовать солнечную энергию, дополняя ее коммерческой энергией при необходимости. Этот продукт обеспечивает надежное и безопасное электроснабжение благодаря своим высококачественным, стабильным и надежным выходам, что делает его идеальным для использования в системах гибридного производства электроэнергии на солнечной энергии и коммерческой электроэнергии/дизельного генератора.

Особенности

Два режима работы: работа от аккумулятора и работа без аккумулятора.

Солнечная энергия является основным источником питания, когда нет доступного аккумулятора. При необходимости используется сеть для дополнения, обеспечивая выполнение требований нагрузки.

Система литий-ионных аккумуляторов отлично дополняется защитой от перенапряжения и обратной полярности на стороне аккумулятора.

Выбор из трех режимов зарядки: только солнечная энергия, приоритет солнечной энергии и комбинированная энергия солнечной энергии и сети.

Два режима AC-выхода: приоритет сети и приоритет выхода инвертора.

Благодаря применению передовой технологии MPPT этот инвертор-зарядное устройство обеспечивает эффективность отслеживания не менее 99,5%, обеспечивая максимальную производительность и эффективность.

Технология коррекции коэффициента мощности (PFC) оптимизирует зарядку переменного тока в постоянный ток и значительно снижает нагрузку на мощность сети.

Технология SPWM обеспечивает чистый синусоидальный выход.

Суммарный ток зарядки и разрядки аккумулятора может быть предварительно установлен, что делает его идеальным для случаев, требующих ограничения тока аккумулятора.

Количество зарядки от сети может быть настроено и отрегулировано в соответствии с вашими потребностями, с возможностью установки скорости тока зарядки от сети.

Функция отображения SOC с самообучением Для тех, кто стремится к удаленному мониторингу, с помощью интерфейса связи RS485 совместно с модулями GPRS, WIFI и другими можно обеспечить эффективное решение.

С использованием интерфейса связи BMS-Link и преобразовательного модуля можно осуществить управление зарядкой и разрядкой через BMS.

Технические параметры

Модель	UP2000-HM6022	UP3000-HM10022		UP3000-HM5042	UP5000-HM8042
Номинальное напряжение аккумулятора	24В DC			48В DC
Входное напряжение аккумулятора	21.6~32VDC			43.2~64VDC
Максимальный ток заряда аккумулятора	60A	100A		50A	80A
Выход инвертора
Непрерывная выходная мощность	2000Вт	3000Вт	3000Вт		5000Вт
Максимальная мощность перенапряжения (3 s)	4000Вт	6000Вт	6000Вт		8000Вт
Выходное напряжение	220VAC(-6%~ 3%), 230VAC(-10%~ 3%)
Выходная частота	50/60±0.2%
Форма выходного сигнала	Чистая синусоидальная волна
Коэффициент мощности нагрузки	0.2-1 (мощность нагрузки ≤ непрерывная выходная мощность)
Полное искажение гармоник (THD)	THD≤3%(резистивная нагрузка)
80% эффективность номинальной мощности	92%	92%	92%		92%
Макс. номинальная выходная эффективность	91%	91%	90%		91%
Максимальная выходная эффективность	93%	93%	93%		93%
Время переключения	10мс(переключение с общего выхода на выход инвертора) 15 мс (переключение с выхода инвертора на общий выход)
Поьза заряда
Входное напряжение сети	176VAC~264VAC (по умолчанию), 90VAC ~ 280VAC (программируемый)
Польза входной частоты	40～65Гц
Максимальный ток заряда	60A (когда входное напряжение сети составляет 90 В переменного тока ~ 180 В переменного тока, макс. ток зарядки от сети составляет 30А)	80A (когда входное напряжение сети составляет 90 В переменного тока ~ 180 В переменного тока, макс. ток заряда аккумулятора составляет 40А)	40A (когда входное напряжение сети составляет 90 В переменного тока ~ 180 В переменного тока, макс. ток заряда аккумулятора составляет 20А)		60A (когда входное напряжение сети составляет 90 В переменного тока ~ 180 В переменного тока, макс. ток зарядки от сети составляет 30А)
Солнечная зарядка
Максимальное напряжение разомкнутой цепи PV					450V (at minimum environment temperature) 395V (25℃ environment temperature)500В (при минимальной температуре окружающей среды) 440В (температура окружающей среды 25℃)
Диапазон напряжения MPPT	80~350В				120~400В
Maксимальная мощность PV	2500Вт	4000Вт	4000Вт		4000Вт
Максимальная мощность фотоэлектрического заряда	1725Вт	2875Вт	2875Вт		4000Вт
Максимальный ток заряда фотоэлектрического преобразователя	60A	100A	50A		80A
Напряжение выравнивания	29,2В (тип батареи AGM по умолчанию)		58.4V (тип батареи AGM по умолчанию)
Повышение напряжения	28,8В (тип батареи AGM по умолчанию)		57.6V (тип батареи AGM по умолчанию)
Плавающее напряжение	27,6В (тип батареи AGM по умолчанию)		55.2V (тип батареи AGM по умолчанию)
разъединение при низком напряжении	21,6В (тип батареи AGM по умолчанию)		43.2V (тип батареи AGM по умолчанию)
Эффективность отслеживания	≥99.5%
Коэффициент температурной компенсации	-3 мВ/℃/2 В (по умолчанию)
Общиие параметры
Импульсный ток	50A	60A	56A		95A
Потребление в режиме холостого хода	< 1.8A		< 1.2A
Стандартный ток	< 1.2A		< 0.7A
Механические параметры
Размеры (В×Ш×Г)	607.5×381.6×127мм	642.5×381.6×149мм	607.5×381.6×149мм		642.5×381.6×149мм
Монтажный размер	585×300мм	620×300мм	585×300мм		620×300мм
Размер монтажного отверстия	Ø10мм	Ø10мм	Ø10мм		Ø10мм
Вес нетто	15кг	19кг	18кг		19кг
Корпус	IP30
Температура окружающей среды	-20℃~50℃
