Электротехническая сталь

Запрос цены

О нас: http://steelcoilmanufacturer.ru/6-electrical-steel-silicon-steel.html

Плоский стальной прокат

Толщина 0.5-0.65мм

Ширина 800-1250мм

Внутренний диаметр рулона Ø508/Ø608мм

Вес рулона 5-8 тонн или по индивидуальному заказу

Минимальный объем заказа 20 тонн

Выбирайте лучшее: узнайте больше о нашей высококачественной стали по доступной цене, поставляемой по всему миру с наших производственных фабрик на Филиппинах

Электротехническая сталь, также известная как кремниевая сталь, является специализированным материалом, широко используемым в двигателях, генераторах, трансформаторах и различных электрических устройствах благодаря своим магнитомягким свойствам. Обычно она содержит кремний в различных количествах, подразделяясь на сорта с низким содержанием кремния (менее 0.5% кремния) и с высоким содержанием кремния (от 0.5% до 6.5% кремния), что улучшает магнитные свойства стали.

В зависимости от ориентации зерен электротехническая сталь подразделяется на два основных типа: ориентированная электротехническая сталь (GOES) и неориентированная электротехническая сталь (NGOES).

Ориентированная электротехническая сталь (GOES)
Этот тип стали имеет превосходные магнитные свойства в определенном направлении. Она обладает высокой магнитной индукцией и низкими потерями в сердечнике, что делает ее идеальной для сердечников трансформаторов, усилителей, стабилизаторов, реле и электромагнитных переключателей.
Неориентированная электротехническая сталь (NGOES)
NGOES обладает однородными магнитными свойствами во всех направлениях, обеспечивая превосходную магнитную индукцию и снижая потери энергии. Она широко используется для компонентов, которые генерируют вращающиеся магнитные поля или работают внутри них, таких как генераторы, электродвигатели и бытовые приборы (стиральные машины, вентиляторы и компрессоры холодильников).

Требования к обработке

Электротехническая сталь разработана для сочетания оптимальных магнитных и механических характеристик. Некоторые из них включают:

Магнитные свойства
Низкие потери в сердечнике, высокая магнитная индукция и минимальное магнитное старение обеспечивают эффективность преобразования энергии и снижение тепловыделения.
Возможности для обработки
Сталь выдерживает высокоточную штамповку и резку, обеспечивая превосходную чистоту поверхности и точность размеров для сложных конструкций.

Такое сочетание свойств делает электротехническую сталь незаменимой для современных энергоэффективных и высокопроизводительных электрических устройств.

Технические характеристики электротехнической стали

Листовая сталь	Номинальная толщина: 0.5-0.65 мм Номинальная ширина: 800-1250 мм
Рулонная сталь	Внутренний диаметр: Ø508 или Ø608 мм
Рулонная сталь	Вес < 10 тонн или по индивидуальному заказу
Марка	50W470,50W540,50W600,50W700,50W800 неориентированная электротехническая рулонная сталь для энергоэффективного двигателя
Край	Закатанный край (обрезанный во время травления, оставленный необрезанным во время отжига)

Допуски по размерам

Параметр	Стандарт	Внутренний контроль
Разрешенный допуск по толщине	0.50±0.040 мм	0.50±0.040 мм
Допуск по продольной толщине	0.025 мм	0.015 мм
Допуск по поперечной толщине	0.020 мм	0.010 мм

Магнитные свойства

Марка	Теоретическая плотность (кг/дм3)	Потеря железа P15/so (Вт/кг)		Плотность магнитного потока Bso (T)		Мин. коэффициент укладки
Марка	Теоретическая плотность (кг/дм3)	Стандарт	Внутренний контроль	Стандарт	Внутренний контроль	Мин. коэффициент укладки
50W470	7.70	≤4.7	≤4.0	≥1.64	≥1.64	0.97
50W530	7.70	≤5.3	≤4.3	≥1.65	≥1.65
50W600	7.75	≤6.0	≤4.7	≥1.66	≥1.66
50W700	7.80	≤7.0	≤5.3	≥1.69	≥1.69
50W800	7.80	≤8.0	≤6.0	≥1.70	≥1.70

Качество покрытия

Толщина покрытия	0.8-1.2 г/м²
Поверхностное сопротивление изоляции	≥2009 Ом/мм²
Адгезия покрытия	Диаметр изгиба 10 мм, класс А
Коррозионная стойкость	Площадь поверхностной коррозии ≤5% после 5 часов испытаний
Термостойкость	Отсутствие шелушения через 2 часа при температуре 750°C под защитой азотом

Химический состав холодногнутой стали

Марка	C	Mn	P	S
SPHC	≤0.15	≤0.60	≤0.050	≤0.050
SPHD	≤0.10	≤0.50	≤0.040	≤0.040
SPHE	≤0.10	≤0.50	≤0.030	≤0.035

Механические свойства

Марка	Предел текучести (МПа)	Прочность на сжатие (МПа)	Относительное удлинение (%)	Твердость (HV)	Повторный изгиб
50W470	260-269	≥380	≥16	≥137	≥30
50W530	262-273	≥360	≥16	≥130	≥30
50W600	265-282	≥340	≥21	≥129	≥30
50W700	270-288	≥320	≥22	≥128	≥30
50W800	280-290	≥300	≥22	≥127	≥30

Варианты применения

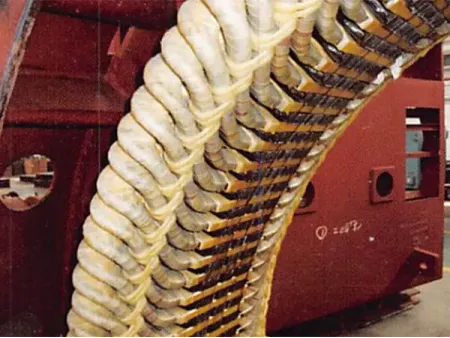

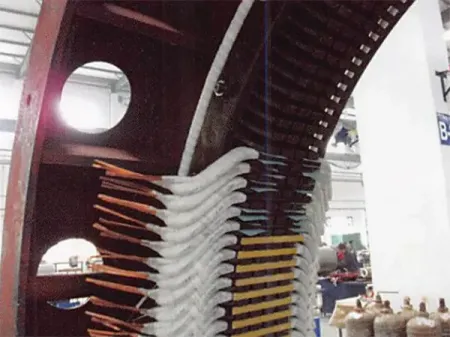

Широко используется в энергоэффективных двигателях и электрогенераторах, предназначенных для оптимизации производительности и снижения энергопотребления в различных отраслях промышленности.
