YDA Диафрагменные гидроаккумуляторы (мембранные гидроаккумуляторы)

YDA Диафрагменные гидроаккумуляторы (мембранные гидроаккумуляторы)
YDA Диафрагменные гидроаккумуляторы (мембранные гидроаккумуляторы)
YDA Диафрагменные гидроаккумуляторы (мембранные гидроаккумуляторы)
Запрос цены
Веб-сайт:

Мембранный аккумулятор, также известный как диафрагменный аккумулятор, представляет собой легкое и компактное гидравлическое устройство, которое накапливает энергию посредством сжатия жидкости и высвобождает ее, когда это требуется. Гидроаккумулятор имеет цилиндрический или сферический корпус с внутренней гибкой резиновой мембраной, которая разделяет газовую камеру и камеру с гидравлической жидкостью.

Используемый в гидравлических системах, мембранный аккумулятор поглощает гидроудары, стабилизирует поток жидкости и снижает вибрации, улучшая общую производительность гидравлической системы и защищая ее компоненты. Его компактные размеры и надежная работа делают гидроаккумулятор идеальным решением для мобильной и промышленной техники, для которых важны пространство и вес.

Гидравлический мембранный аккумулятор (вариант 1)
Технические параметры
Мембранный аккумулятор серии YDA Код модели
Номинальный объем 0.075 л, 0.16 л, 0.32 л, 0.5 л, 0.75 л, 1.0 л, 1.4 л, 2.0 л, 2.8 л, 3.5 л
Макс. рабочее давление 210 бар, 330 бар
Размер отверстия клапана 1:M28×1.5
Мембранный материал 1:NBR, 2:ECO
Внутренняя резьба жидкостного порта 1:G 1/2", 2:G 3/4"
Наружная резьба жидкостного порта 1:G 1/2", 2:M33×1.5, 3:M45×1.5
Предварительное давление зарядки 00:нет необходимости в предварительной заправке газом, 15:давление предварительной заправки газом составляет 15 бар

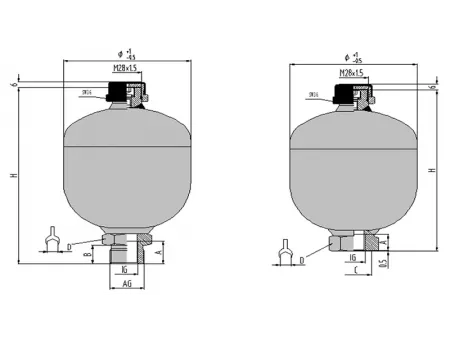

Номер чертежа 10
Варианты моделей
Модель Номинальный объем Макс. рабочее давление Мембранный материал Жидкостный порт A B C D Газовый порт Диаметр Ø Высота H Макс. допустимое соотношение давлений Допустимое ΔP Номер чертежа
Внутренняя резьба IG Наружная резьба AG
YDA-0.075-210-1-1-1 0.075 210 NBR G 1/2   14 – 29 32 M28×1.5 66 117 1:8 140 10002600-101
YDA-0.16-210-1-1-1 0.16 210 NBR G 1/2   14 – 29 32 M28×1.5 76 124 1:8 140 10002600-102
YDA-0.32-210-1-1-1 0.32 210 NBR G 1/2   14 – 29 32 M28×1.5 95 143 1:8 140 10002600-103
YDA-0.32-330-1-1-1 0.32 330 NBR G 1/2   14 – 29 32 M28×1.5 99 147 1:8 150 10002600-104
YDA-0.5-210-1-1-1 0.5 210 NBR G 1/2   17 – 34 41 M28×1.5 103 149 1:8 140 10002600-105
YDA-0.5-210-1-1-1/2 0.5 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 103 165 1:8 140 10002600-106
YDA-0.5-330-1-1-1 0.5 330 NBR G 1/2   17 – 34 41 M28×1.5 112 159 1:8 150 10002600-107
YDA-0.5-330-1-1-1/2 0.5 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 112 175 1:8 150 10002600-108
YDA-0.75-210-1-1-1 0.75 210 NBR G 1/2   17 – 34 41 M28×1.5 122 169 1:8 140 10002600-109
YDA-0.75-210-1-1-1/2 0.75 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 122 185 1:8 140 10002600-110
YDA-0.75-330-1-1-1 0.75 330 NBR G 1/2   17 – 34 41 M28×1.5 126 173 1:8 150 10002600-111
YDA-0.75-330-1-1-1/2 0.75 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 126 189 1:8 150 10002600-112
YDA-1.0-210-1-1-1 1.0 210 NBR G 1/2   17 – 34 41 M28×1.5 136 178 1:8 140 10002600-113
YDA-1.0-210-1-1-1/2 1.0 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 136 194 1:8 140 10002600-114
YDA-1.0-330-1-1-1 1.0 330 NBR G 1/2   17 – 34 41 M28×1.5 140 182 1:8 150 10002600-115
YDA-1.0-330-1-1-1/2 1.0 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 140 198 1:8 150 10002600-116
YDA-1.4-210-1-1-1 1.4 210 NBR G 1/2   17 – 34 41 M28×1.5 150 205 1:8 140 10002600-117
YDA-1.4-210-1-1-1/2 1.4 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 150 221 1:8 140 10002600-118
YDA-1.4-330-1-1-1 1.4 330 NBR G 1/2   17 – 34 41 M28×1.5 158 213 1:8 150 10002600-119
YDA-1.4-330-1-1-1/2 1.4 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 158 229 1:8 150 10002600-120
YDA-2.0-210-1-1-2 2.0 210 NBR G 3/4   16 – 36 41 M28×1.5 168 230 1:4 140 10002600-121
YDA-2.0-210-1-1-2/3 2.0 210 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 168 247 1:4 140 10002600-122
YDA-2.0-330-1-1-2 2.0 330 NBR G 3/4   16 – 36 41 M28×1.5 172 234 1:4 150 10002600-123
YDA-2.0-330-1-1-2/3 2.0 330 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 172 251 1:4 150 10002600-124
YDA-2.8-210-1-1-2 2.8 210 NBR G 3/4   16 – 36 41 M28×1.5 168 264 1:4 140 10002600-125
YDA-2.8-210-1-1-2/3 2.8 210 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 168 281 1:4 140 10002600-126
YDA-2.8-330-1-1-2 2.8 330 NBR G 3/4   16 – 36 41 M28×1.5 172 272 1:4 150 10002600-127
YDA-2.8-330-1-1-2/3 2.8 330 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 172 289 1:4 150 10002600-128
YDA-3.5-210-1-1-2 3.5 210 NBR G 3/4   16 – 36 41 M28×1.5 168 316 1:4 140 10002600-129
YDA-3.5-210-1-1-2/3 3.5 210 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 168 333 1:4 140 10002600-130
YDA-3.5-330-1-1-2 3.5 330 NBR G 3/4   16 – 36 41 M28×1.5 172 320 1:4 150 10002600-131
YDA-3.5-330-1-1-2/3 3.5 330 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 172 337 1:4 150 10002600-132
Гидравлический мембранный аккумулятор (вариант 2)
Технические параметры
Мембранный аккумулятор серии YDA Код модели
Номинальный объем 0.075 л, 0.16 л, 0.32 л, 0.5 л, 0.75 л
Макс. рабочее давление 70 бар
Размер отверстия клапана 0:нет
*Мембранный материал 1:NBR, 2:ECO
*Жидкостный порт 0:G 1/2" (внутренняя резьба), 1:G 1/2" (наружная резьба)
*Предварительное давление зарядки 15:давление предварительной заправки газом составляет 15 бар

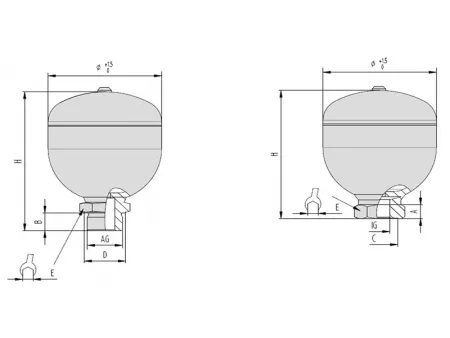

Номер чертежа 10
Варианты моделей
Модель Номинальный объем Макс. рабочее давление Мембранный материал Жидкостный порт A B C D E Газовый порт Диаметр Ø Высота H Макс. допустимое соотношение давлений Допустимое ΔP
Внутренняя резьба IG Наружная резьба AG
YDA-0.075-70-0-1-1 0.075 70 NBR   G 1/2 – 16 – 27 32 - 66 107 1:6 50
YDA-0.075-70-0-1-0 0.075 70 NBR G 1/2   14 – 34 – 41 - 66 98 1:6 50
YDA-0.16-70-0-1-1 0.16 70 NBR   G 1/2 – 16 – 27 32 - 76 114 1:6 50
YDA-0.16-70-0-1-0 0.16 70 NBR G 1/2   14 – 34 – 41 - 76 105 1:6 50
YDA-0.32-70-0-1-1 0.32 70 NBR   G 1/2 – 16 – 27 32 - 89 127 1:6 50
YDA-0.32-70-0-1-0 0.32 70 NBR G 1/2   14 – 34 – 41 - 89 118 1:6 50
YDA-0.5-70-0-1-1 0.5 70 NBR   G 1/2 – 16 – 27 32 - 103 139 1:6 50
YDA-0.5-70-0-1-0 0.5 70 NBR G 1/2   14 – 34 – 41 - 103 130 1:6 50
YDA-0.75-70-0-1-1 0.75 70 NBR   G 1/2 – 16 – 27 32 - 122 159 1:6 50
YDA-0.75-70-0-1-0 0.75 70 NBR G 1/2   14 – 34 – 41 - 122 150 1:6 50
YDA-0.075-70-0-2-1 0.075 70 ECO   G 1/2 – 16 – 27 32 - 66 107 1:6 50
YDA-0.075-70-0-2-0 0.075 70 ECO G 1/2   14 – 34 – 41 - 66 98 1:6 50
YDA-0.16-70-0-2-1 0.16 70 ECO   G 1/2 – 16 – 27 32 - 76 114 1:6 50
YDA-0.16-70-0-2-0 0.16 70 ECO G 1/2   14 – 34 – 41 - 76 105 1:6 50
YDA-0.32-70-0-2-1 0.32 70 ECO   G 1/2 – 16 – 27 32 - 89 127 1:6 50
YDA-0.32-70-0-2-0 0.32 70 ECO G 1/2   14 – 34 – 41 - 89 118 1:6 50
YDA-0.5-70-0-2-1 0.5 70 ECO   G 1/2 – 16 – 27 32 - 103 139 1:6 50
YDA-0.5-70-0-2-0 0.5 70 ECO G 1/2   14 – 34 – 41 - 103 130 1:6 50
YDA-0.75-70-0-2-1 0.75 70 ECO   G 1/2 – 16 – 27 32 - 122 159 1:6 50
YDA-0.75-70-0-2-0 0.75 70 ECO G 1/2   14 – 34 – 41 - 122 150 1:6 50
