Запрос цены

Откройте для себя усовершенствованный корпус фильтра с высоким потоком, тщательно разработанный для обеспечения надежной фильтрации. Корпус из нержавеющей стали, предназначенный для установки в высокопоточные фильтрующие картриджи (high flow), идеально подходит для условий, требующих эффективной фильтрации, особенно используется в секторе очистки воды.

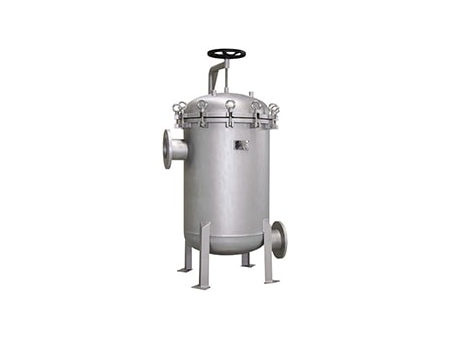

Корпус фильтра для жидкости с высоким расходом имеет как вертикальную, так и горизонтальную конфигурацию, отвечающую различным требованиям установки. Для стандартных фильтров размером от 10 до 40" обычно предпочтительна вертикальная конструкция. В случаях, когда расход воды превышает 1000 тонн в час, горизонтальная конструкция обеспечивает идеальную посадку. Кроме того, корпус можно соединияться с 60 дюймовыми фильтрующими картриджами, обеспечивая высокую скорость потока и легко заменяемым картриджеп.

Конструкционные материалы
Корпус фильтра и система фильтрации 304/316L
Вентиляционный/сливной клапан 304/316L
Рым-болт 304/316L
Держатель 304/316L
Уплотнительное кольцо Силикон/фторкаучук/EPDM/ПТФЭ
(*Возможно изготовление на заказ в соответствии с особыми требованиями)
Способ соединения
Соединение Рым-болт
Вход/выход Фланец
Выпускной клапан G1/2"
Сливной клапан G1"
Манометр M14*1.5
Обработка поверхности
Тип полировки Зеркальная полировка/ Электролитическая полировка/ Пескоструйная обработка
Точность полировки Внутренняя стенка 0.6мкм/ Наружная стенка 0.8мкм
Характеристики
Расчетное давление 0.6МПа/1.0МПа
Макс. рабочая температура 130℃
Чертеж в 2D

Размеры корпуса вертикального фильтра

Количество сердечников Длина Размеры (мм) Вход/выход (фланец)
A B C D E F N1 N2
1 40" ⌀219 1530 335 1750 380 / DN80 DN80
3 ⌀400 1655 405 2170 560 400 DN150 DN150
4 ⌀450 1725 445 2390 610 440 DN150 DN150
5 ⌀500 1840 490 2580 700 480 DN200 DN200
7 ⌀550 1860 500 2600 750 510 DN250 DN250
9 ⌀650 1890 530 2660 890 585 DN250 DN250

Размеры корпуса горизонтального фильтра

Количество сердечников Длина Размеры (мм) Вход/выход (фланец)
A B C D E F N1 N2
1 40" ⌀219 300 1750 / / / DN80 DN80
3 ⌀400 400 2170 / / / DN150 DN150
4 ⌀450 500 2390 / / / DN150 DN150
5 ⌀500 500 2580 / / / DN200 DN200
7 ⌀550 600 2600 / / / DN250 DN250
9 ⌀650 800 2660 / / / DN250 DN250
Особенности
  • Внутренняя и внешняя зеркальная полировка, контактная шероховатость 0.6 мкм, соответствует строгим гигиеническим стандартам.
  • Научно разработанная структура с идеальным уплотнением, не оставляющим мертвых углов и обеспечивающим легкую очистку.
  • Компактный дизайн, оптимизирующий использование пространства.
Применение
  • Идеально подходит для различных процессов фильтрации жидкостей с высокой скоростью потока.
  • Эффективно справляется с очисткой высокопоточных сточных вод, очисткой сточных вод, опреснением и фильтрацией очищающей жидкости.
  • Идеально подходит для фильтрации водопроводной воды, очистки сточных вод и опреснения морской воды.
