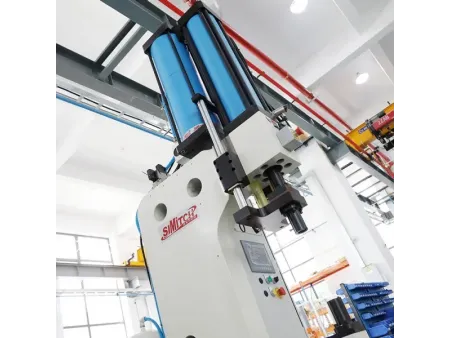

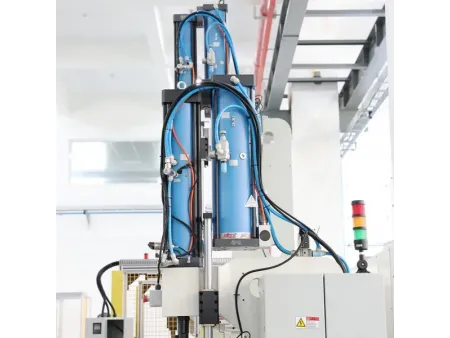

Пневмогидравлический цилиндр, серия BT

Запрос цены

Веб-сайт: http://clinchingmachine-ru.com/pneumohydraulic-cylinder-1-2.html

Давление ≤6бар
Усилие 2-2000кН
Силовой ход штока 5-52мм
Общий ход штока 100/200/250мм

Пневмогидравлический цилиндр представляет собой приводной узел, сочетающий высокую скорость пневматического подвода с высоким выходным усилием гидравлической системы. Пневматический цилиндр обеспечивает быстрый подвод штока к заготовке, а гидравлическая часть генерирует мощное и точное давление на конечном участке хода. Благодаря высокой энергоэффективности и гибкости управления наш пневмогидроцилиндр значительно снижает энергопотребление и одновременно соответствует промышленным требованиям, что делает его идеальным выбором для пневмогидравлических прессов и сопутствующего оборудования.

Оставить запрос

Габариты пневмогидроцилиндра серии BT

Модель	A1	A2	B	C	D	E	F (f7)	G	H	K	L	M	N	O	P	X	Примечания
BT01-200-12S	66	80	514	6-M6×12	40	G1 /8	30	10	16	24	M12×1.5	15	13	110	160	60	Пружина
BT01-200-24S	66	92	514	6-M6×12	40	G1/8	30	10	16	24	M12×1.5	15	13	135	162	100	Пружина
BT02-200-12S	78	92	529	6-M08×15	54	G1/4	40	10	20	26	M16×1.5	15	17	135	176	60	Пружина
BT02-200-24S	78	112	529	6-M08×15	54	G1/4	40	10	20	26	M16×1.5	15	17	150	193	100	Пружина
BT04-200-12S	98	112	551	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	150	210	100	Пружина
BT04-300-12S	98	112	751	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	150	210	100	Пружина
BT04-200-24S	98	137	551	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	180	235	100	Пружина
BT04-300-24S	98	137	751	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	180	235	100	Пружина
BT08-200-12S	120	137	585	6-M10×20	88	G1/2	70	10	45	35	M30×2	25	36	180	260	100	Пружина
BT08-300-12A	120	137	791	6-M10×20	88	G1/2	70	10	45	35	M30×2	25	36	180	301		Газ-пружина
BT15-250-12A	145	177	713	6-M16×25	100	G1/2	75	15	50	36	M30×2	25	41	220	366		Газ-пружина
BT15-250-24A	145	216	713	6-M16×25	100	G1/2	75	15	50	36	M30×2	25	41	270	405		Газ-пружина
BT20-250-12A	166	216	726	6-M20×30	115	G1/2	85	18	56	52	M39×2	35	46	270	426		Газ-пружина
BT30-250-12A	190	216	740	6-M20×30	132	G3/4	100	18	63	47	M39×2	35	55	270	452		Газ-пружина
BT50-200-12A	190	268	771	8-M20×35	150	G3/4	115	25	63	56	M42×2	40	55	330	574		Газ-пружина
BT75-200-12A	315	332	864	12-M24×45	200	G1	150	20	100	60	M64×2	60	85	380	722		Газ-пружина
BT100-200-12A	315	332	864	12-M24×45	200	G1	150	20	100	60	M64×2	60	85	380	722		Газ-пружина
