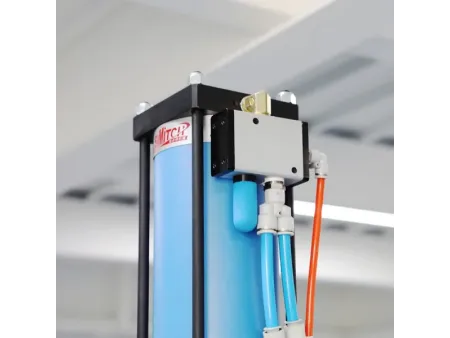

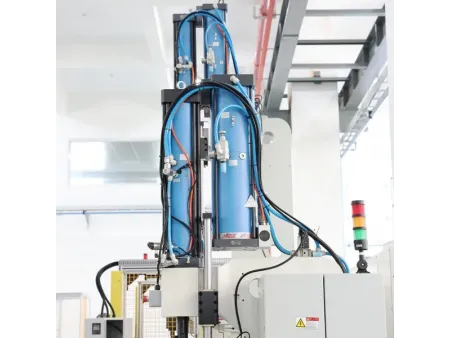

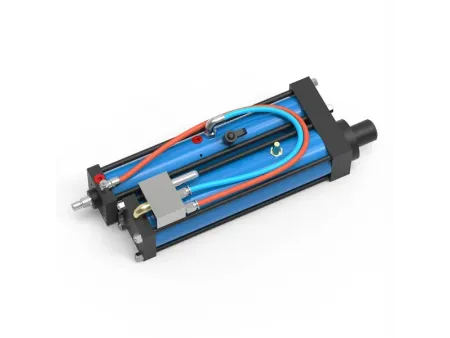

Пневмогидравлический цилиндр, серия BS

Запрос цены

Веб-сайт: http://clinchingmachine-ru.com/pneumohydraulic-cylinder-1-1.html

Усилие 2-2000кН
Силовой ход штока 6-52мм
Общий ход штока 100/200мм

Пневмогидравлический цилиндр (или усилительный пневмогидроцилиндр) представляет собой приводной механизм, сочетающий высокую скорость пневматического привода с большим выходным усилием гидравлической системы. Принцип работы пневмогидроцилиндра основан на быстром пневматическом подводе к заготовке с последующим созданием гидравлического давления на конечном участке хода для получения высокого выходного усилия. Благодаря высокой энергоэффективности и гибкости управления пневмогидравлический цилиндр SIMITCH широко применяется в процессах штамповки, клинч-соединения (пуклевки), сборки, а также в пневмогидравлических прессах, где одновременно требуются высокая скорость и значительное усилие.

Оставить запрос

Рабочие параметры

Модель	Усилие прессования при 6 бар (кН)	Усилие подвода при 6 бар (кг)	Усилие возврата при 6 бар (кг)	Коэффициент давления	Макс. давление масла при 6 бар (бар)
Серия BS01	11	95	105	62	345
Серия BS02	17	150	170	64	350
Серия BS04	35	240	260	69	380
Серия BS08	72	350	370	61	340
Серия BS15	135	500	700	64	350
Серия BS20	200	580	780	64	350
Серия BS30	276	730	1000	64	350
Серия BS50	476	1150	1700	61	340
Серия BS75	736	2355	3780	51	280
Серия BS100	970	2355	3780	69	380

Габариты

Модель	A1	A2	B	C	D	E	F(f7)	G	H	K	L	M	N	O	U(g6)	V	Примечания
BS01-100-12S	66	80	596	6-M6×12	40	G1/8	30	10	16	24	M12×1.5	15	13	110			Пружина
BS01-200-12S	66	80	786	6-M6×12	40	G1/8	30	10	16	24	M12×1.5	15	13	110			Пружина
BS01-100-24S	66	92	668	6-M6×12	40	G1/8	30	10	16	24	M12×1.5	15	13	135			Пружина
BS01-200-24S	66	92	868	6-M6×12	40	G1/8	30	10	16	24	M12×1.5	15	13	135			Пружина
BS02-100-12S	78	92	683	6-M08×15	54	G1/4	40	10	20	26	M16×1.5	15	17	135			Пружина
BS02-200-12S	78	92	883	6-M08×15	54	G1/4	40	10	20	26	M16×1.5	15	17	135			Пружина
BS02-100-24S	78	112	714	6-M08×15	54	G1/4	40	10	20	26	M16×1.5	15	17	150			Пружина
BS02-200-24S	78	112	914	6-M08×15	54	G1/4	40	10	20	26	M16×1.5	15	17	150			Пружина
BS04-100-12S	98	112	730	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	150	18	7	Пружина
BS04-200-12S	98	112	937	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	150			Пружина
BS04-100-24S	98	137	762	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	180	18	7	Пружина
BS04-200-24S	98	137	962	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	180			Пружина
BS08-100-12S	120	137	792	6-M10×20	88	G1/2	70	10	45	35	M30×2	25	36	180	26	7	Пружина
BS08-200-12S	120	137	1008	6-M10×20	88	G1/2	70	10	45	35	M30×2	25	36	180	26	7	Пружина

Модель	A1	A2	B	C	D	E	F (f7)	G	H	K	L	M	N	O	Примечания
BS08-100-24A	120	177	872	6-M10×20	88	G1/2	70	10	45	35	M30×2	25	36	220	Газовая пружина
BS08-200-24A	120	177	1072	6-M10×20	88	G1/2	70	10	45	35	M30×2	25	36	220	Газовая пружина
BS15-150-12A	145	177	1044	6-M16×25	100	G1/2	75	15	50	36	M30×2	25	41	220	Газовая пружина
BS15-250-12A	145	177	1300	6-M16×25	100	G1/2	75	15	50	36	M30×2	25	41	220	Газовая пружина
BS15-150-24A	145	216	1114	6-M16×25	100	G1/2	75	15	50	36	M30×2	25	41	270	Газовая пружина
BS15-250-24A	145	216	1314	6-M16×25	100	G1/2	75	15	50	36	M30×2	25	41	270	Газовая пружина
BS20-150-12A	166	177	1110	6-M20×30	115	G1/2	85	18	56	52	M39×2	35	46	220	Газовая пружина
BS20-250-12A	166	216	1359	6-M20×30	115	G1/2	85	18	56	52	M39×2	35	46	270	Газовая пружина
BS30-150-12A	190	216	1135	6-M20×30	132	G3/4	100	18	63	47	M39×2	35	55	270	Газовая пружина
BS30-250-12A	190	216	1385	6-M20×30	132	G3/4	100	18	63	47	M39×2	35	55	270	Газовая пружина
BS50-200-12A	190	268	1285	8-M20×35	150	G3/4	115	25	63	56	M42×2	40	55	330	Газовая пружина
BS75-200-12A	315		1629	12-M24×45	200	G1	150	20	100	60	M64×2	60	85	380	Газовая пружина
BS100-200-12A	315	332	1643	12-M24×45	200	G1	150	20	100	60	M64×2	60	85	380	Газовая пружина

Ключевые преимущества

Высокая эффективность и энергоэффективность
Скорость подвода штока нашего пневмогидроцилиндра выше, чем у гидравлических систем, и стабильнее, чем у чисто пневматических систем. Быстрый подвод происходит на предварительном этапе, а высокое давление создается только на этапе усиления. Энергопотребление всей нашей системы крайне низкое и обычно составляет лишь 10-30% от традиционных гидравлических систем. При этом пневмогидравлическому цилиндру не требуется постоянно работающий двигатель.

Стабильное и управляемое усилие
Широкий диапазон усилия от 1 до 200 тонн имеет характеристики, сопоставимые с гидравлическими прессами. Технология мягкого подвода обеспечивает плавное соприкосновение инструмента с заготовкой, снижая ударные нагрузки и уровень шума, а также увеличивая срок службы оснастки.

Области применения

Формовка
Проведение испытаний
Штамповка
Рельефное тиснение (чеканка)
Вытяжка
Герметизация
Клепка
Резка
Гибка
Сжатие
Клинч-соединение (пуклевка)
Запрессовка
