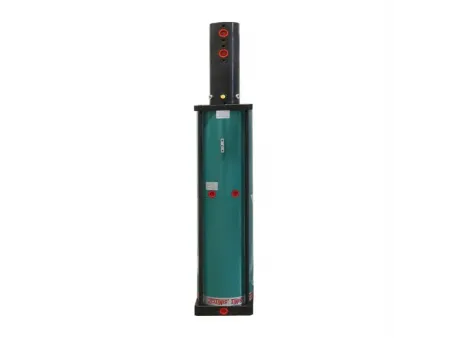

Пневмогидравлический мультипликатор давления, серия MPS/HMPS

Запрос цены

Веб-сайт: http://clinchingmachine-ru.com/pneumohydraulic-intensifier-1-5.html

Усилие 2-2000кН
Силовой ход штока 6-52мм
Общий ход штока 100/200мм

Пневмогидравлический мультипликатор давления серии MPS/HMPS представляет собой устройство для получения высокого давления, объединяющее пневматические и гидравлические технологии. Используя сжатый воздух для подвода поршня и закон Паскаля, мультипликатор преобразует входное давление воздуха в гидравлическое давление, превышающее его в десятки раз. Основные компоненты системы включают пневмоцилиндр, гидроцилиндр и камеру преобразования «воздух-масло». Конструкция допускает установку в любом положении (360°) и не требует отдельной гидравлической станции.

Оставить запрос

Мультипликатор серии MPS
Коэффициент усиления давления: 69:1
Преобразует входное давление воздуха 6 бар в гидравлическое давление до 400 бар
Специально разработан для привода рабочих пневмогидроцилиндров серии AT

Мультипликатор серии HMPS
Коэффициент усиления давления: 39:1
Преобразует входное давление воздуха 6 бар в гидравлическое давление 230 бар (до 250 бар)
Специально разработан для привода рабочих пневмогидроцилиндров серии HZ

Рабочие параметры

Рабочие параметры мультипликатора серии MPS

Модель	Усилие подвода (кг, при давлении воздуха 6 бар)	Усилие возврата (кг, при давлении воздуха 6 бар)	Объем высоконапорного масла при усилении (A1) (см³)	A1	H	B	L1	L	Пневматический интерфейс	Гидравлический интерфейс
MPS100.60.30	400	470	30	112	85	625	281	681	G1/2	G3/4
MPS125.60.50	400	790	50	137	98.5	612	256	668	G1/2	G3/4
MPS160.60.100	400	1800	100	177	118.5	720	298	776	G3/4	G3/4
MPS200.60.180	400	2800	180	216	138	836	386	892	G1	G3/4
MPS250.60.265	400	6600	265	268	159	921	361	977	G1	G1
MPS300.60.390	400	10000	390	332	196	1125	450	1200	G1	G1-1/4

Рабочие параметры мультипрликатора серии HMPS

Модель	Усилие подвода (кг, при давлении воздуха 10 бар)	Усилие возврата (кг, при давлении воздуха 6 бар)	Объем высоконапорного масла при усилении (A1) (см³)	A1	H	B	L1	L	Пневматический интерфейс	Гидравлический интерфейс	Примечания
HMPS100.100.50	400	470	50	112	85	625	281	681	G1/2	G3/4	230
HMPS125.100.78	400	790	78	137	98.5	612	256	668	G1/2	G3/4	230
HMPS160.100.134	400	1800	134	177	118.5	720	298	776	G3/4	G3/4	230
HMPS200.100.284	400	2800	284	216	138	836	386	892	G1	G3/4	230
HMPS250.100.395	400	6600	395	268	159	921	361	977	G1	G1	230
HMPS300.100.650	400	10000	650	332	196	1125	450	1200	G1	G1-1/4	230

Порт высокого гидравлического давления
Порт для проверки давления
Порт быстрого подвода
Порт возврата мультипликатора
Порт мультипликатора давления
