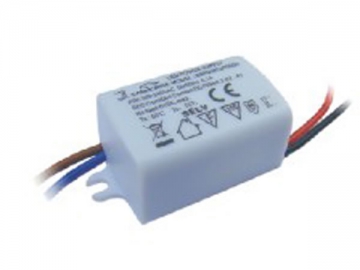

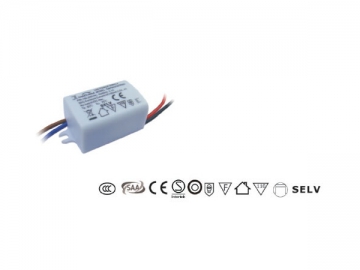

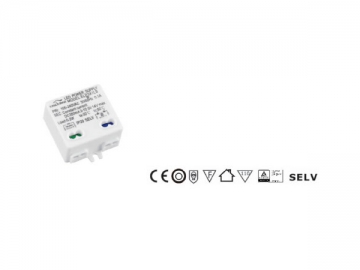

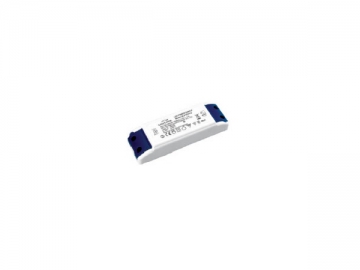

Драйвер постоянного тока для светодиодов
Светодиодный драйвер постоянного тока предназначен для подачи стабильного постоянного тока к светодиодам, он надежно преобразует выходное напряжение в определенном диапазоне в зависимости от сопротивления нагрузки. Благодаря управляющей микросхеме, драйвер обладает хорошей стабильностью, большим кпд, высоким коэффициентом мощности, а также длительным сроком службы, он обеспечивает функции защиты от перегрузки, перенапряжения, перегрева, короткого замыкания и т.д. Одним словом, такие драйверы представляют собой источники постоянного стабилизированного тока для светодиодных устройств.
Стандарты
1. Магнитное излучение: EN55015
2.Гармонические волны: EN61000-3-2
3.Фликер: EN61000-3-3
4. Помехоустойчивость: EN61547
5. Безопасность: IEC61347-1, IEC61347-2-13, IEC60598-1, IEC60598-2-6
1. Светодиодный трансформатор постоянного тока малой мощности с низкой частотой пульсаций (Серия EBP & ELP)

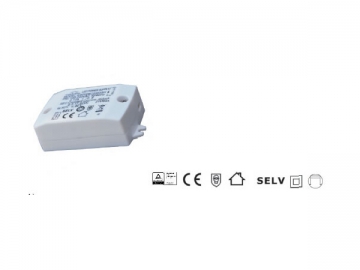

Характеристики
Способ установки: встраиваемый
Подключение электропитания: контактная колодка или выводной электропровод
Подключение нагрузки: последовательное соединение
Защита: от короткого замыкания и перегрева
Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: IEC61347-1, IEC61347-2-13
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 100-240В переменного тока, 50/60Гц | 350мА | 2.8-12В | 50°C | 75°C | ≥73% | <0.3Вт | ≥0.5 | 52.5 | 28.5 | 21 |
| 100-240В переменного тока, 50/60Гц | 500мА | 2.5-8В | 50°C | 75°C | ≥68% | <0.3Вт | ≥0.5 | 52.5 | 28.5 | 21 |
| 100-240В переменного тока, 50/60Гц | 700мА | 2.5-4В | 50°C | 75°C | ≥64% | <0.3Вт | ≥0.5 | 52.5 | 28.5 | 21 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 100-240В переменного тока, 50/60Гц | 350мА | 3-10.5В | 50°C | 80°C | ≥74% | <0.3Вт | ≥0.5 | 50 | 40.8 | 21.5 |
| 220-240В переменного тока, 50/60Гц | 150мА | 20-40В | 50°C | 75°C | ≥82% | <0.3Вт | ≥0.5 | 52 | 43.5 | 22 |
… | … | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 700мА | 5.5-11В | 50°C | 75°C | ≥80% | <0.3Вт | ≥0.5 | 52 | 43.5 | 22 |
| 220-240В переменного тока, 50/60Гц | 150мА | 38-57В | 50°C | 80°C | ≥80% | <0.3Вт | ≥0.5 | 52 | 43.5 | 22 |
… | … | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 700мА | 8-13В | 50°C | 80°C | ≥78% | <0.3Вт | ≥0.5 | 52 | 43.5 | 22 |

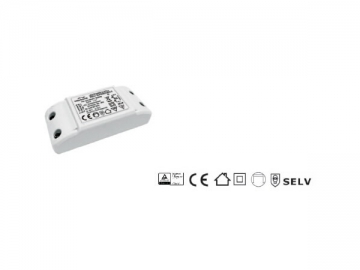

Характеристики
Способ установки: несопряженный
Подключение электропитания: контактная колодка
Подключение нагрузки: последовательное соединение
Защита: от короткого замыкания и перегрева
Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: IEC61347-1, IEC61347-2-13, IEC60598-1, IEC60598-2-6
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 200мА | 20-40В | 50°C | 75°C | 82% | <0.3Вт | >0.8 | 88 | 39 | 22.5 |
| 220-240В переменного тока, 50/60Гц | 250мА | 16-32В | 50°C | 75°C | 82% | <0.3Вт | >0.8 | 88 | 39 | 22.5 |
| 220-240В переменного тока, 50/60Гц | 300мА | 13-26В | 50°C | 75°C | 81% | <0.3Вт | >0.8 | 88 | 39 | 22.5 |
| 220-240В переменного тока, 50/60Гц | 350мА | 11.5-23В | 50°C | 75°C | 80% | <0.3Вт | >0.8 | 88 | 39 | 22.5 |
… | … | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 1000мА | 4-8В | 50°C | 75°C | 76% | <0.3Вт | >0.8 | 88 | 39 | 22.5 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 250мА | 24-48В | 50°C | 75°C | 85% | <0.3Вт | >0.8 | 88 | 39 | 22.5 |
| 220-240В переменного тока, 50/60Гц | 300мА | 20-40В | 50°C | 75°C | 84% | <0.3Вт | >0.8 | 88 | 39 | 22.5 |
| 220-240В переменного тока, 50/60Гц | 350мА | 17-34В | 50°C | 75°C | 83% | <0.3Вт | >0.8 | 88 | 39 | 22.5 |
… | … | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 1200мА | 5-10В | 50°C | 75°C | 76% | <0.3Вт | >0.8 | 88 | 39 | 22.5 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 350мА | 23-46В | 50°C | 80°C | 86% | <0.3Вт | >0.8 | 115 | 45 | 27.5 |
| 220-240В переменного тока, 50/60Гц | 400мА | 20-40В | 50°C | 80°C | 85% | <0.3Вт | >0.8 | 115 | 45 | 27.5 |
| 220-240В переменного тока, 50/60Гц | 450мА | 18-36В | 50°C | 80°C | 84% | <0.3Вт | >0.8 | 115 | 45 | 27.5 |
… | … | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 1400мА | 6-11.4В | 50°C | 80°C | 78% | <0.3Вт | >0.8 | 115 | 45 | 27.5 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 100-240В переменного тока, 50/60Гц | 250мА | 8.4-240В | 50°C | 85°C | 80% | ≤0.1Вт | >0.8 | 68.5 | 35 | 20 |
| 100-240В переменного тока, 50/60Гц | 300мА | 7-20В | 50°C | 85°C | 80% | ≤0.1Вт | >0.8 | 68.5 | 35 | 20 |
… | … | … | … | … | … | … | … | … | … | … | … |
| 100-240В переменного тока, 50/60Гц | 700мА | 3.6-10В | 50°C | 85°C | 75% | ≤0.1Вт | >0.8 | 68.5 | 35 | 20 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
EIP008C0120LHS | 100-240В переменного тока, 50/60Гц | 120мА | 33.5-67В | 50°C | 80°C | 86% | <0.3Вт | ≥0.5 | 88 | 39 | 22.5 |
EIP008C0150LHS | 100-240В переменного тока, 50/60Гц | 150мА | 26-53.5В | 50°C | 80°C | 86% | <0.3Вт | ≥0.5 | 88 | 39 | 22.5 |
… | … | … | … | … | … | … | … | … | … | … | … |
EIP008C0700LHS | 100-240В переменного тока, 50/60Гц | 700мА | 5.6-11.5В | 50°C | 80°C | 78% | <0.3Вт | ≥0.5 | 88 | 39 | 22.5 |
Характеристики
Способ установки: встраиваемый
Подключение электропитания: выводной электропровод
Подключение нагрузки: последовательное соединение
Защита: от короткого замыкания
Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: IEC61347-1, IEC61347-2-13

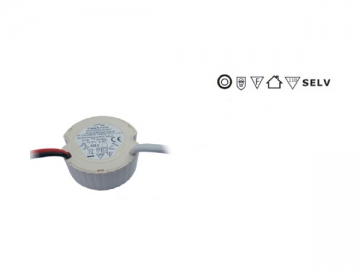

Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | |
Диаметр (мм) | Высота (мм) | |||||||||
220-240В переменного тока, 50/60Гц | DC250мА | 12-24В | 50°C | 80°C | 81% | <0.3Вт | >0.8 | Φ55 | 22.5 | |
| 220-240В переменного тока, 50/60Гц | DC300мА | 10-20В | 50°C | 80°C | 80% | <0.3Вт | >0.8 | Φ55 | 22.5 |
… | … | … | … | … | … | … | … | … | … | … |
220-240В переменного тока, 50/60Гц | DC700мА | 5.5-11В | 50°C | 80°C | 76% | <0.3W | >0.8 | Φ55 | 22.5 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | |
Диаметр (мм) | Высота (мм) | |||||||||
220-240В переменного тока, 50/60Гц | DC200мА | 40-60В | 50°C | 75°C | 85% | <0.3Вт | >0.9 | Φ65 | 26 | |
| 220-240В переменного тока, 50/60Гц | DC250мА | 32-48В | 50°C | 75°C | 85% | <0.3Вт | >0.9 | Φ65 | 26 |
… | … | … | … | … | … | … | … | … | … | … |
220-240В переменного тока, 50/60Гц | DC700мА | 11-17.5В | 50°C | 75°C | 83% | <0.3Вт | >0.9 | Φ65 | 26 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | |
Диаметр (мм) | Высота (мм) | |||||||||
220-240В переменного тока, 50/60Гц | DC300мА | 42-62В | 50°C | 75°C | 86% | <0.5Вт | >0.9 | Φ65 | 26 | |
| 220-240В переменного тока, 50/60Гц | DC350мА | 34-52В | 50°C | 75°C | 88% | <0.5Вт | >0.9 | Φ65 | 26 |
… | … | … | … | … | … | … | … | … | … | … |
220-240В переменного тока, 50/60Гц | DC1000мА | 12-18В | 50°C | 75°C | 85% | <0.5Вт | >0.9 | Φ65 | 26 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | |
Диаметр (мм) | Высота (мм) | |||||||||
220-240В переменного тока, 50/60Гц | DC300мА | 55-83В | 50°C | 85°C | 87% | <0.3Вт | >0.9 | Φ75 | 26 | |
| 220-240В переменного тока, 50/60Гц | DC350мА | 48-72В | 50°C | 85°C | 86% | <0.3Вт | >0.9 | Φ75 | 26 |
… | … | … | … | … | … | … | … | … | … | … |
220-240В переменного тока, 50/60Гц | DC1200мА | 14-21В | 50°C | 80°C | 82% | <0.3W | >0.9 | Φ75 | 26 |
Характеристики
Способ установки: встраиваемый
Подключение электропитания: выводной электропровод
Подключение нагрузки: последовательное соединение
Защита: от короткого замыкания
Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: IEC61347-1, IEC61347-2-13
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | |
Диаметр (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 120мА | 33.5-67В | 50°C | 75°C | 81% | <0.3Вт | >0.45 | Φ55 | 22.5 |
| 220-240В переменного тока, 50/60Гц | 150мА | 26-53.5В | 50°C | 75°C | 80% | <0.3Вт | >0.45 | Φ55 | 22.5 |
… | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 700мА | 5.6-11.5В | 50°C | 75°C | 76% | <0.3Вт | >0.45 | Φ55 | 22.5 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | |
Диаметр (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 120мА | 67-100В | 50°C | 75°C | 85% | <0.3Вт | >0.45 | Φ55 | 26 |
| 220-240В переменного тока, 50/60Гц | 150мА | 48-80В | 50°C | 75°C | 84% | <0.3Вт | >0.45 | Φ55 | 26 |
… | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 700мА | 9-17.5В | 50°C | 75°C | 78% | <0.3Вт | >0.45 | Φ55 | 26 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | |
Диаметр (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 250мА | 48-72В | 50°C | 85°C | 86% | <0.3Вт | >0.9 | Φ65 | 26 |
| 220-240В переменного тока, 50/60Гц | 300мА | 40-62В | 50°C | 85°C | 85% | <0.3Вт | >0.9 | Φ65 | 26 |
… | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 700мА | 16-27В | 50°C | 85°C | 81% | <0.3Вт | >0.9 | Φ65 | 26 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | |
Диаметр (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 250мА | 56-85В | 50°C | 85°C | 86% | <0.3Вт | >0.9 | Φ65 | 26 |
| 220-240В переменного тока, 50/60Гц | 300мА | 46-70В | 50°C | 85°C | 85% | <0.3Вт | >0.9 | Φ65 | 26 |
… | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 700мА | 18-30В | 50°C | 85°C | 81% | <0.3Вт | >0.9 | Φ65 | 26 |
Характеристики
Способ установки: встраиваемый
Подключение электропитания: контактная колодка
Подключение нагрузки: последовательное соединение
Защита: от короткого замыкания
Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: IEC61347-1, IEC61347-2-13

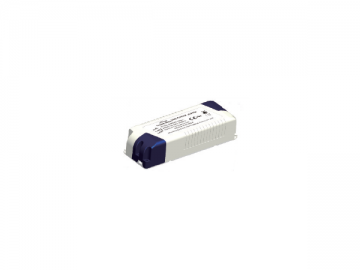

Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 350мА | 48-72В | 50°C | 85°C | ≥88% | ≤0.5Вт | >0.9 | 106 | 68 | 22 |
| 220-240В переменного тока, 50/60Гц | 400мА | 37.5-62.5В | 50°C | 85°C | ≥87% | ≤0.5Вт | >0.9 | 106 | 68 | 22 |
… | … | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 1200мА | 12.5-21В | 50°C | 85°C | ≥86% | ≤0.5Вт | >0.9 | 106 | 68 | 22 |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
220-240В переменного тока, 50/60Гц | DC500мА | 36-60В | 50°C | 85°C | ≥88% | ≤0.5Вт | >0.9 | 102.5 | 66.5 | 30 | |
| 220-240В переменного тока, 50/60Гц | DC550мА | 32.5-54.5В | 50°C | 85°C | ≥87% | ≤0.5Вт | >0.9 | 102.5 | 66.5 | 30 |
… | … | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | DC1200мА | 15-25.5В | 50°C | 85°C | ≥86% | - | >0.9 | - | - | - |
Технические характеристики: 40Вт

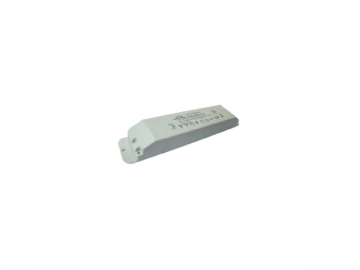

Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 500мА | 48-80В | 50°C | 85°C | ≥88% | ≤0.3Вт | >0.9 | 102.5 | 66.5 | 30 |
| 220-240В переменного тока, 50/60Гц | 550мА | 43.5-73В | 50°C | 85°C | ≥87% | ≤0.3Вт | >0.9 | 102.5 | 66.5 | 30 |
… | … | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 1400мА | 17.5-29В | 50°C | 85°C | ≥86% | ≤0.3Вт | >0.9 | - | - | - |
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 600мА | 55-83.5В | 50°C | 85°C | ≥88% | ≤0.3Вт | >0.9 | 107.5 | 76 | 30 |
| 220-240В переменного тока, 50/60Гц | 700мА | 48-72В | 50°C | 85°C | ≥87% | ≤0.3Вт | >0.9 | 107.5 | 76 | 30 |
… | … | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 1500мА | 22-33.5В | 50°C | 85°C | ≥86% | ≤0.3Вт | >0.9 | 107.5 | 76 | 30 |

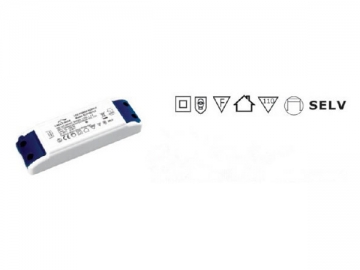

Характеристики
Способ установки: несопряженный
Подключение электропитания: контактная колодка
Подключение нагрузки: последовательное соединение
Защита: от короткого замыкания и перегрева
Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, EN61347-2-13, EN60598-1, EN60598-2-6
Модель | Входное напряжение | Постоянный ток | Диапазон рабочих напряжений | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 200мА | 40-60В | 50°C | 80°C | ≥88% | <0.5Вт | >0.9 | 88 | 39 | 22.5 |
… | … | … | … | … | … | … | … | … | … | … | … |
| 220-240В переменного тока, 50/60Гц | 900мА | 8-13.5В | 50°C | 80°C | ≥81% | <0.5Вт | >0.9 | 88 | 39 | 22.5 |
