Запрос цены
О нас: http://eaglerise-electric.ru

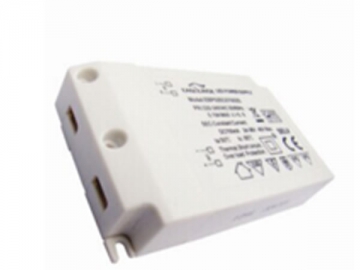

Диммируемые драйверы подходят для светодиодных точечных светильников, светодиодных потолочных светильников и прочих светодиодных ламп, требующих регулирования яркости. Устройства используют схему регулятора освещения для плавной настойки выходной мощность без фликкерного шума, при этом выходная мощность может быть скорректирована на разных уровнях.

Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Фликер: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: IEC61347-1, IEC61347-2-13, IEC60598-1, IEC60598-2-6

Технические параметры

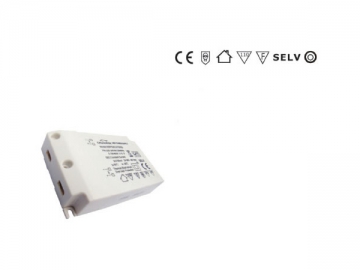

1. Светодиодный драйвер с ШИМ-диммером 0-10В (европейский стандарт)

Характеристика
Монтаж: независимый
Подключение электропитания: Блок клемм
Подключение нагрузки: последовательное подключение
Защита от превышения максимальной рабочей температуры. Защита от КЗ в нагрузке.

Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, EN61347-2-13

Технические характеристики: 10Вт
Модель Входное напряжение Постоянный ток Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
EDP010C0200SHD4 220-240В переменного тока, 50/60Гц 220мА 25-50В 50°C 75°C ≥76% <0.5Вт ≥0.9 106 68 22
… … … … … … … … … … … …
EDP010C0700SHD4 220-240В переменного тока, 50/60Гц 700мА 8-14.5В 50°C 75°C ≥76% <0.5Вт ≥0.9 106 68 22
Технические характеристики: 15Вт
Модель Входное напряжение Постоянный ток Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
EDP015C0200SHD4 220-240В переменного тока, 50/60Гц 200мА 37.5-75В 50°C 80°C ≥80% <0.5Вт ≥0.9 106 68 22
EDP015C0250SHD4 220-240В переменного тока, 50/60Гц 250мА 30-60В 50°C 80°C ≥80% <0.5Вт ≥0.9 106 68 22
… … … … … … … … … … … …
EDP015C1000SHD4 220-240В переменного тока, 50/60Гц 1000мА 8-15В 50°C 80°C ≥80% <0.5Вт ≥0.9 106 68 22
Технические характеристики: 25Вт
Модель Входное напряжение Постоянный ток Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
EDP025C0350SHD4 220-240В переменного тока, 50/60Гц 350мА 36-71.5В 50°C 85°C ≥82% <0.5Вт ≥0.9 106 68 22
… … … … … … … … … … … …
EDP025C1000SHD4 220-240В переменного тока, 50/60Гц 1000мА 12.5-25В 50°C 85°C ≥82% <0.5Вт ≥0.9 106 68 22
Технические характеристики: 30Вт
Модель Входное напряжение Постоянный ток Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
EDP030C0350SHD4 220-240В переменного тока, 50/60Гц 350мА 43-86В 50°C 85°C ≥88% <0.5Вт ≥0.9 124 80 22
EDP030C0400SHD4 220-240В переменного тока, 50/60H 400мА 37.5-75В 50°C 85°C ≥87% <0.5Вт ≥0.9 124 80 22
… … … … … … … … … … … …
EDP030C1000SHD4 220-240В переменного тока, 50/60Гц 1000мА 15-30В 50°C 85°C ≥85% <0.5Вт ≥0.9 124 80 22

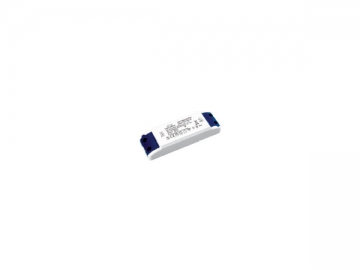

2. Светодиодный драйвер с ШИМ-диммером 0-10В (универсальный)

Особенности
Способ установки: встраиваемый
Подключение электропитания: контактная колодка
Подключение нагрузки: последовательное соединение
Защита: от короткого замыкания

Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Фликер: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, EN61347-2-13

Технические характеристики: 25Вт
Модель Входное напряжение Постоянный ток Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
EDP025C0350SHD4 100-240В переменного тока, 50/60Гц DC350мА 36-72В 50°C 85°C ≥82% <0.5Вт ≥0.9 106 68 22
EDP025C0400SHD4 100-240В переменного тока, 50/60Гц DC400мА 31-62.5В 50°C 85°C ≥82% <0.5Вт ≥0.9 106 68 22
… … … … … … … … … … … …
EDP025C1000SHD4 100-240В переменного тока, 50/60Гц DC1000мА 12.5-25В 50°C 85°C ≥80% <0.5Вт ≥0.9 106 68 22
Технические характеристики: 30Вт
Модель Входное напряжение Постоянный ток Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
EDP030C0350SHD4 100-240В переменного тока, 50/60Гц DC350мА 43-86В 50°C 85°C ≥83% <0.5Вт ≥0.9 124 80 22
EDP030C0400SHD4 100-240В переменного тока, 50/60Гц DC400мА 37.5-75В 50°C 85°C ≥82% <0.5Вт ≥0.9 124 80 22
… … … … … … … … … … … …
EDP030C1000SHD4 100-240В переменного тока, 50/60Гц DC1000мА 15-30В 50°C 85°C ≥82% <0.5Вт ≥0.9 124 80 22
Технические характеристики: 50Вт
Модель Входное напряжение Постоянный ток Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
EDP050C0500SHD4 100-240В переменного тока, 50/60Гц DC500мА 50-100В 50°C 85°C ≥87% <0.5Вт ≥0.9 124 80 22
EDP050C0550SHD4 100-240В переменного тока, 50/60Гц DC550мА 45.5-91В 50°C 85°C ≥86% <0.5Вт ≥0.9 124 80 22
… … … … … … … … … … … …
EDP050C1200SHD4 100-240В переменного тока, 50/60Гц DC1200мА 21-42В 50°C 85°C ≥85% <0.5Вт ≥0.9 124 80 22

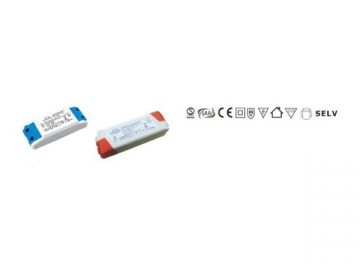

3. Радиоуправляемый светодиодный драйвер с диммером и трансформатором постоянного тока

Характеристики
Способ установки: встраиваемый
Подключение электропитания: контактная колодка
Подключение нагрузки: последовательное соединение
Защита: от короткого замыкания

Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, EN61347-2-13
Рекжим управления: радиоуправление, многогканальный выход

Технические характеристики: 25Вт
Модель Входное напряжение Постоянный ток Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
EDP025C0350SSD5 220-240В переменного тока, 50/60Гц 350мА 35-71.5В 50°C 80°C ≥83% <0.5Вт ≥0.9 106 68 22
EDP025C0300SSD5 220-240В переменного тока, 50/60Гц 300мА 35-71.5В 50°C 80°C ≥83% <0.5Вт ≥0.9 106 68 22
… … … … … … … … … … … …
EDP025C0200SSD5 220-240В переменного тока, 50/60Гц 200мА 35-71.5В 50°C 80°C ≥83% <0.5Вт ≥0.9 106 68 22
Технические характеристики: 35Вт
Модель Входное напряжение Постоянный ток Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
EDP035C0700SSD5 220-240В переменного тока, 50/60Гц 700мА 25-50В 50°C 85°C ≥85% <0.5Вт ≥0.9 124 80 22
EDP035C0650SSD5 220-240В переменного тока, 50/60Гц 650мА 25-50В 50°C 85°C ≥85% <0.5Вт ≥0.9 124 80 22
EDP035C0600SSD5 220-240В переменного тока, 50/60Гц 600мА 25-50В 50°C 85°C ≥84% <0.5Вт ≥0.9 124 80 22
… … … … … … … … … … … …
EDP035C0500SSD5 220-240В переменного тока, 50/60Гц 500мА 25-50В 50°C 85°C ≥83% <0.5Вт ≥0.9 124 80 22
Технические характеристики: 50Вт
Модель Входное напряжение Постоянный ток Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
EDP050C0700SSD5 220-240В переменного тока, 50/60Гц 700мА 35-71.5В 50°C 85°C ≥85% <0.5Вт ≥0.9 124 80 22
EDP050C0650SSD5 220-240В переменного тока, 50/60Гц 650мА 35-71.5В 50°C 85°C ≥85% <0.5Вт ≥0.9 124 80 22
EDP050C0600SSD5 220-240В переменного тока, 50/60Гц 600мА 35-71.5В 50°C 85°C ≥84% <0.5Вт ≥0.9 124 80 22
… … … … … … … … … … … …
EDP050C0500SSD5 220-240В переменного тока, 50/60Гц 500мА 35-71.5В 50°C 85°C ≥83% <0.5Вт ≥0.9 124 80 22

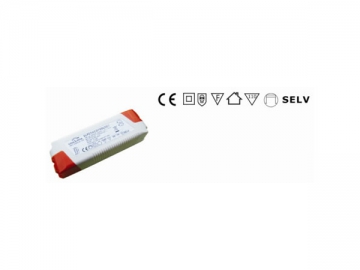

4. Светодиодный трансформатор низкой частоты пульсаций с регулируемой яркостью, оснащенный двунаправленным триодным тиристором (Серия ELP)

Особенности
Способ установки: несопряженный
Подключение электропитания: контактная колодка
Подключение нагрузки: последовательное соединение
Защита: от короткого замыкания и перегрева

Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Фликер: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, EN61347-2-13, EN60598-1, EN60598-2-6

Технические характеристики: 50Вт
Модель Входное напряжение Постоянный ток Диапазон регулируемого тока Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
ELP050C0500LSD1 220-240В переменного тока, 500мА 25-500мА 67-100В 50°C 85°C ≥87% <1Вт ≥0.9 157 54 36
ELP050C0550LSD1 220-240В переменного тока, 550мА 28-550мА 60-91В 50°C 85°C ≥86% <1Вт ≥0.9 157 54 36
… … … …
ELP050C1400LSD1 220-240В переменного тока, 1400мА 75-1400мА 24-36В 50°C 85°C ≥84% <1Вт ≥0.9 157 54 36
Технические характеристики: 60Вт
Модель Входное напряжение Постоянный ток Диапазон регулируемого тока Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
ELP060C0600LSD1 220-240В переменного тока, 600мА 30-600мА 67-100В 50°C 85°C ≥87% <2Вт ≥0.9 166 50 33
ELP060C0650LSD1 220-240В переменного тока, 650мА 33-650мА 61-92.5В 50°C 85°C ≥87% <2Вт ≥0.9 166 50 33
… … … … … … … … … … … … …
ELP060C1400LSD1 220-240В переменного тока, 1400мА 70-1400мА 28-43В 50°C 85°C ≥85% <2Вт ≥0.9 166 50 33

Технические характеристики: 15Вт
Модель Входное напряжение Постоянный ток Диапазон регулируемого тока Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
ELP015C0300LSD1 220-240В переменного тока, 300мА 15-300мА 34-50В 50°C 80°C ≥85% <1Вт ≥0.9 115 45 27.5
ELP015C0350LSD1 220-240В переменного тока, 350мА 18-350мА 28-43В 50°C 80°C ≥85% <1Вт ≥0.9 115 45 27.5
… … … … … … … … … … … … …
ELP015C0700LSD1 220-240В переменного тока, 700мА 35-700мА 14-21.5В 50°C 80°C ≥84% <1Вт ≥0.9 115 45 27.5

Особенности
Способ установки: несопряженный
Подключение электропитания: контактная колодка
Подключение нагрузки: последовательное соединение
Защита: от короткого замыкания и перегрева

Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Фликер: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: IEC61347-1, IEC61347-2-13, IEC60598-1, IEC60598-2-6

Технические характеристики: 6Вт
Модель Входное напряжение Постоянный ток Диапазон регулируемого тока Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
ELP006C0200LSD1 220-240В переменного тока, 50/60Гц 200мА 10-200мА 20-30В 50°C 80°C ≥76% <1Вт ≥0.9 111 42 24
ELP006C0250LSD1 220-240В переменного тока, 50/60Гц 250мА 12.5-250мА 16-24В 50°C 80°C ≥76% <1Вт ≥0.9 111 42 24
… … … … … … … … … … … … …
ELP006C0700LSD1 220-240В переменного тока, 50/60Гц 700мА 35-700мА 5.7-8.6В 50°C 80°C ≥74% <1Вт ≥0.9 111 42 24
Технические характеристики: 9Вт
Модель Входное напряжение Постоянный ток Диапазон регулируемого тока Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
ELP009C0200LSD1 220-240В переменного тока, 200мА 10-200мА 30-45В 50°C 80°C ≥81% <1Вт ≥0.9 111 42 24
ELP009C0250LSD1 220-240В переменного тока, 250мА 12-250мА 24-36В 50°C 80°C ≥81% <1Вт ≥0.9 111 42 24
… … … … … … … … … … … … …
ELP009C0700LSD1 220-240В переменного тока, 700мА 35-700мА 8.6-13В 50°C 80°C ≥76% <1Вт ≥0.9 111 42 24
Технические характеристики: 12Вт
Модель Входное напряжение Постоянный ток Диапазон регулируемого тока Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
ELP012C0200LSD1 220-240В переменного тока, 200мА 10-200мА 40-60В 50°C 80°C ≥84% <1Вт ≥0.9 111 42 24
ELP012C0250LSD1 220-240В переменного тока, 250мА 12-250мА 32-48В 50°C 80°C ≥83% <1Вт ≥0.9 111 42 24
… … … … … … … … … … … … …
ELP012C0700LSD1 220-240В переменного тока, 700мА 35-700мА 11.5-17.5В 50°C 80°C ≥81% <1Вт ≥0.9 111 42 24

Особенности
Способ установки: несопряженный
Подключение электропитания: контактная колодка
Подключение нагрузки: последовательное соединение
Защита: от короткого замыкания и перегрева

Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Фликер: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, EN61347-2-13, EN60598-1, EN60598-2-6

Технические характеристики: 20Вт
Модель Входное напряжение Постоянный ток Диапазон регулируемого тока Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
ELP020C0350LSD1 220-240В переменного тока, 350мА 18-350мА 34-58В 50°C 80°C ≥85% <1Вт ≥0.9 132 45 24
ELP020C0400LSD1 220-240В переменного тока, 400мА 20-400мА 30-50В 50°C 80°C ≥84% <1Вт ≥0.9 132 45 24
… … … … … … … … … … … … …
ELP020C1400LSD1 220-240В переменного тока, 1400мА 75-1400мА 8.5-14В 50°C 80°C ≥82% <1Вт ≥0.9 132 45 24
Технические характеристики: 30Вт
Модель Входное напряжение Постоянный ток Диапазон регулируемого тока Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
ELP030C0350LSD1 220-240В переменного тока, 350мА 18-350мА 57-86В 50°C 85°C ≥88% <2Вт ≥0.9 156 50 33
ELP030C0400LSD1 220-240В переменного тока, 400мА 20-400мА 50-75В 50°C 85°C ≥84% <2Вт ≥0.9 156 50 33
… … … … … … … … … … … … …
ELP030C1400LSD1 220-240В переменного тока, 1400мА 75-1400мА 14-21.5В 50°C 85°C ≥85% <2Вт ≥0.9 156 50 33
Технические характеристики: 36Вт (Пульсация тока<±20%)
Модель Входное напряжение Постоянный ток Диапазон регулируемого тока Диапазон рабочих напряжений Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная мощность Коэффициент мощности Габариты
Длина (мм) Ширина (мм) Высота (мм)
ELP036C0500LSD1 220-240В переменного тока, 500мА 25-500мА 40-70В 50°C 80°C ≥86% <2Вт ≥0.9 156 50 33
ELP036C0600LSD1 220-240В переменного тока, 600мА 30-600мА 34-60В 50°C 80°C ≥86% <2Вт ≥0.9 156 50 33
… … … … … … … … … … … … …
ELP036C1000LSD1 220-240В переменного тока, 1000мА 75-1500мА 20-35В 50°C 80°C ≥84% <2Вт ≥0.9 156 50 33

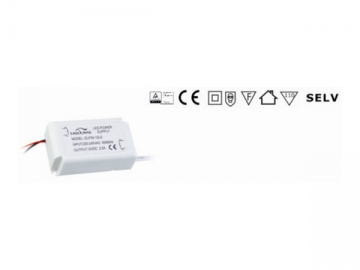

5. Светодиодный драйвер постоянного напряжения с диммером

Особенности
Способ установки: встраиваемый
Подключение электропитания: выводной электропровод
Подключение нагрузки: параллельное соединение
Регулирование яркости: динистор и симистор
Защита: от короткого замыкания и перегрева

Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Фликер: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, EN61347-2-13

Технические характеристики
Модель Входное напряжение Постоянное напряжение Диапазон регулируемого напряжения Макс. температура внешней среды Макс. рабочая температура корпуса Средний КПД Резервная
Схожая продукция
Новый диммируемый драйвер светодиодов
Новый диммируемый драйвер светодиодов
Влагозащищённый драйвер светодиодов
Влагозащищённый драйвер светодиодов
Драйвер постоянного тока для светодиодов
Драйвер постоянного тока для светодиодов
Ультратонкий светодиодный драйвер
Ультратонкий светодиодный драйвер
Обратная связь
Другие продукты
Трансформаторы для светодиодов IP67/ Блоки питания для светодиодов / Драйвер для светодиодов
Трансформаторы для светодиодов IP67/ Блоки питания для светодиодов / Драйвер для светодиодов
24V герметичная диммируемая белая светодиодная лента со степенью защиты IP62
24V герметичная диммируемая белая светодиодная лента со степенью защиты IP62
Силиконовая резина для экструзии светодиодов
Силиконовая резина для экструзии светодиодов
Светодиодный дисплей Fine Pitch
Светодиодный дисплей Fine Pitch
Новинки
Дизельный генератор 50-100 кВт Дизельный генератор 50-100 кВт db-dieselgenerators.ru
Автоматическое оборудование розлива для пастообразных продуктов Автоматическое оборудование розлива для пастообразных продуктов filling-packaging.ru
Большой термопластавтомат с поворотным столом для двухкомпонентного литья Большой термопластавтомат с поворотным столом для двухкомпонентного литья injection-press.ru
Наклонный пресс для пробивки отверстий Наклонный пресс для пробивки отверстий metaldoor-machine.ru
Подробнее
COMPACT CJ Станок для лазерной сварки COMPACT CJ Станок для лазерной сварки laser-machines.ru
Печь термического скрепления (два конвейера) Печь термического скрепления (два конвейера) snk-nonwovenmachine.ru
Производства косметических салфеток и туалетной бумаги Производства косметических салфеток и туалетной бумаги tissue-machines.ru
Гидравлический ударный молот Гидравлический ударный молот piling-hammers.ru
Двухстанционный станок для многокоординатной лазерной сварки Двухстанционный станок для многокоординатной лазерной сварки lasermarker-cutter.ru
Ультрапрозрачное стекло (с низким содержанием железа) Ультрапрозрачное стекло (с низким содержанием железа) customglass-solution.ru
Другие продукты
Трансформаторы для светодиодов IP67/ Блоки питания для светодиодов / Драйвер для светодиодов Трансформаторы для светодиодов IP67/ Блоки питания для светодиодов / Драйвер для светодиодов factory-ledlighting.ru
Трансформатор для светодиодов (экономичный) Трансформатор для светодиодов (экономичный) factory-ledlighting.ru
Драйвер двигателя и контроллер Драйвер двигателя и контроллер zd-drivers.ru
Светодиодный драйвер и коннекторы Светодиодный драйвер и коннекторы qcledlighting.ru
Серия энергосберегающих светодиодов Серия энергосберегающих светодиодов greencityauto.ru
Туннельная сушильная установка для светодиодов Туннельная сушильная установка для светодиодов drying-ovens.ru
видео
Монолитный блок светодиодов (COB LED) Монолитный блок светодиодов (COB LED)
Отправить сообщение

Copyright © 2005 - ETW International. Все права защищены.
