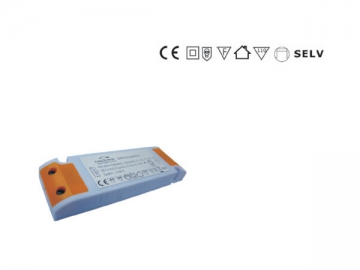

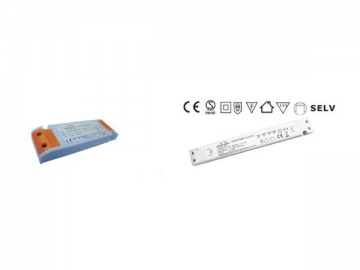

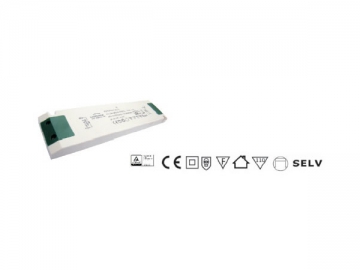

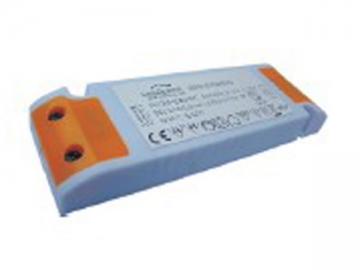

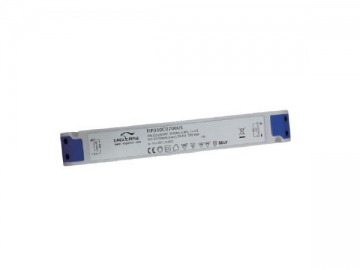

Ультратонкий светодиодный драйвер
Благодаря своим небольшим размерам, ультратонкий светодиодный драйвер обеспечивает большую свободу при проектировании светодиодных ламп, таким образом, обеспечивается более сильный и элегантный внешний вид осветительного устройства. Такие драйверы прекрасно подходят для трековых светодиодных светильников, светодиодных светильников для корпусной мебели (встраиваемых) и прочих светодиодных ламп, где требуется размещение драйвера в ограниченном пространстве.
Ультратонкие светодиодные драйверы представлены двумя типами: постоянного тока и постоянного напряжения.
Характеристики
Способ установки: несопряженный
Подключение электропитания: распределитель
Подключение нагрузки: параллельное соединение
Защита: от короткого замыкания и перегрева
Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Фликер: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, EN61347-2-13, EN60598-1, EN60598-2-6
| Модель | Входное напряжение | Выходное напряжение | Рабочий ток | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
| Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 28-43В | 350мА | 50°C | 85°C | ≥83% | <0.5Вт | ≥0.9 | 130 | 40 | 16.5 | |
| | 220-240В переменного тока, 50/60Гц | 25-37.5В | 400мА | 50°C | 85°C | ≥83% | <0.5Вт | ≥0.9 | 130 | 40 | 16.5 |
| … | … | … | … | … | … | … | … | … | … | … | … |
| | 220-240В переменного тока, 50/60Гц | 14-21.5В | 700мА | 50°C | 85°C | ≥83% | <0.5Вт | ≥0.9 | 241 | 31 | 16.5 |
| Модель | Входное напряжение | Выходное напряжение | Рабочий ток | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
| Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 57-86В | 350мА | 50°C | 85°C | ≥85% | <0.5Вт | ≥0.9 | 241 | 31 | 16.5 | |
| | 220-240В переменного тока, 50/60Гц | 50-75В | 400мА | 50°C | 85°C | ≥86% | <0.5Вт | ≥0.9 | 241 | 31 | 16.5 |
| … | … | … | … | … | … | … | … | … | … | … | … |
| | 220-240В переменного тока, 50/60Гц | 20-30В | 1000мА | 50°C | 85°C | ≥85% | <0.5Вт | ≥0.9 | 241 | 31 | 16.5 |
Ультратонкий светодиодный драйвер постоянного напряжения
| Модель | Входное напряжение | Выходное напряжение | Рабочий ток | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
| Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 12В постоянного тока | 1.25A | 50°C | 85°C | ≥85% | <0.5Вт | ≥0.8 | 130 | 40 | 16.5 | |
| | 220-240В переменного тока, 50/60Гц | 24В постоянного тока | 0.63A | 50°C | 85°C | ≥86% | <0.5Вт | ≥0.8 | 130 | 40 | 16.5 |
| | 220-240В переменного тока, 50/60Гц | 12В постоянного тока | 2.5A | 50°C | 85°C | ≥83% | <1Вт | ≥0.9 | 241 | 31 | 16.5 |
| | 220-240В переменного тока, 50/60Гц | 24В постоянного тока | 1.25A | 50°C | 85°C | ≥85% | <1Вт | ≥0.9 | 241 | 31 | 16.5 |
| Модель | Входное напряжение | Выходное напряжение | Рабочий ток | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
| Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
| 220-240В переменного тока, 50/60Гц | 12В постоянного тока | 5A | 45°C | 85°C | ≥83% | <0.5Вт | ≥0.9 | 240 | 58 | 16.5 | |
| | 220-240В переменного тока, 50/60Гц | 24В постоянного тока | 2.5A | 45°C | 85°C | ≥87% | <0.5Вт | ≥0.9 | 240 | 58 | 16.5 |
Для получения дополнительной информации, пожалуйста, см. PDF.
