Драйвер постоянного напряжения
Данный тип светодиодных драйверов подает постоянное напряжение, при этом выходной ток изменяется в зависимости от режима нагрузки. Подходит для различных видов светодиодных лент и прочих светодиодных ламп, требующих постоянного напряжения.
Наши светодиодные драйверы постоянного напряжения оснащены управляющей микросхемой и отличаются рядом существенных преимуществ: хорошая стабильность, большой кпд, высокий коэффициент мощности, длительный срок службы. Помимо этого они выполняют различные защитные функции: защита от перегрузки, перенапряжения, перегрева, короткого замыкания и т.д.

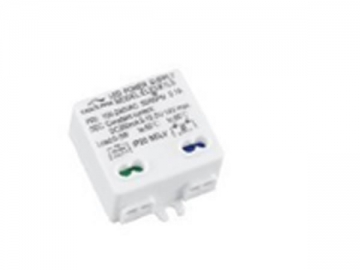

1. Светодиодный трансформатор постоянного напряжения для стран ЕС (Серия EBP)
Характеристики
Способ установки: встраиваемый
Подключение электропитания: контактная колодка
Подключение нагрузки: Параллельное соединение
Защита: от короткого замыкания
Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, IEC61347-2-13
Технические характеристики
Модель | Напряжение на входе | Напряжение на выходе | Рабочий ток | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Потребляемая мощность в режиме ожидания | Коэффициент мощности | Габариты | ||
Д (мм) | Ш (мм) | В (мм) | |||||||||
| 220-240 ВАХ 50/60Гц | 12В постоянного тока | 0.5A | 50°C | 80°C | 78% | <0.3Вт | >0.45 | 52 | 43 | 21.5 |
| 220-240 ВАХ 50/60Гц | 24В постоянного тока | 0.25A | 50°C | 80°C | 78% | <0.3Вт | >0.45 | 52 | 43 | 21.5 |
| 220-240 ВАХ 50/60Гц | 12В постоянного тока | 0.75A | 50°C | 80°C | 78% | <0.3Вт | >0.45 | 52 | 43 | 21.5 |
| 220-240 ВАХ 50/60Гц | 24В постоянного тока | 0.38A | 50°C | 80°C | 78% | <0.3Вт | >0.45 | 52 | 43 | 21.5 |

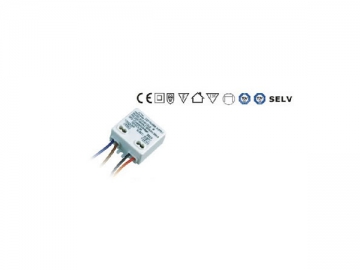

Светодиодный трансформатор постоянного напряжения для стран ЕС (Серия ELP)
Характеристики
Способ установки: встраиваемый
Подключение электропитания: Выводной электропровод
Подключение нагрузки: параллельное соединение
Защита: от короткого замыкания
Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, EN61347-2-13
Модель | Напряжение на входе | Напряжение на выходе | Рабочий ток | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Потребляемая мощность в режиме ожидания | Коэффициент мощности | Габариты | ||
Д (мм) | Ш (мм) | В (мм) | |||||||||
| 220-240 ВАХ 50/60Гц | 9В постоянного тока | 0.67A | 45°C | 80°C | ≥72% | <0.3Вт | ≥0.5 | 50 | 40.8 | 21.5 |
| 220-240 ВАХ 50/60Гц | 12В постоянного тока | 0.5A | 45°C | 80°C | ≥76% | <0.3Вт | ≥0.5 | 50 | 40.8 | 21.5 |
| 220-240 ВАХ 50/60Гц | 15В постоянного тока | 0.4A | 45°C | 80°C | ≥78% | <0.3Вт | ≥0.5 | 50 | 40.8 | 21.5 |
| 220-240 ВАХ 50/60Гц | 24В постоянного тока | 0.25A | 45°C | 80°C | ≥76% | <0.3Вт | ≥0.5 | 50 | 40.8 | 21.5 |

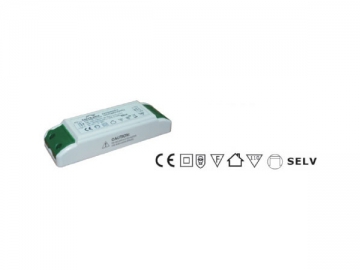

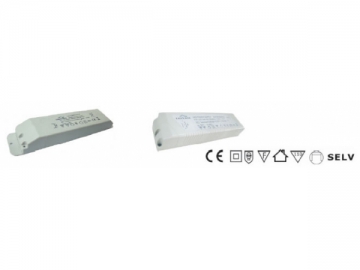

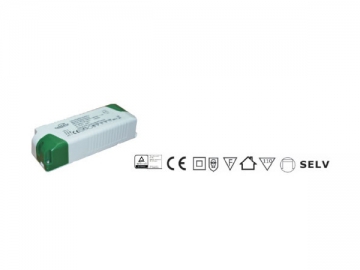

2. Светодиодный трансформатор постоянного напряжения (Серии ELP, EDP − европейский стандарт) ③
Характеристики
Способ установки: несопряженный
Подключение электропитания: контактная колодка
Подключение нагрузки: параллельное соединение
Защита: от короткого замыкания и перегрева
Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, EN61347-2-13, EN60598-1, EN60598-2-6
Модель | Входное напряжение | Выходное напряжение | Рабочий ток | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | Примечание | ||
Длина (мм) | Ширина (мм) | Высота (мм) | ||||||||||
220-240В переменного тока, 50/60Гц | 12В постоянного тока | 1.25A | 50°C | 80°C | ≥87% | <0.3Вт | ≥0.8 | 115 | 45 | 27.5 | - | |
| 220-240В переменного тока, 50/60Гц | 24В постоянного тока | 0.63A | 50°C | 80°C | ≥85% | <0.3Вт | ≥0.8 | 115 | 45 | 27.5 | - |
| 220-240В переменного тока, 50/60Гц | 12В постоянного тока | 2.5A | 50°C | 80°C | ≥85% | <0.3Вт | ≥0.9 | 140 | 45 | 27.5 | |
| 220-240В переменного тока, 50/60Гц | 24В постоянного тока | 1.25A | 50°C | 80°C | ≥86% | <0.3Вт | ≥0.9 | 140 | 45 | 27.5 |
Модель | Входное напряжение | Выходное напряжение | Рабочий ток | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
220-240В переменного тока, 50/60Гц | 12В постоянного тока | 5A | 45°C | 85°C | ≥86% | <0.3Вт | ≥0.9 | 157 | 54 | 36 | |
| 220-240В переменного тока, 50/60Гц | 24В постоянного тока | 2.5A | 45°C | 85°C | ≥86% | <0.3Вт | ≥0.9 | 157 | 54 | 36 |
Модель | Входное напряжение | Выходное напряжение | Рабочий ток | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | ||
Длина (мм) | Ширина (мм) | Высота (мм) | |||||||||
220-240В переменного тока, 50/60Гц | 24В постоянного тока | 2.5A | 50°C | 85°C | ≥86% | <1Вт | ≥0.9 | 239 | 45.5 | 30 | |
220-240В переменного тока, 50/60Гц | 24В постоянного тока | 3.75A | 50°C | 85°C | ≥86% | <1Вт | ≥0.9 | 229 | 60 | 35.5 |

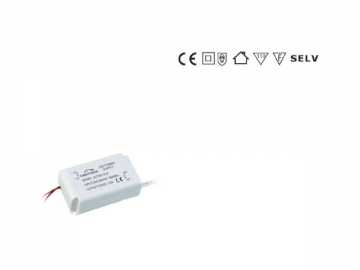

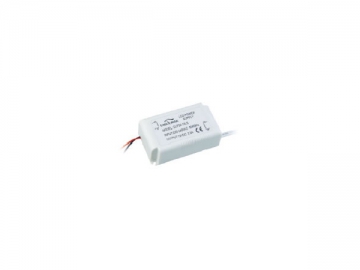

3. Светодиодный трансформатор постоянного напряжения для стран ЕС (Серия ELP & EBP)
Характеристики
Способ установки: встраиваемый
Подключение электропитания: выводной электропровод
Подключение нагрузки: Параллельное соединение
Защита: от короткого замыкания, перегрева и перегрузки
Стандарты
Магнитное излучение: EN55015
Гармонические волны: EN61000-3-2
Мерцание: EN61000-3-3
Помехоустойчивость: EN61547
Безопасность: EN61347-1, EN61347-2-13
Модель | Входное напряжение | Выходное напряжение | Рабочий ток | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | Примечание | ||
Длина (мм) | Ширина (мм) | Высота (мм) | ||||||||||
220-240В переменного тока, 50/60Гц | 12В постоянного тока | 1A | 50°C | 80°C | ≥81% | <0.3Вт | ≥0.8 | 74 | 48 | 24 | ||
| 220-240В переменного тока, 50/60Гц | 12В постоянного тока | 1.5A | 50°C | 85°C | ≥83% | <0.3Вт | ≥0.8 | 74 | 48 | 24 | |
| 220-240В переменного тока, 50/60Гц | 12В постоянного тока | 2.5A | 45°C | 80°C | ≥83% | <0.5Вт | ≥0.9 | 95 | 54 | 33 | |
| 220-240В переменного тока, 50/60Гц | 12В постоянного тока | 2.5A | 45°C | 80°C | ≥83% | <0.5Вт | ≥0.9 | 95 | 54 | 33 | - |
220-240В переменного тока, 50/60Гц | 12В постоянного тока | 1.5A | 50°C | 85°C | ≥85% | <0.3Вт | ≥0.8 | 110 | 60 | 33 | - |
Модель | Входное напряжение | Выходное напряжение | Рабочий ток | Макс. температура внешней среды | Макс. рабочая температура корпуса | Средний КПД | Резервная мощность | Коэффициент мощности | Габариты | Примечание | ||
Длина (мм) | Ширина (мм) | Высота (мм) | ||||||||||
220-240В переменного тока, 50/60Гц | 24В постоянного тока | 1A | 50°C | 80°C | ≥81% | <0.3Вт | ≥0.8 | 74 | 48 | 24 | ||
| 220-240В переменного тока, 50/60Гц | 24В постоянного тока | 1.5A | 50°C | 85°C | ≥83% | <0.3Вт | ≥0.8 | 74 | 48 | 24 | |
| 220-240В переменного тока, 50/60Гц | 24В постоянного тока | 2.5A | 45°C | 80°C | ≥83% | <0.5Вт | ≥0.9 | 95 | 53 | 33 | |
| 220-240В переменного тока, 50/60Гц | 24В постоянного тока | 2.5A | 45°C | 80°C | ≥83% | <0.5Вт | ≥0.9 | 95 | 53 | 33 | - |
| 220-240В переменного тока, 50/60Гц | 24В постоянного тока | 1.5A | 50°C | 85°C | ≥85% | <0.3Вт | ≥0.8 | 110 | 60 | 33 | - |
Для получения дополнительной информации, пожалуйста, см. PDF.
