Профилегибочная машина предназначена для выполнения процессов прокатки и гибки различных профилей.

Общие сведения

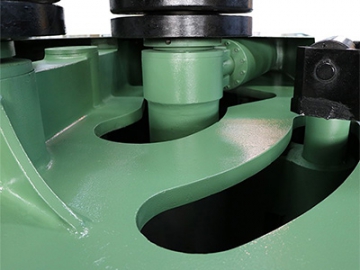

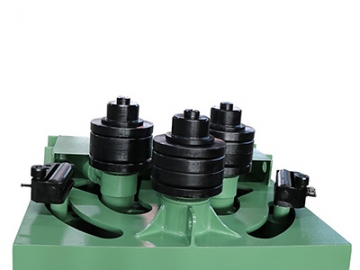

Один валок машины прочно зафиксирован, а два других валка для гибки движутся вверх и вниз по направлению к фиксированному центру вращения. Все три валка являются ведущими валками. Валки можно вращать вперед и назад. Два гибочных валка гидравлические, обеспечивают плавную передачу и высокую надежность;

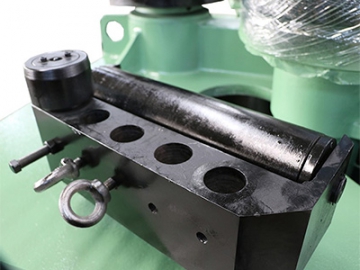

Неподвижный валок поддерживается опорными валками с двух сторон. Опорные валки могут перемещаться по дуге и вращаться. Посредством направляющего валка можно лучше контролировать точность прокатки профиля;
Три валка приводятся в движение тремя гидравлическими двигателями с высоким крутящим моментом для вращения вперед и назад. Устройство оснащено тормозной системой для обеспечения точного позиционирования заготовки в процессе прокатки;

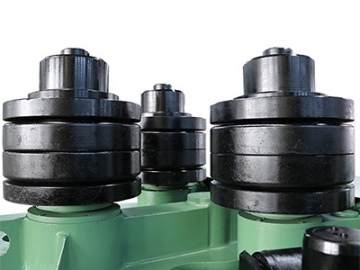

Основные валки характеризуются высокой прочностью, жесткостью, твердостью поверхности и точностью обработки, что обеспечивает высокую надежность и длительный срок эксплуатации. Три основных ролика поддерживаются сферическими роликоподшипниками для уменьшения трения;
Гидравлический цилиндр, центральный вал и другие детали трансмиссии поддерживаются безмасляными подшипниками скольжения SF-1;

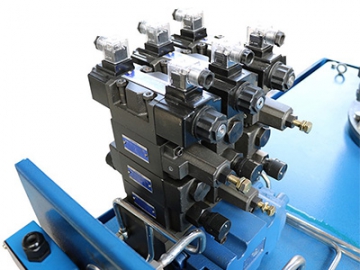

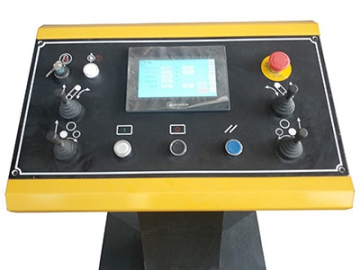

Гидравлическая система оснащена защитой от перегрузки. На пульте управления есть кнопка аварийного останова, позволяющая немедленно остановить машину.

Применение

Детальная информация

Технические характеристики

		W24S
		6	16	30	45	75	100	140	180	260	320	400	500
Осевой момент сопротивления		6	16	30	45	75	100	140	180	260	320	400	500
Скорость гибки (м/мин)		6				5			4
Предел гибкости (МПа)		△-250
Внутренняя гибка стального уголка	Макс. поперечное сечение (мм)	40x5	70x8	80x8	90x10	100x10	120x12	140x16	150x16	160x16	180x14	200x18	200x20
	Макс. диаметр гибки (мм)	800	1000	1200	1500	2000	2500	2400	2600	2600	3600	3600	4000
	Мин. поперечное сечение (мм)	20x3	30x3	35x3	36x5	38x4	40x5	50x5	50x6	60x6	70x6	75x6	85x6
	Мин. диаметр гибки (мм)	400	550	560	600	600	720	1000	1200	1200	1500	1400	1600
	Макс. поперечное сечение (мм)	50x5	80x8	90x10	100x10	120x12	140x16	150x16	160x16	180x14	200x18	200x24	250x25
	Макс. диаметр гибки (мм)	800	1000	1100	1300	1600	1800	2200	2000	2500	3600	3600	4000
	Мин. поперечное сечение (мм)	20x3	30x3	35x3	36x5	38x4	45x5	50x5	50x6	60x6	70x6	75x6	85x6
	Мин. диаметр гибки (мм)	400	550	500	600	700	760	800	1000	1000	1300	1500	1600
Наружная гибка стального уголка	Размер С балки	8	12	16	20	25	28	30	32	36	40	45	50
Наружная гибка стального уголка	Мин. диаметр гибки (мм)	600	800	800	1000	1100	1700	1200	1500	1800	2000	2000	2400
Наружная гибка стального канала	Размер С балки	8	12	16	20	25	28	30	32	36	40	45	50
Наружная гибка стального канала	Мин. диаметр гибки (мм)	700	900	1000	1150	1600	1700	1700	f800	1800	2000	2000	2400
Внутренняя гибка стального канала	Макс. поперечное сечение (мм)	100x18	150x25	180x25	200x30	220x40	250x40	280x50	300x50	330x50	360x60	400x75	500x76
Внутренняя гибка стального канала	Мин. диаметр гибки (мм)	600	700	800	900	1000	1200	1300	1500	1900	2000	2400	2400
Гибка полосовой стали	Макс. поперечное сечение (мм)	50x12	75x16	90x20	100x25	110x40	120x40	150x40	180x30	190x40	190x50	200x50	200x60
Гибка полосовой стали	Мин. диаметр гибки (мм)	500	760	800	1000	1100	1300	1500	2000	2000	2400	2200	250a
Плоская гибка полосовой стали	Макс. диаметр x T (мм)	42x4	76x4.5	89x5	89x8	114x5	159x5	168^6	168x8	219x8	245x8	273x8	323x10
Плоская гибка полосовой стали	Мин. диаметр гибки (мм)	500	750	900	900	1200	2000	2000	2000	3500	3000	3500	4200
Гибка круглой трубы	Макс. диаметр гибки (мм)	38	52	62	75	85	90	100	110	120	135	150	160
Гибка круглой трубы	Мин. диаметр гибки (мм)	450	600	600	800	1000	tioo	1200	1300	1350	1800	2000	2000
Гибка квадратной трубы	Макс. поперечное сечение (мм)	45x3	60x4	70x4	80x6	90x8	100x10	125x10	140x10	150x10	165x10	180x12	200x12
Гибка квадратной трубы	Мин. диаметр гибки (мм)	750	900	1000	1200	1600	2000	2500	3000	3000	3500	3500	5000
	Макс. поперечное сечение (мм)	35x5	70x6	80x8	90x10	100x10	120x12	140x12	150x12	160x14	170x14	180x16	200x16
	Мин. диаметр гибки (мм)	600	1500	1600	1800	2000	2400	2500	2600	3500	4000	5000	6000
	Модель двутавровой (Н) балки	6	8	8	10	16	16	20	22	30	35	40	45
	Мин. диаметр гибки (мм)	1200	1800	1800	2000	2200	2200	2600	2600	4000	4500	5000	6000

Для более детальной информации, пожалуйста, свяжитесь с нашими представителями.
