Профилегибочная машина

Запрос цены

О нас: http://steelwheelmachines.ru/1-5-roll-forming-machine.html

Машина для профилирования колесных ободьев, используемая в линии по производству стальных колес после этапа развальцовки

После процесса развальцовки колесный обод поступает на первую из трех типовых профилегибочных машин, где ей постепенно придается требуемый ободной профиль. Профилегибочный станок используется при производстве стальных колес для формирования точных размеров колесных дисков с помощью процесса холодной гибки, позволяющего создавать как симметричные, так и асимметричные конструкции ободов, соответствующие различным спецификациям и стилям колес. Профилегибочный ролик машины приводится в действие полностью гидравлической системой и обеспечивает плавную и эффективную формовку обода, достигая точных окончательных контуров, необходимых для изготовления высококачественных колесных ободьев.

Технологический процесс

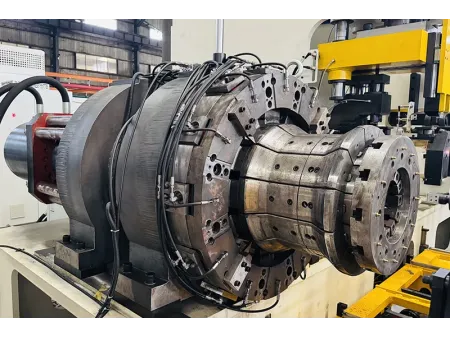

Первоначальная развальцовка
1-й этап профилирования
2-й этап профилирования
3-й этап профилирования

Технические параметры

Модель	GXJ-400B	GXJ-500B	GXJ-800B
Источник питания	380В пер.т./3 фазы/50Гц	380В пер.т./3 фазы/50Гц	380В пер.т./3 фазы/50Гц
Номинальная мощность	460 кВт	513 кВт	544 кВт
Толщина обода колеса	≤5 мм	≤8 мм	≤10 мм
Ширина обода колеса	200-400 мм	220-500 мм	260-800 мм
Диаметр обода колеса	350-480 мм	420-580 мм	600-1000 мм
Макс. мощность гидроцилиндра	230 кН	250 кН	280 кН
Масса машины (с механизмом подачи)	48 тонн	55 тонн	68 тонн
Мощность двигателя главного ведущего вала	70 кВт	80 кВт	90 кВт
Ход гидравлического цилиндра	180 мм	200 мм	220 мм
Диаметр главного вала	Ø180 мм	Ø220 мм	Ø240 мм
Расстояние между верхним и нижним валами	380-530 мм	395-550 мм	400-600 мм
Диапазон регулировки верхнего и нижнего валов	±3 мм	±3 мм	±3 мм
Регулировка наклона верхнего и нижнего валов	От -0.34° до 0.17°	От -0.34° до 0.17°	От -0.34° до 0.17°
Ход нижнего ведущего вала	165 мм	185 мм	205 мм

Особенности

Главный ведущий вал приводится в движение мощным серводвигателем, что гарантирует высокую скорость и точность формования ободных рулонов.
Трехступенчатый профилегибочный станок имеет компактную конструкцию формата "all-in-one", что значительно экономит рабочее пространство и гарантирует точные конечные результаты.
Гидравлические цилиндры станка надежно фиксируют зажимы во время автоматизированной загрузки и разгрузки, гарантируя стабильность, высокую эффективность и точность выдачи продукта.
Мощные серводвигатели и реечные механизмы позволяют профилегибочной машине выполнять перемещения вперед, назад, влево и вправо, гарантируя быструю и точную обработку материала.
Три цилиндрических ободных роликоподшипника на передней части верхнего и нижнего шпинделей способны выдерживать высокие осевые нагрузки.
Как верхний, так и нижний ведущие валы гибочного станка оснащены системой автоматической смазки, что продлевает срок службы всего оборудования.
Ход боковой направляющей можно регулировать с помощью колеса управления, что позволяет быстро адаптировать ее к различным типам колесных ободьев и их техническим характеристикам.
